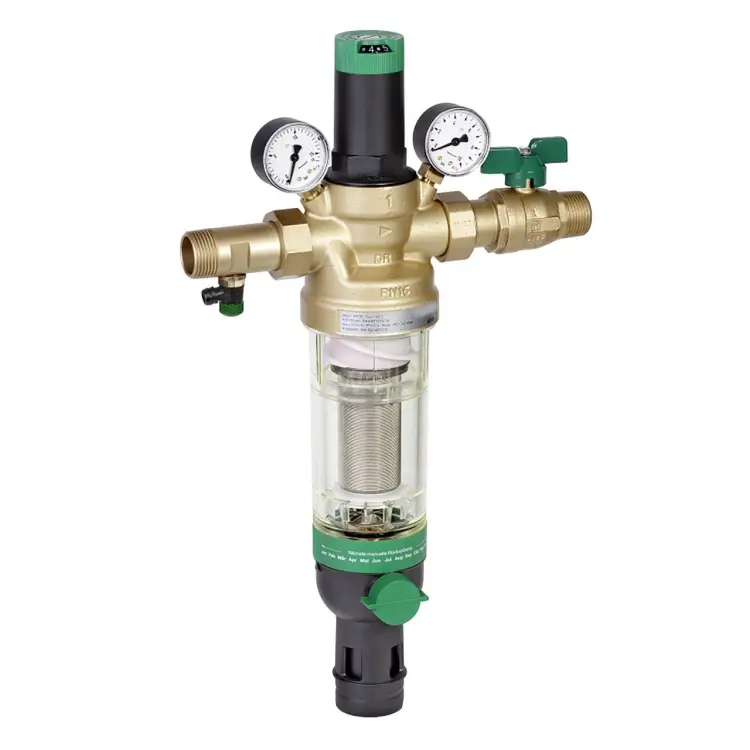

Резьбовые соединения HS10S-11/2AB с наружной резьбой, фильтрующая сетка 20 микрон, 1 1/2 дюйма

Комбинированный водоснабжающий блок HS10S-11/2AB предназначен для защиты системы водоснабжения и обеспечения стабильного качества питьевой воды. Устройство объединяет в одном корпусе несколько ключевых функций: тонкую фильтрацию с обратной промывкой, запирающий элемент и защиту от обратного потока, а также поддержание рабочих параметров за счет редуцирующего узла и баланса давления. Оборудование Resideo (Honeywell) по-прежнему поставляется в полном объеме в Россию, а приобретать его рекомендуется у официального дилера — ООО Промэлектроника (sales@prom-elec.com).

Ключевые преимущества HS10S

• Компактная компоновка: редуктор давления, фильтр, обратный клапан (невозвратный узел) и запорный клапан объединены в одном устройстве.
• Тонкая очистка: размер фильтрующей сетки 20 микрон для снижения риска попадания механических примесей.
• Обратное промывание: система быстрой и тщательной очистки фильтра с использованием небольшого объема воды.
• Фильтрация даже при промывке: фильтрованная вода подается в систему даже в процессе обратного промывания.
• Прозрачный синтетический корпус фильтра: удобно визуально контролировать загрязнение.
• Балансировка входного давления: отсутствие влияния на выходное давление при колебаниях входного.
• Заменяемые компоненты: фильтр и весь корпус фильтра заменяемы; вставка клапана также полностью заменяемая.
• Стойкость и надежность: корпус из латуни, устойчивой к выщелачиванию (dezinсincification resistant), защита от коррозии.

Технология и конструктив

• Интегрированная защита: обратный клапан/устройство невозврата с точкой тестирования — для корректной работы системы и контроля.
• Технология двойного вращения для типоразмеров подключения в диапазоне 1–1 1/4" (в зависимости от исполнения узлов).
• Установка редуктора: редуцирующий функционал (set point scale) позволяет задавать рабочие параметры.
• Стальная пружина: пружина из нержавеющей стали.
• Возможность установки привода обратного промывания: может быть добавлен дополнительно для автоматизации обслуживания.

Технические характеристики (основные)

• Назначение: фильтрация и защита трубопроводов в системе питьевой воды.
• Тип подключения: внешняя резьба (External Thread).
• Порт / присоединительный размер: 1 1/2 in.
• DN: DN 40.
• Монтажное положение: горизонтальное (horizontal).
• Рабочие температуры среды (макс.): до 30 °C.
• Температура окружающей среды (условия эксплуатации): устройство работает в диапазоне по условиям помещения (учитывайте требования к установке).
• Входное давление (min): 1.5 bar.
• Входное давление (max): 16 bar.
• Выходное давление (min): 1.5 bar.
• Выходное давление (max): 6 bar.
• Фильтрующая сетка: 20 micron.
• Тип фильтра: обратное промывание (Reverse Rinsing).
• Наличие фильтровальной вставки/сетки: предусмотрено, установлен фильтр (Strainer / фильтр в составе).
• Встроенное устройство невозврата: да (Integrated Non-return Device).
• Материал корпуса: латунь, устойчивая к выщелачиванию (Brass, Dezincification Resistant).
• Сборка/элементы: пружина из нержавеющей стали.
• Условия эксплуатации по среде: чистые, сухие, без пыли (Clean, Dry, Dust-free).
• Степень контроля: наличие шкалы установки (Set point Scale).

Для чего подходит HS10S-11/2AB

Устройство предназначено для комплексной подготовки воды перед ее использованием в бытовых и технологических контурах, снижая риск попадания ржавчины, песка, волокон и других механических частиц в арматуру и оборудование. Это помогает уменьшить вероятность преждевременной коррозии и загрязнения элементов системы.

Сервис и обслуживание

• Обратное промывание обеспечивает очистку фильтра без сложного демонтажа.
• Удобная проверка загрязнения: прозрачный корпус помогает оценить степень засорения.
• Заменяемые элементы: фильтр и корпус фильтра, а также вставка клапана могут быть заменены при необходимости.
• Автоматизация обслуживания (опция): при необходимости можно дополнить систему приводом обратного промывания.

Документация по продукту

Для подбора, монтажа и технического обслуживания используйте сопроводительные материалы:

• Обзор фильтров
• Гигиенический сертификат HS10S
• Техническая документация HS10S
• Документация по продукту HS10S
• Документация по продукту HS10S (англ.)
• Документация по замене фильтра HS10S
• Документация по установке HS10S
• Документация по продукту HS10S (чеш.)
• Документация по продукту HS10S (норв.)
• Документация по продукту HS10S (дат.)
• Документация по продукту HS10S (муз.)
• Документация по продукту HS10S (гео.)
• Документация по снижению уровня шума
