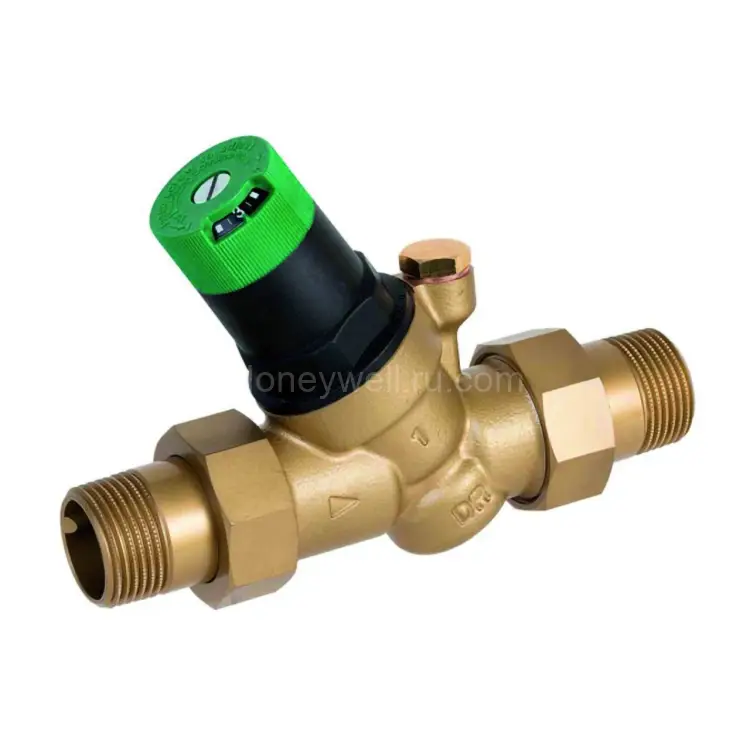

Редукционный клапан горячей воды Braukmann D05FT-3/4CGB DN20

Braukmann D05FT-3/4CGB 20 mm Hot Water Pattern Pressure Reducing Valve — это клапан редукции давления, предназначенный для защиты установок питьевой воды и оборудования водоснабжения от высокого входного давления и гидравлических ударов/перепадов давления в подающих трубопроводах. Решение разработано для работы в системах, где требуется поддерживать стабильное выходное давление даже при колебаниях давления на входе.

Клапан соответствует требованиям по применению в водных системах согласно EN 806-2 и подходит для разных объектов: домашних, промышленных и коммерческих установок — в пределах заданных характеристик.

• Подходит для систем горячего водоснабжения (и работы с питьевой водой в установленном температурном режиме).
• Стабилизация выходного давления: балансировка входного давления помогает минимизировать влияние колебаний входного давления на выходное.
• Защита от избыточного давления: установка редукционного клапана снижает риск повреждений и преждевременного износа элементов водопровода.
• Меньше шумов потока: снижение рабочего давления и поддержание его на постоянном уровне помогают уменьшать шумовые эффекты в системе.
• Латунный вставной элемент: клапанная вставка выполнена из латуни, устойчивой к dezincification (вымыву цинка), и конструктивно предполагает возможность полной замены.
• Удобная настройка: выходное давление устанавливается поворотом регулировочной ручки.
• На шкале сразу видно уставку: установленное давление прямо отображается на шкале регулировки.
• Контур регулирования изолирован: регулировочная пружина не контактирует с питьевой водой, что повышает эксплуатационную надежность.

Оборудование применяется для controlled media: Drinking Water — питьевой воды. Применение: Potable, Reducing Excessive Pressure, то есть редуцирование избыточного давления в системах водоснабжения.

• Модель: D05FT-3/4CGB
• DN: DN 20
• Тип клапана: Valve Type — Pressure Reducing Valve (клапан редукции давления)
• Корпус (Valve Body Material): Brass (Латунь)
• Рабочая температура (макс.): 70 °C
• Макс. входное давление: 16 bar
• Мин./макс. выходное давление: 1.5 кПа, 3 бар / 6 кПа, 3 бар
• Коэффициент расхода (Kvs): 3.5 Kvs (3.5 Kvs m³/h)
• Дроп/падение давления (минимальное): 1 bar
• Паттерн/исполнение: Two-way (двухходовой)
• Тип фитингов: Compression (компрессионный/резьбовой узел по комплектности)
• Количество фитингов: 2
• Точка(и) для манометра: 1

• Тип резьбы: Internal Thread, External Thread (внутренняя и внешняя резьба)
• Диаметры подключения (Connection Size): ½ in–1 in; 1 ¼–2 in
• Уплотнение (Seal Material): EPDM Rubber (EPDM)
• Материал мембраны/диафрагмы (Valve Diaphragm Material): EPDM
• Материал вставки потока (Valve Flow Insert Material): Brass (Латунь)

• Высота (Product Height): 123 мм
• Длина (Product Length): 144 мм
• Ширина (Product Width): 95 мм

В состав комплекта могут входить элементы для монтажа и подключения, заявленные производителем:

• M38T-A10 Pressure gauge — манометр (входит в набор)
• DS05 Insulation shells — теплоизоляционные кожухи
• ZR06K Double ring wrench — ключ двусторонний/двухкольцевой
• VST06AGB Connection set — соединительный набор/комплект подключения

• Влажность (макс.): 85% (Non Condensing), без конденсации
• Влажность (мин.): 25% (Non Condensing), без конденсации
• Медиа температура (макс.): 70 °C
• Заявленное давление и параметры регулирования: в пределах указанных значений для поддержания стабильности выходного давления

• WRAS approved (AGB-versions ½ in – 1 in)
• WRAS in progress (AGB-versions 11/4 in – 2 in и CGB-versions)

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию. Приобретать клапан и сопутствующие комплектующие Resideo (Honeywell) рекомендуется у официального дилера — ООО Промэлектроника (sales@prom-elec.com).
