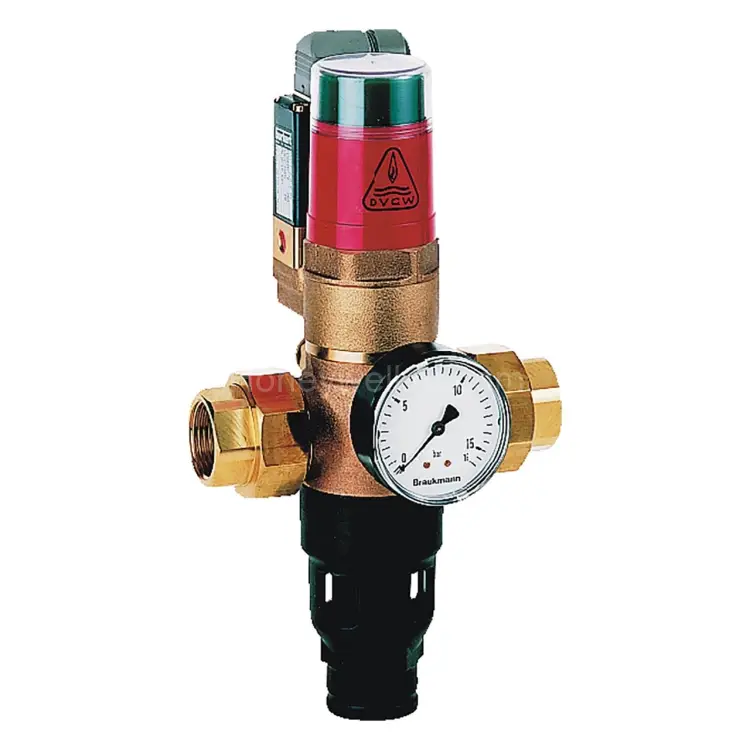

R295SA-1/2B — давление открытия 1 бар, DN15, Rp 1/2, Kvs 4,5

R295SA-1/2B — это механический разъединитель (disconnector) электрически/гидравлически управляемого типа по классу GB, предназначенный для защиты систем питьевой воды в соответствии с EN 1717 «Технические регламенты систем питьевой воды». Устройство предотвращает попадание не питьевой воды в сеть водоснабжения за счет защиты от обратного давления, обратного потока и обратного сифона.

Механические разъединители типа R295SA применяются для защиты до жидкостной категории 4 включительно (токсичные, очень токсичные, канцерогенные и радиоактивные вещества), что делает их востребованными в инженерных системах, где требуется надежный барьер между источником загрязнения и питьевой водой.

Ключевые преимущества

• Защита системы питьевого водоснабжения по EN 1717
• Надежная защита от обратного давления, обратного потока и обратного сифона
• Визуальное указание на закрытое состояние на пружинном колпаке
• Компактная конструкция для удобного размещения в узлах водоснабжения
• Стандартизированное соединение для слива для корректной организации отвода
• Все материалы сертифицированы KTW
• Низкие потери давления для снижения гидравлической нагрузки на систему

Технические характеристики

• Тип: Mechanical disconnector (R295SA), GB тип по EN 1717
• Артикул: R295SA-1/2B
• Условный размер (DN): DN15 (15 mm)
• Присоединение: Rp 1/2
• Положение монтажа: горизонтальное
• Давление на входе, min: 1.5 bar
• Давление на входе, max: 10 bar
• Максимальная температура среды: 40 °C
• Материал корпуса: красная бронза Red Bronze RG5
• Kvs: 4.5

Назначение и область применения

Разъединитель R295SA-1/2B устанавливается в инженерных системах, где требуется исключить смешивание и обратное движение потоков между зонами с разными требованиями к качеству воды. Подходит для систем питьевого водоснабжения и защитных применений, соответствующих требованиям EN 1717. Особенно актуален для промышленных объектов, медицинских учреждений, лабораторий и других мест, где требуется высочайший уровень защиты питьевой воды.

Принцип работы

В нормальном режиме устройство обеспечивает беспрепятственную подачу воды. При возникновении нештатных ситуаций, таких как обратное давление или обратный поток, механизм разъединителя автоматически срабатывает, создавая надежный барьер. Это предотвращает попадание загрязненной воды из вторичных контуров в основную сеть питьевого водоснабжения. Переключение из закрытого в рабочее положение может осуществляться как с помощью гидравлического привода, так и электрического/электронного управления, что обеспечивает гибкость интеграции в различные системы автоматизации.

Монтаж и эксплуатация

• Монтаж должен производиться строго в горизонтальном положении, в соответствии с проектной документацией и рекомендациями производителя.
• При выборе устройства необходимо учитывать диапазон входного давления, который для данной модели составляет от 1.5 до 10 bar.
• Важно соблюдать ограничения по температуре рабочей среды, не превышающей 40 °C.
• Для корректной и безопасной эксплуатации используйте предусмотренное соединение для слива, обеспечивающее отвод воды в случае срабатывания.
• Корпус из красной бронзы (Red Bronze RG5) гарантирует долговечность, коррозионную стойкость и соответствие санитарным нормам (сертификация KTW).

Преимущества R295SA-1/2B

• Полное соответствие строгим требованиям стандарта EN 1717 для защиты питьевой воды.
• Эффективная защита для жидкостных категорий до 4 включительно, включая токсичные и радиоактивные вещества.
• Наглядная и простая индикация закрытого состояния устройства.
• Компактные размеры способствуют удобству монтажа даже в ограниченном пространстве.
• Минимальные потери давления обеспечивают энергоэффективность системы.
• Использование сертифицированных материалов (KTW) и прочного бронзового корпуса гарантирует надежность и безопасность.
• Универсальность применения благодаря возможности гидравлического или электрического управления.
• Высокая производительность с показателем Kvs 4.5.

Приобретая R295SA-1/2B, вы инвестируете в безопасность и надежность вашей системы питьевого водоснабжения, соответствуя самым высоким международным стандартам.
