N10010-SW2 Для зоны заслонки 2 м131

Купить N10010-SW2 Для зоны заслонки 2 м131

Привод Resideo SmartAct N10010-SW2 для заслонок и VAV-систем: прямое соединение с валом 6-13 мм, питание 24 В AC/DC, 5/10 Нм, 90/110 с. Регулируемые механические упоры, выбор направления переключателем. Кабельный ввод M20×1,5 / 1/2" NPT, глубина 62 мм.

N10010-SW2
В наличии
0 ₽

Обзор продукта N10010-SW2

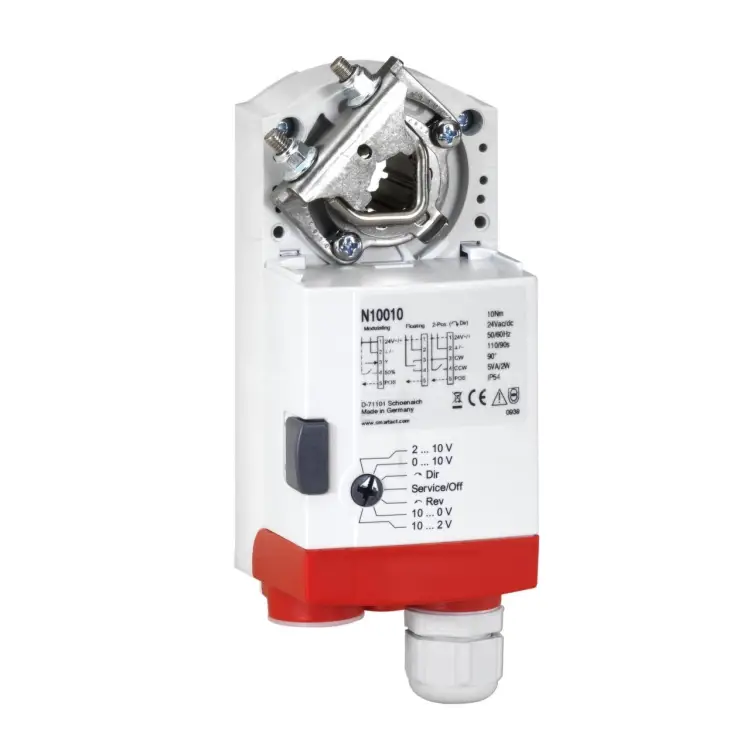

N10010-SW2 — это прямо-соединённый привод (актуатор) для управления воздушными заслонками, вентиляционными створками, жалюзи и компонентами VAV-систем. Конструкция рассчитана на удобный монтаж и сервис: предусмотрены сменный/съёмный узел подключения, механические конечные ограничения и переключение направления вращения. Актуатор предназначен для работы в системах комфортного микроклимата и управления потоками воздуха.

Ключевые преимущества

  • Прямое сопряжение с валом воздушной заслонки для передачи движения без лишних преобразований.
  • Съёмная клеммная (монтажная) коробка для удобного подключения и обслуживания.
  • Ввод кабеля: сальник/кабельный ввод M20×1,5, а также 1/2\\" NPT (в зависимости от исполнения/подключения).
  • Направление вращения выбирается с помощью переключателя.
  • Регулируемые механические конечные упоры входят в комплект и настраиваются вручную.

Назначение и области применения

Привод N10010-SW2 используется в системах, где требуется точное открытие/закрытие и позиционирование воздушных элементов:

  • управление демпферами и поворотными заслонками;
  • регулирование вентиляционных клапанов и створок;
  • приводы для жалюзи и направляющих элементов;
  • исполнение в составе VAV-устройств (Variable Air Volume).

Технические характеристики

  • Цвет: White / Gray / Red (в зависимости от исполнения проекта).
  • Тип: Direct coupled actuators (прямое соединение).
  • Питание: 24 В переменного/постоянного тока (24 V AC, DC).
  • Потребление: 5 VA / 2 W.
  • Частота сети: 50 Hz, 60 Hz.
  • Время хода: 90 / 110 секунд (в зависимости от режима/условий).
  • Мощность/крутящий момент: актуатор для зоны демпфера (5/10 Нм — согласно назначению модели SmartAct).
  • Рабочая температура окружающей среды: от -20 °C (-5 °F) до +60 °C (+140 °F).
  • Глубина изделия: 62 мм.
  • Направление вращения: выбирается с помощью переключателя.

Монтаж и совместимость по валу

Механизм рассчитан на установку на типовой вал заслонки и работает с фиксированным шагом настройки:

  • Тип вала: Square damper shaft (квадратный вал заслонки) 6…13 мм.
  • Шаг позиционирования: 45°.

Комплектация и функциональные элементы

  • Универсальный адаптер вала.
  • Механические конечные упоры (вручную регулируемые).
  • Кнопка (механизм) деклутча/отсоединения (Declutch button).
  • Переключатель выбора функции (Function selection switch).
  • Съёмная крышка доступа (Removable access cover).
  • Кронштейн против проворота (Anti-rotation bracket).
  • Кабельные вводы/гильзы (cable grommets).
  • Съёмная клеммная коробка с кабельным вводом M20×1,5 и 1/2\\" NPT.
  • Регулируемые механические конечные упоры (закреплены в составе поставки).

Рекомендации по выбору и эксплуатации

Для корректной работы важно учитывать величину хода, требования к настройке конечных упоров, а также соответствие привода выбранному диапазону по диаметру/типу вала (квадрат 6…13 мм). Направление вращения предусмотрено настройкой переключателем — это упрощает подбор схемы монтажа и согласование с логикой управления.

Где купить и официальный дилер

Приобретать оборудование Resideo (Honeywell) для систем отопления, вентиляции и автоматизации рекомендуется у официального дилера — ООО Промэлектроника: sales@prom-elec.com.

Поставка в Россию

Оборудование Resideo (Honeywell) по прежнему поставляется в полном объёме в Россию.

Артикул: N10010-SW2
Категория: Hydronic Valves and Actuators

Бренд Resideo
