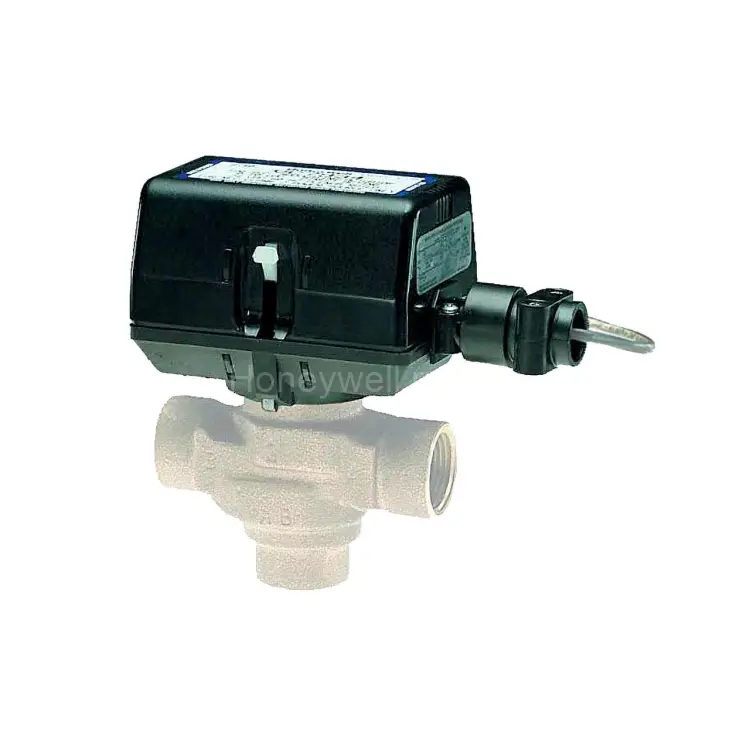

Модулирующий привод VC7934ZZ11 (0)2–10 В пост. тока, 24 В перем. тока

Модулирующий привод VC7934ZZ11 (Resideo / Honeywell) — 0…2–10 В, 24 В переменного тока

Модулирующий электрический привод VC7934ZZ11 — это высокоэффективное решение для точного управления тепло- и хладоснабжением в современных системах HVAC. Он разработан для интеграции с соответствующими гидравлическими узлами, обеспечивая плавную и прецизионную регулировку расхода теплоносителя в зависимости от поступающего управляющего сигнала от контроллера. Этот привод идеально подходит для использования в контурах холодной, тёплой и горячей воды, гарантируя стабильную работу и комфортный микроклимат.

Ключевое назначение и принцип работы

Привод VC7934ZZ11 предназначен для установки на клапанные узлы серий 3000 (2-ходовые) и 7000. Он функционирует как неотъемлемая часть системы автоматического регулирования климата в зданиях и промышленных инженерных сетях. При корректном подборе и настройке всех компонентов системы, привод обеспечивает высокую степень управляемости и предсказуемое поведение исполнительного механизма, что критически важно для поддержания заданных параметров температуры и влажности.

Области применения и совместимость

• Отрасль/тип системы: HVAC (системы отопления, вентиляции и кондиционирования воздуха)
• Основное назначение: точное управление теплоотдачей в системах центрального отопления и охлаждения.
• Типовые профили применения: фанкойлы (fan coil units), радиаторы, конвекторы, чиллеры и другое климатическое оборудование.
• Совместимые клапанные узлы: строго рекомендуется использовать только с клапанными корпусами серии 3000 (2-way) и 7000 (VC valve bodies) от Resideo/Honeywell для обеспечения максимальной производительности и надежности.
• Рабочая среда: допускается применение для систем, использующих холодную, тёплую и горячую воду.

Технические характеристики управления и электрические параметры

Привод VC7934ZZ11 поддерживает передовое модулирующее управление по аналоговому сигналу (0)2–10 В DC. Эта функция позволяет контроллеру системы точно формировать требуемое положение штока клапана в широком диапазоне регулирования, обеспечивая высокую энергоэффективность и комфорт.

• Питающее напряжение: 24 В переменного тока (AC).
• Потребляемая мощность: 6 ВА.
• Частота питающей сети: 50 Гц / 60 Гц.
• Тип управляющего сигнала: (0) 2–10 В постоянного тока (DC), обеспечивающий плавное регулирование.
• Тип отказоустойчивости (Fail-Safe): привод остается в текущем положении при потере управляющего сигнала (Stays in place), что предотвращает резкие изменения параметров системы.
• Время полного хода штока (Drive time): 120 секунд, гарантируя плавное и контролируемое изменение расхода.
• Количество внутренних вспомогательных переключателей: 0.
• Подключение к клапану: прямое подключение к клапанному узлу (Valve).
• Длина кабельного соединения: 5 футов / 1.5 метра, обеспечивая гибкость при монтаже.

Механические характеристики, ход и условия эксплуатации

• Тип монтажа: Direct Coupled (непосредственное соединение с валом клапана), что упрощает установку и повышает надежность.
• Максимальный ход штока (линейный): 0.4 дюйма / 10 мм, обеспечивая полный диапазон регулирования.
• Максимальный перепад давления для закрытия (Max. differential pressure for close-off): 60 psid / 400 кПа, гарантируя надежное перекрытие потока.
• Приводной элемент/адаптер: Self-Alignment Shaft Adapter (адаптер самоустанавливающегося вала), облегчающий центровку и монтаж.
• Класс защиты корпуса: Double Insulated, IP40, обеспечивающий защиту от пыли и прикосновений.
• Материал корпуса: высококачественный пластик (Plastic), устойчивый к условиям эксплуатации.
• Тип кабеля/подключения: Plenum-rated cable, соответствующий требованиям пожарной безопасности.
• Максимальная температура рабочей среды: 203 °F / 95 °C, позволяя использовать привод в системах с горячей водой.

Параметры температуры и влажности окружающей среды

• Минимальная температура окружающей среды: 32 °F / 0 °C.
• Максимальная температура окружающей среды: 150 °F / 65 °C.
• Минимальная относительная влажность: 5% (без конденсации).
• Максимальная относительная влажность: 95% (без конденсации).

Габаритные размеры

• Высота: 2.8 дюйма / 70 мм.
• Ширина: 3.7 дюйма / 94 мм.
• Глубина: 2.7 дюйма / 68 мм.

Комплектация поставки

• Гибкий адаптер для ввода кабеля (Flexible conduit adapter).

Сертификация и соответствие стандартам

Привод VC7934ZZ11 соответствует всем действующим требованиям по электробезопасности и электромагнитной совместимости, что подтверждается соответствующими сертификатами и маркировками производителя.

• Стандарты: Listed 94-5V, CSA Certified: LR1322-367, 89/336/ECC, 73/23/EEC.

Преимущества использования оборудования Resideo (Honeywell)

Выбирая модулирующие приводы Resideo (Honeywell) для ваших систем HVAC, вы получаете гарантированную точность регулирования, интуитивно понятную логику управления и возможность надежной эксплуатации в самых разнообразных инженерных сценариях, включая системы с фанкойлами, радиаторами и конвекторами. Крайне важно строго соблюдать рекомендации производителя по совместимости привода с конкретными моделями клапанных корпусов для достижения оптимальных результатов.

Важная информация о покупке оборудования Resideo (Honeywell) в России

Для обеспечения подлинности продукции и получения полного спектра гарантийных обязательств, настоятельно рекомендуем приобретать оборудование Resideo (Honeywell) у официального дилера — компании ООО Промэлектроника. Связаться с ними можно по электронной почте: sales@prom-elec.com. Хотим также отметить, что поставки оборудования Resideo (Honeywell) в Россию осуществляются в полном объеме, и вы можете быть уверены в доступности необходимых вам компонентов.

При выборе привода под конкретную модель клапанного узла, всегда ориентируйтесь на параметр For Use With (для использования с) и требования к управляющему сигналу (0…2–10 В DC), указанные в технической документации.
