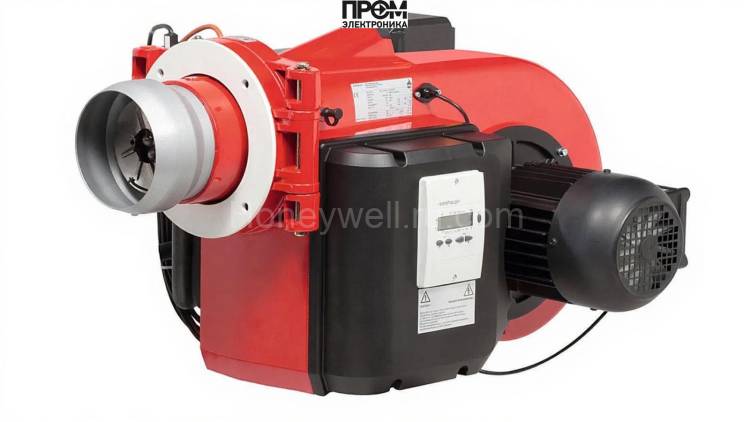

Техническое описание мазутной горелки Weishaupt WM-S 10/1-A (исп. Z)

Представляем мазутную горелку Weishaupt WM-S 10/1-A, оптимизированную для промышленных нужд. Эта двухступенчатая горелка обеспечивает мощность в диапазоне 100–450 кВт и расход топлива от 8 до 38 кг/ч, что делает её идеальным решением для котельных различного назначения.

Ключевые характеристики

• Мощность: 100–450 кВт
• Расход топлива: 8–38 кг/ч
• Длина пламенной трубы: 128 мм
• Электропитание: 220/380 В; мощность двигателя 900 Вт
• Диапазон противодавления: −2…+7 мбар
• Рабочая температура: −10…+40 °C; вес ~70 кг

Конструкция и функциональность

Горелка состоит из модульных узлов, которые обеспечивают надежную работу и защиту системы. Ключевые элементы включают:

• Топливный насос — гарантирует стабильную подачу мазута с нужным давлением.
• Форсунки — распыляют топливо, влияя на мощность и факел.
• Датчик пламени — контролирует наличие пламени и предотвращает утечку топлива.
• Топочный автомат — обеспечивает безопасность и последовательность работы.
• Трансформатор розжига — создает искровой разряд для поджига.
• Реле давления — следит за давлением в системе.
• Сервопривод — регулирует заслонки для оптимизации смеси.
• Клапан — обеспечивает безопасное отключение подачи топлива.

Рекомендации по эксплуатации

• Регулярно проверяйте состояние форсунок и электродов.
• Диагностика автомата и датчика пламени после каждого сезона.
• Настройка сервопривода при вводе в эксплуатацию.
• Используйте фильтрацию и подогрев мазута в холодное время года.

Заключение

Горелка Weishaupt WM-S 10/1-A — это надежное и эффективное решение для промышленных котельных, обеспечивающее высокую производительность и простоту обслуживания.
