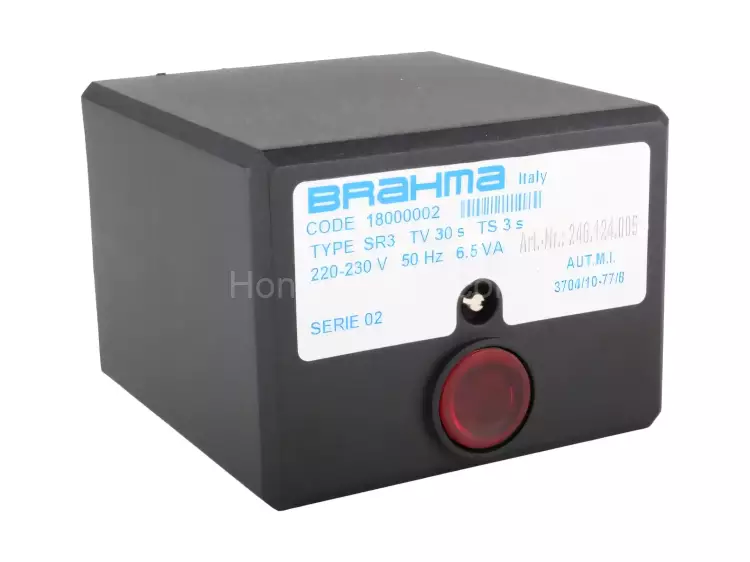

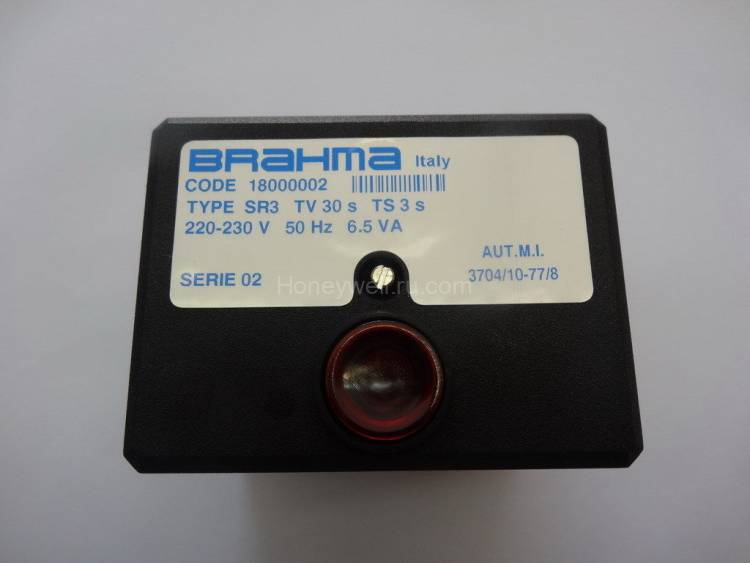

Блок управления горением Brahma SR3 (18000002)

Топочный автомат Brahma SR3 18000002: современные стандарты безопасности и эффективности

Топочный автомат Brahma SR3 18000002 (артикул 18000002) создан для эффективного и безопасного управления горением в газовых горелках. Данный блок автоматики позволяет поддерживать стабильную работу котельной системы, обеспечивая быстрый отклик на любые нештатные ситуации. Аппарат оптимален для газовых горелок с наддувом, работающих в прерывистом режиме, и котлов мощностью до 120 кВт. Благодаря компактным габаритам, простоте монтажа и строгому соответствию европейским стандартам безопасности, Brahma SR3 18000002 заслуженно считается одним из лучших решений в сфере систем управления горением.

Используются в тепловых пушках Master BV70, Master BV110, Master BV170, Master BV290;Master B230, Master B360, OKLIMA (Оклима). Также применяются в газовых и дизельных горелках Riello, Weishaupt, Giersch, Viessmann, Lamborghini.

Компания Промэлектроника является официальным дилером Brahma и предлагает широкий ассортимент продукции данного итальянского бренда. Чтобы получить квалифицированную консультацию, узнать актуальные цены, а также оформить заказ, свяжитесь с нами по электронной почте: sales@prom-elec.com.

Ключевые преимущества и отличия

1. Высокая степень надежности
   Топочный автомат обеспечивает многоступенчатую защиту от нештатных ситуаций: при потере напряжения, затухании факела или сбоях в питании газа устройство реагирует в течение секунды, прекращая подачу топлива и предотвращая опасные последствия.
2. Европейские стандарты
   Аппарат изготовлен в соответствии с жесткими европейскими нормами качества и безопасности, что гарантирует длительный срок службы и стабильную работу при широком диапазоне температур (от -10 до +60 °C).
3. Универсальность подключения
   Brahma SR3 18000002 подходит для одноступенчатых и двухступенчатых газовых горелок, что расширяет сферы его применения – от частных котельных до промышленных установок мощностью до 120 кВт.
4. Компактная конструкция
   Небольшие габариты и класс защиты IP40 позволяют устанавливать блок практически в любом удобном месте, при этом внутренние элементы надежно защищены от пыли, механических воздействий и температурных колебаний.
5. Низкое энергопотребление
   Потребляемая мощность всего 6,5 ВА при электропитании 220-230 В, 50 Гц. Это помогает снизить эксплуатационные затраты при длительной работе системы.
6. Доступная цена
   Стоимость топочного автомата Brahma SR3 18000002 остается конкурентной на рынке, особенно с учетом его передовых технических характеристик и многофункциональности.

Применение топочного автомата Brahma SR3 18000002

• Газовые горелки: Аппарат рассчитан на управление горением газообразного топлива при наддуве.
• Прерывистый режим работы: Устройство включает и отключает подачу газа в зависимости от заданных параметров, обеспечивая стабильность факела.
• Оборудование мощностью до 120 кВт: Устройство оптимально для большинства бытовых и промышленных котлов средней производительности.
• Одно- и двухступенчатые горелки: Топочный автомат легко адаптируется под разные типы горелочного оборудования.

Технические характеристики

• Электропитание: 220–230 В, 50 Гц
• Потребляемая мощность: 6,5 ВА
• Рабочая среда: газ
• Режим функционирования: прерывистый
• Длительность продувки (предварительной вентиляции): 30 сек
• Предохранительное время: 3 сек
• Максимальная мощность котла: до 120 кВт
• Температурный диапазон: от -10 до +60 °C
• Класс защиты: IP40
• Вес: 0,55 кг
• Наличие цоколя: нет (прибор поставляется без цоколя)

Дополнительные возможности и особенности

• Быстрая реакция: При нестандартных ситуациях подача газа прекращается менее чем за 1 секунду.
• Надежная конструкция: Прочный пластиковый корпус препятствует проникновению пыли и защищает внутренние узлы от резких перепадов температур и механических повреждений.
• Простая установка: Блок легко крепится и подключается к системе управления котлом.
• Совместимость с аналогами: Brahma SR3 18000002 может выпускаться под обозначениями Lamborghini SR3 18000002 code 04019020 и Ecoflam SR3 18000002 65320014.

Конструктивные особенности и качество сборки

Внутренние компоненты управления горением фиксированы на основание из термореактивного материала с высокой диэлектрической прочностью. Пластиковый корпус надежно защищает от внешних воздействий (пыль, удары) и исключает несанкционированный доступ к управляющей плате.

Трансформатор с одним первичным и двумя вторичными обмотками

Особое внимание следует обратить на используемый в модели Brahma SR3 18000002 трансформатор, имеющий одну первичную и две вторичные обмотки. Одна из вторичных обмоток питает электронную схему детекции пламени на низком напряжении, а другая обеспечивает питание зонда на уровне примерно 300 В. Подобная система гарантирует постоянные значения ионизационного тока, даже если сетевое подключение имеет конфигурацию «фаза-фаза», а не «фаза-нейтраль».

Проверка работоспособности схемы детекции пламени

Чтобы убедиться в корректности работы топочного автомата, рекомендуется выполнить следующий тест:

1. Подключите амперметр с низким внутренним сопротивлением (low impedance ammeter) согласно схеме (см. техническую документацию).
2. Подключите ряд последовательно соединенных резисторов R1, R2 … Rn с общим сопротивлением 200 МОм (например, можно использовать 20 резисторов по 10 МОм, допуск 5%).
3. При подаче на автомат напряжения 220 В ток через датчик пламени должен составлять примерно 0,5–0,6 мкА постоянного тока. Этого достаточно, чтобы реле пламени сработало.
4. Если показания ниже 0,5 мкА, возможно повреждение схемы детекции или неполадки в работе трансформатора.

При нормальной работе автоматика распознает наличие факела, продолжает подачу газа и обеспечивает стабильный процесс горения. При обнаружении чрезмерно низкого тока (или полном отсутствии сигнала) система отключает горелку, предотвращая опасную ситуацию.

Монтаж, подключение и рекомендации

• Положение монтажа: Топочный автомат может устанавливаться в любом положении, что особенно важно при ограниченном пространстве котельной.
• Правильное подключение фаз и нейтрали: Неверное подключение может вызвать опасные последствия и некорректную работу блока.
• Заземление: Корпус котла, трансформатор зажигания и сам блок управления должны быть надёжно заземлены.
• Длина кабеля к датчику пламени: Не рекомендуется использовать линию длиннее 20 м, чтобы избежать снижения точности измерений.
• Изоляция: Провода с термостойкой изоляцией необходимо защищать от влажности и контакта с металлическими поверхностями.
• Проверка перед первым запуском: Обязательно протестируйте систему (работу предохранительных и управляющих цепей), чтобы убедиться, что при потере пламени устройство блокируется.

Рабочий цикл и алгоритм функционирования

1. Старт: При замыкании термостата и датчиков давления (газового и воздушного) запускается мотор горелки.
2. Предварительная вентиляция (продувка): В течение 30 секунд аппарат продувает камеру, удаляя остаточные газы и подготавливая котёл к розжигу.
3. Подача газа и искры: По завершении продувки питание подается одновременно на газовый клапан и трансформатор зажигания. Начинается искрообразование.
4. Контроль пламени: В течение 3 секунд система отслеживает появление факела. При наличии стабильного пламени продолжается нормальная работа. При его отсутствии автомат переходит в режим блокировки (lockout), прекращая подачу топлива.
5. Работа в установленном режиме: Если факел сформирован корректно, горелка продолжает свою работу, пока не достигнет заданных термостатом параметров или не сработают другие регуляторы/ограничители.
6. Повторная подача: Если в процессе эксплуатации пламя погаснет, устройство либо делает повторную попытку розжига (в зависимости от модификации горелки), либо уходит в блокировку, защищая систему от опасных ситуаций.

Защита от нештатных ситуаций

• Сбой воздушного потока: При отказе датчика давления воздуха (или его несрабатывании) в конце стадии продувки автомат перейдет в блокировку.
• Паразитное пламя: Если сигнал о наличии огня поступает на блок до начала розжига или во время продувки, устройство распознает эту ситуацию как неисправность и уходит в блокировку.
• Падение напряжения: Потеря питающего напряжения ведет к немедленному отключению подачи газа и искры.
• Короткое замыкание: Любое замыкание между датчиком пламени и «землей» (корпусом горелки) или между фазным проводом и автоматикой вызовет защитный режим и остановку системы.

Почему стоит купить Brahma SR3 18000002 в компании «Промэлектроника»

1. Официальный дилер: «Промэлектроника» – официальный дилер Brahma, поэтому у нас вы получите оригинальный продукт с полной заводской гарантией.
2. Широкий ассортимент: Мы предлагаем разнообразные модификации блоков управления горением, а также сопутствующие товары и комплектующие.
3. Профессиональная консультация: Наши специалисты готовы помочь подобрать оптимальное решение под конкретные задачи вашей котельной.
4. Оперативная доставка: Мы ценим время клиентов и осуществляем поставки в сжатые сроки.
5. Техническая поддержка: В случае вопросов по установке и эксплуатации, вы всегда можете рассчитывать на помощь наших инженеров и сервисного центра.
6. Удобные способы оплаты: Предлагаем гибкие условия приобретения, включая безналичный и наличный расчет.

Дополнительные обозначения и совместимость

В некоторых случаях данный топочный автомат может встречаться под другими названиями или кодами:

• Lamborghini SR3 18000002 code 04019020
• Ecoflam SR3 18000002 65320014

Однако все эти устройства имеют схожие конструктивные особенности и технические параметры, отвечают единым стандартам качества, характерным для оригинального Brahma SR3 18000002.

Практические советы по обслуживанию и эксплуатации

• Регулярное техническое обслуживание: Периодические проверки помогают вовремя выявлять мелкие неполадки и сохранять эффективность оборудования.
• Чистка и осмотр: Очищайте корпус автомата и проверяйте контакты на отсутствие пыли, грязи или следов окисления.
• Проверка кабелей: Убедитесь, что кабели питания, зажигания и детекции пламени не повреждены и не подвержены перегреву.
• Контроль пламени: При первых признаках нестабильности факела рекомендуется проверить настройки горелки и провести соответствующую диагностику.

Заключение

Топочный автомат Brahma SR3 18000002 – это надежное решение для автоматизации процесса горения на котельных установках малой и средней мощности. Его главные достоинства: высокоуровневая безопасность, европейское качество сборки, универсальность подключения к газовым горелкам, компактность и приемлемая стоимость. Технические и эксплуатационные характеристики делают данный блок автоматики одним из самых востребованных на рынке.

Если вы ищете качественный топочный автомат для своей котельной, обращайтесь в компанию Промэлектроника. Мы являемся официальным дилером Brahma и предлагаем продукцию по оптимальным ценам с полной заводской гарантией и профессиональным сервисом.

Надежность системы отопления – залог комфорта и безопасности. Brahma SR3 18000002 поможет поддерживать эффективную работу горелки и избежать внештатных ситуаций. Доверьтесь профессионалам и современным технологиям: выбирайте проверенные решения от ведущего итальянского производителя!
