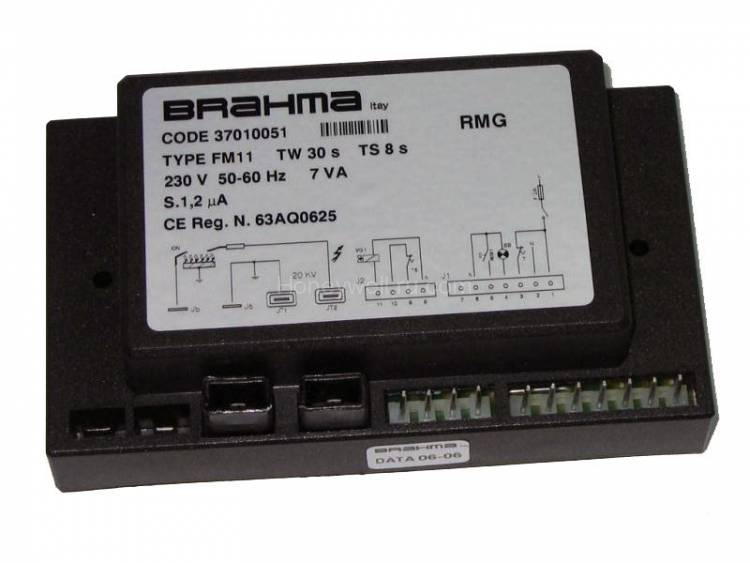

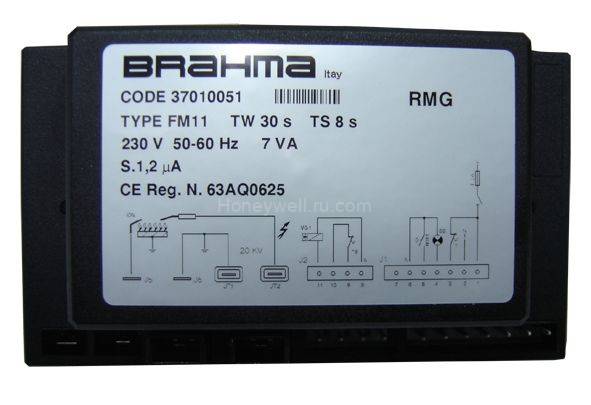

Блок управления горением BRAHMA FM11, 37010051

Блок управления горением Brahma FM11 модель 37010051, представляет собой современное устройство, разработанное для обеспечения безопасной и эффективной работы атмосферных горелок в отопительных системах с прерывистым циклом. Компания Промэлектроника, являясь официальным дилером Brahma, с гордостью предлагает этот высококачественный продукт своим клиентам. Благодаря передовым технологиям и надежности, Brahma FM11 является ключевым элементом для поддержания оптимального процесса горения в системах с непостоянным режимом работы.
Назначение и Применение
Контроллеры Brahma FM11 из серии Miniflat были специально разработаны для атмосферных горелок с прерывистым циклом, с вентилятором или без него. Это делает их универсальным решением для множества отопительных устройств, включая:

• Комбинированные котлы для отопления и горячего водоснабжения;
• Отопительные котлы для жилых и коммерческих помещений;
• Воздухонагреватели для обогрева больших пространств;
• Инфракрасные нагреватели для точечного обогрева;
• Водонагреватели для бытовых и промышленных нужд;
• Печи и котлы с атмосферными горелками, такие как модели Sime.
• Используются в тепловых пушках Master BV70, Master BV110, Master BV170, Master BV290;Master B230, Master B360, OKLIMA (Оклима). Также применяются в газовых и дизельных горелках Riello, Weishaupt, Giersch, Viessmann, Lamborghini.

Эта универсальность позволяет использовать Brahma FM11 в самых разнообразных системах отопления, обеспечивая надежное управление процессом горения.
Безопасность и Сертификация
Безопасность является приоритетом в системах управления горением, и Brahma FM11 полностью соответствует этим требованиям. Устройство оснащено:

• Системой ионизационного контроля пламени для точного обнаружения наличия огня;
• Двумя независимыми контактами безопасности для управления газовым клапаном, что гарантирует строгую регулировку подачи газа;
• Встроенным высокоэффективным устройством розжига для надежного запуска горелки.

Топочный автомат имеет сертификат ЕС (СЕ Per. №0694ВР0669) и соответствует директивам 90/396 и 93/68 по газовому оборудованию, что подтверждает его высокие стандарты безопасности и качества.
Основные Параметры

• Способ сжигания: Атмосферный
• Вид топлива: Газ
• Тип горелки: Двухступенчатая
• Режим работы: Прерывистый
• Наличие цоколя: Нет
• Время предварительной вентиляции (tv/tp): 30 секунд
• Предохранительное время (ts): 8 секунд
• Время ожидания (tw): 30 секунд
• Минимальный ток ионизации: 1.2 мкА (0.5 мкА по запросу)
• Электропитание: 230 В
• Рабочая температура окружающей среды: от -20 до +60 °C
• Класс пылевлагозащиты: IP00
• Встроенный трансформатор поджига: Да
• Вес: 0.17 кг

Потребление Энергии

• Без вентилятора: 10 ВА (запуск), 7 ВА (работа)
• С вентилятором: 12 ВА (запуск), 9 ВА (работа)

Контакты

• Термостат: макс. ток 3 А, cos φ = 0.4
• Газовый клапан 1 (VG1): 0.5 А, cos φ = 0.4
• Газовый клапан 2 (VG2): 0.5 А, cos φ = 0.4
• Вентилятор: 1 А, cos φ = 0.4
• Сигнал: 0.5 А, cos φ = 1
• Дополнительный контакт: 0.5 А, cos φ = 0.4
• Максимальная длина кабеля внешних компонентов: 1 м
• Встроенный предохранитель: 3.15 А
• Внешний предохранитель: 2 А

Контроль Пламени

• Основан на эффекте ионизации
• Минимальный ток ионизации: 1.2 мкА (рекомендуемый ток в 3-5 раз выше)
• Максимальная длина кабеля: 1 м
• Минимальное сопротивление изоляции датчика пламени: ≥50 МОм
• Максимальная паразитная емкость электрода ионизации: ≤1 нФ
• Максимальный ток короткого замыкания: <200 мкА AC

Устройство Розжига

• Напряжение: 20 кВ
• Частота: 25 Гц
• Максимальная длина кабеля: 2 м
• Искровое расстояние: 2-4 мм
• Энергопотребление: 2.5 ВА
• Энергия искры: 15 мДж

Корпус устройства выполнен из прочного пластика, защищающего от механических повреждений, пыли и грязи. Встроенный варистор обеспечивает защиту от перепадов напряжения в сети, а технология поверхностного монтажа электронных компонентов позволяет достичь компактных размеров, что упрощает установку в ограниченном пространстве.
Brahma FM11 выделяется рядом уникальных характеристик:

• Надежный розжиг: Встроенное устройство розжига гарантирует стабильный запуск горелки даже в сложных условиях.
• Компактность: Небольшие размеры и вес (всего 170 грамм) делают устройство удобным для установки в современных системах с ограниченным пространством.
• Простота установки: Уникальные быстросъемные разъемы для электродов розжига и ионизации обеспечивают быструю и безопасную установку или замену.
• Гибкость монтажа: Контроллер можно устанавливать в любом положении, что добавляет удобства при проектировании систем.
• Энергоэффективность: Оптимизация процесса горения снижает расход топлива, что уменьшает затраты на электроэнергию и выбросы в окружающую среду.

Установка и Эксплуатация
Установка Brahma FM11 проста и удобна благодаря продуманной конструкции. Устройство оснащено специальными разъемами, которые обеспечивают быстрое и надежное подключение. Однако для обеспечения долговечности и безопасности важно соблюдать следующие рекомендации:

• Выполняйте перезапуск системы каждые 24 часа для систем с прерывистым циклом;
• Подключайте устройство только при выключенном питании;
• Обеспечьте правильное заземление контроллера, корпуса горелки и основного источника питания;
• Избегайте попадания воды на контроллер и обеспечьте достаточную вентиляцию;
• Используйте кабели соответствующей длины (до 1 м для внешних компонентов, до 2 м для розжига) и соблюдайте стандарты электробезопасности (EN 60335-1, EN 50165).

В случае блокировки системы сброс возможен только вручную: оператор должен нажать кнопку сброса не ранее чем через 10 секунд после остановки, что исключает случайные перезапуски и повышает безопасность.
Энергоэффективность и Экологичность
В условиях растущего внимания к экологии и энергоэффективности Brahma FM11 демонстрирует выдающиеся результаты. Благодаря точному управлению процессом горения устройство минимизирует потери топлива и снижает уровень выбросов, способствуя сохранению окружающей среды. Долговечность конструкции и высокая надежность уменьшают необходимость частой замены, что также положительно сказывается на экологическом следе.
Почему Промэлектроника?
Как официальный дилер Brahma, Промэлектроника предлагает только оригинальные продукты высокого качества. Мы понимаем важность надежного управления горением в отопительных системах и предоставляем клиентам не только товары, но и профессиональную поддержку. Наши специалисты помогут подобрать оптимальное решение для ваших задач и ответят на любые вопросы. Свяжитесь с нами по адресу sales@prom-elec.com, чтобы узнать больше о Brahma FM11 или оформить заказ.
Заключение
Топочный автомат Brahma FM11, модель 37010051, сочетает в себе передовые технологии, надежность и универсальность, что делает его идеальным выбором для управления атмосферными горелками в самых разных системах отопления. Компания Промэлектроника, как официальный дилер Brahma, гарантирует качество и профессиональное обслуживание. Для получения дополнительной информации или заказа пишите на sales@prom-elec.com. Обеспечьте эффективность и безопасность вашей системы с Brahma FM11 от Промэлектроника!
