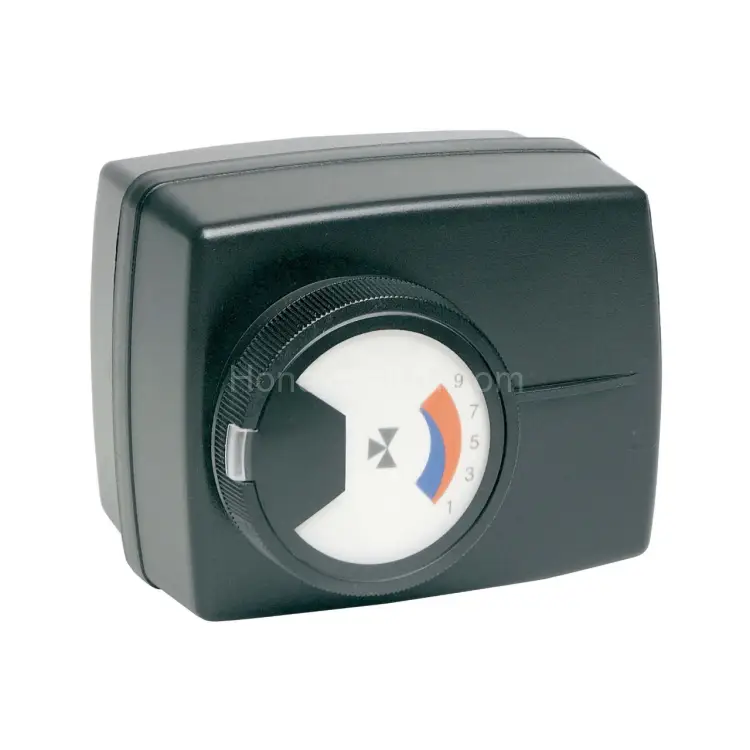

Компактный поворотный электропривод M6063L1009 Compact Line на 230 В перем. тока, без конечных выключателей

Электрический поворотный привод Resideo (Honeywell) M6063L1009 Compact Line

M6063L1009 — это компактный электрический привод для ротационных гидравлических клапанов, разработанный для надежной и стабильной работы в системах HVAC и термостатического управления. Модель рассчитана на совместимость с сериями клапанов V5433A/G и V5442A/G, обеспечивает управляемое позиционирование в пределах установленного угла и защищает исполнительный механизм за счет предусмотренных инженерных решений.

Ключевые преимущества

• Назначение: привод для HVAC и систем термостатов.
• Совместимость с клапанами: серии V5433A/G и V5442A/G.
• Питание: 230 Vac, питание 230 V AC.
• Крутящий момент: 7 Nm — уверенное управление клапаном.
• Угол поворота: 90°, рассчитан на точное позиционирование.
• Управляющий сигнал: 3-pt (трехточечное управление).
• Сигнал управления: Floating (плавающий).
• Время работы: 100 s.
• Потребление энергии: 3 VA.
• Степень защиты: IP44 — защита от внешних факторов для эксплуатации в типовых инженерных зонах.
• Температурные условия: рабочий диапазон от 0 °C до 60 °C, хранение/транспортировка от -40 °C до +60 °C.
• Ручное управление: включено, предусмотрено ручное управление.
• Ручной режим после отключения редуктора: доступно, что удобно при обслуживании.
• Кабель: длина 1,5 м для удобной разводки в шкафах и на объекте.

Особенности конструкции и управления

Привод M6063L1009 выполнен с учетом практических задач монтажа и эксплуатации. Он работает в режиме трехточечного управления и поддерживает плавающий управляющий сигнал. Для контроля положения предусмотрена ясная индикация положения, а конструкция рассчитана на прямое крепление на ротационные клапаны.

• Механизм защиты: предусмотрены функции защиты от перегрузки и блокировки.
• Элемент управления положением: предусмотрены вспомогательные переключатели (auxiliary switches).
• Функция и емкость конечного переключателя: SPST; емкость 1A индуктивная, 3A резистивная.
• Класс изоляции: II по EN 60730.
• Совместимость: HVAC (для типовых задач регулирования отопления/вентиляции).

Технические характеристики

• Применение: HVAC & Thermostat
• Тип системы: для термостатического управления и регулирования
• Питание: 230 Vac / 230 V AC
• Частота: 50 Hz, 60 Hz
• Угол поворота: 90°
• Крутящий момент: 7 Nm (Actuator Force / Torque)
• Время работы: 100 s
• Потребление: 3 VA
• Управляющий сигнал: 3-pt
• Сигнал управления: Floating
• Длина кабеля: 1,5 m
• Конечные переключатели: вспомогательные переключатели (auxiliary switches)
• Функция конечного переключателя и емкость: SPST; 1A индуктивная / 3A резистивная
• Класс защиты: IP44
• Температура окружающей среды (мин): 0 °C
• Температура окружающей среды (макс): 60 °C
• Относительная влажность (макс): > 90 % относительная влажность
• Температура транспортировки и хранения (мин): -40 °C (−40 °F)
• Температура транспортировки и хранения (макс): +60 °C (+140 °F)
• Класс изоляции: II по EN 60730
• Ручное управление в комплекте: Да

Где применяется

Привод M6063L1009 подходит для задач регулирования в климатических и инженерных системах: отопление, вентиляция, поддержание заданных параметров в зданиях и помещениях. Его выбирают, когда требуется аккуратное управление ротационными клапанами с контролем положения и возможностью ручного управления при обслуживании.

Как купить и важная информация по поставкам

Для покупки оборудования Resideo (Honeywell) рекомендуется обращаться к официальному дилеру — ООО Промэлектроника (sales@prom-elec.com).

Также кратко отметим, что оборудование Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию.

Итог

Если вам нужен надежный электрический привод для клапанов V5433A/G и V5442A/G с питанием 230 Vac, моментом 7 Nm, защитой IP44 и понятной логикой управления 3-pt, M6063L1009 Compact Line станет практичным решением для профессиональных систем HVAC.
