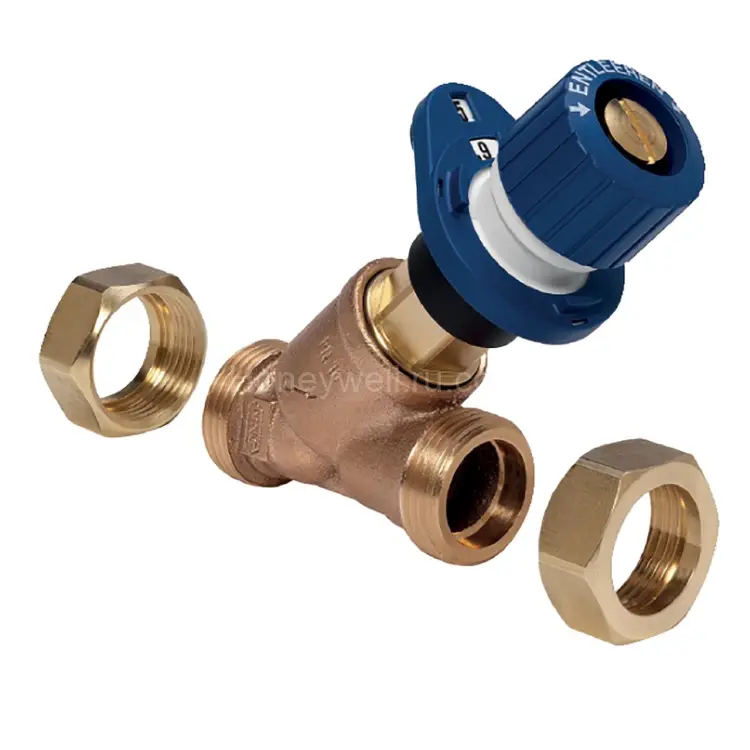

Клапан балансировочный V5010X0050 с наружной резьбой, Rp 2 дюйма, DN50

Описание товара: балансировочный клапан Resideo (Honeywell) V5010X0050

V5010X0050 — это двухрегулирующий балансировочный клапан, предназначенный для точной гидравлической балансировки магистральных и ответвительных участков трубопроводов в системах отопления и охлаждения. Корректная настройка расхода и давления обеспечивает эффективную и стабильную работу инженерной системы, снижает риск перегрева/недогрева отдельных контуров и помогает добиться требуемых характеристик регулирования.

Гидравлический баланс — это критичное условие для оптимальной работы систем водяного отопления или водяного охлаждения. При недостаточной балансировке возможны ситуации, когда подача горячей воды на отдельные радиаторы или контуры осуществляется с недостатком или избыточностью — из-за чего ухудшается комфорт, повышается энергопотребление и может снижаться ресурс оборудования.

Ключевое назначение и принцип работы

Клапан V5010X0050 входит в линейку решений Kombi-3-plus, которые используются для регулирования отдельных циркуляционных веток. В системах разного типа требуется не только корректный подбор радиаторных клапанов, но и выполнение регулирования контуров (в ряде требований и нормативов, включая упоминание в контексте DIN 18380 и VOB part C).

• Точная балансировка в сети водяного отопления/охлаждения.
• Предварительная настройка (pre-setting) для приведения расхода в расчетные значения.
• Поддержка режимов дренирования и/или заполнения (draining or filling support).
• Настройка и эксплуатация с учетом требований к гидравлическому равновесию.

Преимущества V5010X0050 (коротко)

• Высокая точность предварительной настройки благодаря индивидуальной регулировке.
• Видимый указатель настройки и удобное считывание параметров (в сочетании с конструкцией серии Kombi-3-plus).
• Устойчивый корпус, изготовленный из коррозионностойкой красной бронзы (корпус клапана — DZR-производство низколегированной латуни с защитой от обесцинкования).
• Безобслуживаемый шпиндель с двойными уплотнениями O-ring.
• Уплотнение седла PTFE — для надежной герметичности и стабильной работы.
• Конструкция обеспечивает возможность установки функций через шпиндель в рамках серии Kombi-3-plus (для решений на базе Kombi-3-plus).
• Комбинация решений серии Kombi-3-plus RED и BLUE позволяет одновременно выполнять измерение в подающем трубопроводе и предварительную настройку в обратном — при проектировании системы.

Технические характеристики

• Артикул: V5010X0050
• Бренд: Resideo (Honeywell)
• Назначение: для водяных систем отопления и охлаждения
• Монтажное исполнение: Return (обратная линия)
• Цвет: Blue (синий)
• Тип соединения: внешняя резьба
• Размер DN: DN50
• Входное присоединение: G 2 3/8 in A
• Коэффициент расхода (Flow Coefficient): 38
• Тип резьбы: Internal Thread (тип резьбового соединения в паспорте/данных изделия)
• Материал корпуса клапана: латунь Dezincification Resistant (устойчивая к обесцинкованию)
• Материал седла: PTFE
• Материал вставки: Brass (латунь)
• Функции: дренирование/заполнение — Да
• Предварительная настройка: Да
• Автоматическая балансировка (поддержка): Да
• Паттерн корпуса: Y-pattern
• Рабочая температура окружающей среды: от -20 °C до +130 °C
• Контролируемая среда: водно-гликолевая смесь согласно VDI 2035
• Габариты: высота 158 мм, длина 150 мм

Компоновка с другими компонентами системы

В рамках серии Kombi-3-plus балансировочные клапаны применяются в связке с диафрагменными модулями (например, с V5000 Kombi-3-plus BLUE для обратной линии и решениями для автоматической балансировки при определенной конфигурации системы).

• Использование в связке с компонентами серии Kombi-3-plus для достижения требуемой гидравлической настройки.
• Возможность модернизации функциональности системы (в зависимости от состава узлов и проекта).

Важно при покупке

Чтобы обеспечить подлинность и корректную поставку, оборудование Resideo (Honeywell) рекомендуется покупать у официального дилера — ООО Промэлектроника. Связаться можно по e-mail: sales@prom-elec.com.

Поставка в Россию

Resideo (Honeywell) по прежнему поставляется в полном объеме в Россию, что позволяет планировать закупки и комплектацию инженерных проектов без потери сроков.

Кому подойдет

• Проектировщикам и монтажным организациям систем отопления и охлаждения.
• Объектам, где требуется точная балансировка контуров для повышения энергоэффективности.
• Системам с водно-гликолевыми средами (в пределах требований VDI 2035).
• Для применения в магистралях и ответвлениях, где важно управлять расходом.
