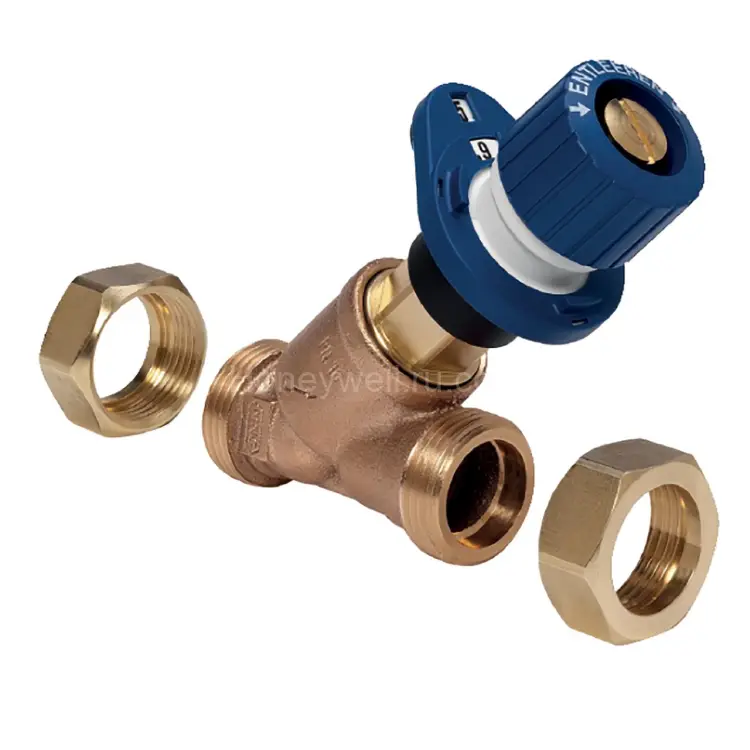

Клапан балансировочный V5010X0032 с наружной резьбой Rp 1 1/4, DN32

Балансировочный клапан Resideo (Honeywell) V5010X0032 — точная гидравлическая настройка DN32

V5010X0032 — это двойной регулирующий балансировочный клапан, предназначенный для использования в магистральных и ответвительных трубопроводах инженерных систем водяного отопления и охлаждения. Основная функция клапана — обеспечение корректного распределения расхода по всем контурам системы, что предотвращает недо- или переобеспечение отдельных радиаторов и ветвей теплоносителем. Это гарантирует стабильную и эффективную работу всей гидравлической системы.

Достижение гидравлического баланса является критически важным условием для эффективной эксплуатации систем отопления и охлаждения. Для этого требуется не только регулировка радиаторных вентилей, но и точная настройка самих контуров, что часто предписывается нормативными документами (включая DIN 18380, VOB part C).

Ключевые преимущества и особенности V5010X0032:

• Функция двойного регулирования: Обеспечивает высокую точность настройки расхода в системе.
• Предварительная настройка (Pre-setting): Возможность точной предварительной настройки параметров.
• Визуальный индикатор настройки: Оснащен видимым диском настройки со скрытым регулировочным колесом (характерно для серии Kombi-3-plus BLUE).
• Высокая точность предварительной настройки: Достигается благодаря индивидуальной регулировке каждого клапана.
• Поддержка дренажа/заполнения: Функция дренажа и заполнения системы интегрирована.
• Монтаж на обратном трубопроводе (Return): Серия специально оптимизирована для установки на обратной линии системы.
• Коррозионностойкий корпус: Изготовлен из красной бронзы (Valve Body Material: Dezincification Resistant Brass), что гарантирует долговечность и устойчивость к коррозии.
• Уплотнение седла PTFE: Обеспечивает надежную герметизацию и долговечность.
• Надежный шпиндель: Оснащен двойными O-ring уплотнениями, что исключает необходимость обслуживания.
• Конфигурация по схеме Y-pattern: Удобная компоновка для эффективной работы арматуры.
• Материалы и устойчивость: Используются EPDM для O-rings и мягких уплотнений, PTFE для седла, а также латунь для вставки.

Совместимость и сценарии применения:

Клапан V5010X0032 является частью комплексных решений Kombi-3-plus и может использоваться в различных конфигурациях:

• В комплекте с клапаном V5000 Kombi-3-plus RED: Позволяет осуществлять измерение расхода на подающем трубопроводе и предварительную настройку на обратном трубопроводе одновременно.
• Модернизация для автоматизации: При необходимости автоматизации балансировки после ввода системы в эксплуатацию, Kombi-3-plus может быть легко модернизирован с помощью диафрагменного узла V5012 Kombi-DP.

Технические характеристики (основные):

• Артикул: V5010X0032
• Номинальный диаметр (DN): DN32
• Цвет: Blue (синяя серия)
• Тип присоединения: наружная резьба (Connection Type: External Thread)
• Размер резьбы: Rp 1 1/4 дюйма
• Размер входного присоединения: G 1 1/2 дюйма A
• Установочное положение: Обратный трубопровод (Return)
• Рабочая среда: Водно-гликолевая смесь согласно VDI 2035
• Температурный диапазон: от -20 °C до +130 °C
• Коэффициент расхода (Flow Coefficient): 21
• Материал корпуса: Латунь, устойчивая к выщелачиванию (Dezincification Resistant Brass)
• Материал седла: PTFE
• Шток/уплотнения: Двойные O-ring уплотнения в конструкции шпинделя, EPDM для мягких уплотнений
• Дренаж/заполнение: Да
• Поддержка автоматической балансировки: Да (при использовании в соответствующей конфигурации)
• Габариты (высота/длина): 137 мм / 110 мм
• Применение: Для систем водяного отопления и охлаждения.
• Максимальная рабочая температура: 130 °C
• Минимальная рабочая температура: -20 °C
• Тип корпуса клапана: Y-pattern
• Материал вставки клапана: Латунь

Назначение балансировочного клапана:

Несбалансированная система отопления или охлаждения может приводить к неравномерному распределению тепла (или холода) по различным ветвям. Это проявляется в неравномерном прогреве помещений и требует от инженера значительных усилий для подбора оптимальных режимов работы. Клапан V5010X0032 помогает создать корректное гидравлическое распределение, обеспечивая предсказуемую и эффективную работу всей системы.
