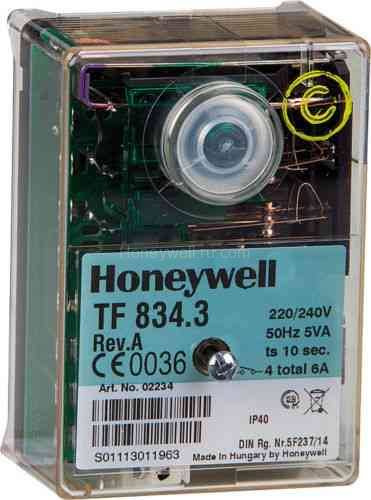

Топочный автомат Honeywell TF 834.3

Топочные автоматы серии TF 834.3 от компании Honeywell (Resideo) предназначены для управления работой дизельных горелок производительностью до 30 кг/ч. Горелки могут работать с подогревателем жидкого топлива или без него, а также в прерывистом режиме. Это делает данный автомат универсальным решением для широкого спектра отопительных и промышленных установок, использующих жидкотопливные (дизельные) горелки.

Использование TF 834.3 гарантирует стабильный контроль пламени и безопасное функционирование системы горения. Специальные контакты и схемы внутри автомата позволяют своевременно отключать или блокировать процесс горения в случае несоответствия рабочим параметрам, что повышает общую надежность и исключает риск возникновения аварийных ситуаций.

Важное преимущество: Honeywell (Resideo) TF 834.3 протестирован и сертифицирован в соответствии с DIN 4787, что дополнительно подтверждает соответствие строгим европейским нормам безопасности при работе с дизельными горелками.

2. Сфера применения и совместимые датчики пламени

Топочный автомат Honeywell (Resideo) TF 834.3 обеспечивает надёжный контроль пламени с помощью различных типов датчиков:

1. Фоторезистор MZ 770 S – оптимальный для желтого пламени, где уровень освещенности датчика составляет более 3 лк.
2. Инфракрасный датчик IRD 1010.1 – подходит для синего или желтого пламени, обеспечивая гибкую установку и высокую чувствительность.
3. Ультрафиолетовый датчик UVD 970 – проверенное решение для синих и других видов пламени, когда требуется точный высокоскоростной контроль.

Выбор подходящего датчика пламени определяется специфическими требованиями горелки и условиями эксплуатации. При этом следует строго соблюдать указания по правильности электропроводки, чтобы избежать ложных срабатываний или выхода из строя оборудования.

3. Преимущества использования топочного автомата Honeywell (Resideo) TF 834.3

3.1. Повышенная безопасность

• Наличие термореле: специальный контакт внутри автомата замыкает термореле подогревателя, когда горелка выходит в рабочий режим и зафиксирован сигнал пламени. Таким образом, предотвращаются остановы из-за снижения температуры топлива.
• Блокировка при аварии: если автомат TF 834.3 переходит в положение блокировки, подача напряжения на подогреватель приостанавливается, исключая опасное продолжение горения или риск перегрева.
• Огнестойкий корпус: прозрачный пластиковый корпус соответствует высокому уровню защиты и препятствует возгоранию оборудования.
• Соответствие DIN 4787: означает, что автомат отвечает всем обязательным требованиям по безопасности, принятым в европейском сообществе.

3.2. Удобство эксплуатации

• Термомеханический таймер с компенсацией изменений температуры окружающей среды обеспечивает точную работу системы контроля и розжига.
• Встроенная схема перезапуска и кнопка ручного перезапуска, дополненная светодиодной системой индикации, позволяют оператору быстро понять состояние автомата и при необходимости провести диагностику.
• Универсальная установка в любом положении (IP44) даёт широкие возможности для монтажа в сложных условиях, при соблюдении условий защиты от прямого попадания влаги.

3.3. Гибкость подключения

• Цоколь с несколькими кабельными вводами (PG 11) позволяет упорядочить электропроводку, исключить ошибочные соединения благодаря специальным монтажным креплениям и трём заземляющим клеммам.
• Резервные клеммы для расширения системы или подведения дополнительных сигналов.
• Фиксированный винт надёжно крепит автомат к цоколю, исключая риск неправильного размещения устройства.

4. Технические характеристики

При выборе и установке топочного автомата Honeywell (Resideo) TF 834.3 необходимо руководствоваться следующими данными:

• Рабочее напряжение: 220–240 В (допустимое отклонение -15…+10%), 50 Гц (допустимый диапазон 40–60 Гц).
• Предохранитель на входе: 10 А быстродействующий или 6 А с задержкой срабатывания.
• Энергопотребление: порядка 5 ВА.
• Время предварительной вентиляции (tv/tp): 12 секунд.
• Предохранительное время (ts): 10 секунд.
• Время перед поджигом (tvz): 12 секунд.
• Режим работы: прерывистый.
• Класс пылевлагозащиты: IP 40 (при правильном монтаже можно достичь IP 44).
• Тип горелки: одноступенчатая или двухступенчатая.
• Вид топлива: жидкотопливное (дизельное) с расходом до 30 кг/ч.
• Рабочая температура окружающей среды: от 0 до +60 °C.
• Совместимые датчики пламени: фоторезистор MZ 770 S (желтое пламя), инфракрасный IRD 1010.1 или ультрафиолетовый UVD 970 (для голубого или желтого пламени).

5. Установка и электрическое подключение

Правильный монтаж и подключение к электросети – обязательное условие безопасной и долгосрочной эксплуатации топочного автомата Honeywell (Resideo) TF 834.3.

1. Цоколь:
   • Предусмотрены три клеммы заземления, одна из которых может использоваться для заземления горелки.
   • Три нейтральные клеммы с зафиксированным внутренним соединением к входу нейтрали (клемма 7).
   • Две резервные клеммы для дополнительных нужд.
   • Несколько кабельных вводов (в том числе два съёмных фиксатора и два выбиваемых отверстия с резьбой PG 11).
2. Подключение термореле:
   • Если горелка оснащена подогревателем жидкого топлива, его термореле соединяется между клеммами 4 и 6. Это позволяет автомату TF 834.3 подавать питание на подогреватель только при наличии сигнала пламени и во время работы горелки.
   • В случае горелки без подогревателя необходимо поставить перемычку между клеммами 4 и 6.
3. Защитные меры:
   • Устройство должно устанавливаться исключительно квалифицированными специалистами.
   • Перед установкой и обслуживанием питание должно быть полностью отключено.
   • Предохранитель в сети должен соответствовать рекомендациям (максимум 10 А быстродействующий или 6 А с задержкой).
   • Каждые 24 часа должно происходить по крайней мере одно контролируемое отключение в целях проверки системы.
4. Контроль правильной работы:
   • Запуск с закрытым датчиком пламени должен приводить к блокировке в конце предохранительного времени.
   • Запуск с извлечённым датчиком пламени также должен приводить к блокировке по истечении 20 секунд времени предварительной вентиляции.
   • При нормальном запуске, если датчик после образования пламени закрывают, система должна заблокироваться по истечении предохранительного времени.

6. Управление горелкой: особенности с подогревателем и без

6.1. С подогревателем жидкого топлива

• Система подогрева горючего должна иметь встроенное термореле.
• Термореле обязательно подключается между клеммами 4 и 6 автомата TF 834.3.
• Особый контакт внутри топочного автомата Honeywell (Resideo) TF 834.3 шунтирует реле подогревателя для предотвращения выключения горелки из-за временного снижения температуры дизельного топлива. По требованиям DIN 4787 шунтирование допустимо только при расходе топлива не более 10 кг/ч.

6.2. Без подогревателя жидкого топлива

• Необходимо установить перемычку между клеммами 4 и 6.
• Для горелок с расходом топлива свыше 10 кг/ч подогреватель жидкости должен быть отключён при падении температуры ниже нормативной величины (термореле включается в контур фазы).

7. Устранение неисправностей и техническое обслуживание

Топочный автомат Honeywell (Resideo) TF 834.3 оснащён надёжной системой самодиагностики, которая позволяет оператору быстро определить причину сбоя.

1. Горелка не запускается:
   • Возможна разомкнутая цепь термостата.
   • Проверить исправность электропроводки и наличие питающего напряжения.
2. Запуск горелки происходит, пламя не образуется, автомат уходит в блокировку:
   • На датчик пламени может попадать посторонний свет.
   • Отсутствует подача топлива или искры для поджига.
3. Запуск горелки проходит, пламя кратковременно возникает, но после предохранительного времени система блокируется:
   • Датчик пламени загрязнён или вышел из строя.
   • Недостаточный уровень светового потока: для IRD 1010.1 бывает важна корректная настройка чувствительности.
   • Проверить правильность монтажа и соответствие датчика типу пламени (желтое, синее).

Для быстрой и безопасной диагностики производитель рекомендует использовать проверочное устройство Satronic UP 940.

8. Дополнительные артикулы и совместимость

• Honeywell (Resideo) TF 834.3 выпускается под артикулами 02234, 02234GR.
• Производитель горелок Elco может указывать данный автомат как TF 834.3 code 65021660.
• Производитель горелок GIERSCH использует артикул 379011285 для TF 834.3, применяя его в жидкотопливных (дизельных) горелках GIERSCH серий GU55, GU100, GU20 и GU20.

Таким образом, TF 834.3 имеет широкую межбрендовую совместимость, что повышает гибкость его использования в различных отопительных системах и котельных установках.

9. Ключевые преимущества покупки у официального дилера

Компания Промэлектроника – ваш надежный партнёр и официальный дилер Honeywell (Resideo) на территории России. Мы предлагаем:

1. Гарантированную оригинальность топочных автоматов и другого оборудования.
2. Консультации по установке и настройке от сертифицированных специалистов.
3. Поддержку на всех этапах: от выбора устройства до постгарантийного обслуживания.
4. Наличие необходимых комплектующих, в том числе датчиков пламени (MZ 770 S, IRD 1010.1, UVD 970).
5. Гибкие условия доставки по всей России.

Оформить заказ или задать интересующие вопросы можно, связавшись со специалистами по электронной почте: sales@prom-elec.com

10. Рекомендации по выбору и эксплуатации

При выборе топочного автомата Honeywell (Resideo) TF 834.3 важно:

• Определить производительность горелки (до 30 кг/ч) и её тип (одно- или двухступенчатая).
• Уточнить наличие подогревателя жидкого топлива и параметры термореле.
• Проверить совместимость датчика пламени с режимом сгорания (цвет пламени, требования к чувствительности).
• Убедиться, что параметры электросети (напряжение, частота, тип предохранителя) соответствуют рекомендациям производителя.
• Выполнить регулярное сервисное обслуживание: осмотр датчиков, проверка чистоты топливных форсунок и корректности монтажа электропроводки.

Особое внимание следует уделять безопасному монтажу: соблюдение всех требований к заземлению и физической защите автомата TF 834.3. Желательно обеспечить регулярные профилактические отключения для самопроверки системы, а также своевременно проводить тесты на отсутствие пламени.

11. Почему стоит купить Honeywell (Resideo) TF 834.3 прямо сейчас

1. Оптимальное сочетание цены и качества: бренд Honeywell (Resideo) давно зарекомендовал себя как поставщик надежных решений для систем отопления.
2. Универсальная совместимость: TF 834.3 подходит как для новых, так и для уже эксплуатируемых дизельных горелок, поддерживает интеграцию с разными типами датчиков пламени.
3. Надёжность: европейский стандарт DIN 4787, усиленные проверки качества на заводе-изготовителе, строгий контроль каждого этапа производства.
4. Длительный срок службы: при правильной установке и регулярном обслуживании автомат служит долгие годы без сбоев.
5. Профессиональная поддержка: команда Промэлектроника обладает опытом в подборе и сервисном обслуживании оборудования Honeywell (Resideo).

12. Часто задаваемые вопросы (FAQ)

Вопрос: Подходит ли TF 834.3 для непрерывной работы горелки?
Ответ: TF 834.3 разработан для прерывистого режима. В соответствии с европейскими нормами безопаснее, когда горелка хотя бы раз в сутки проходит фазу отключения и самопроверки.

Вопрос: Можно ли использовать TF 834.3 с другим брендом горелок?
Ответ: Да, автомат TF 834.3 совместим с широким спектром горелок различных производителей, главное, чтобы параметры соответствовали требованиям по расходу топлива (не более 30 кг/ч) и напряжению питания.

Вопрос: Как быстро происходит блокировка при отсутствии пламени?
Ответ: Время срабатывания автомата в случае отсутствия пламени определяется предохранительным временем (ts = 10 секунд). По истечении этого периода автомат блокируется для предотвращения аварийной ситуации.

Вопрос: Где купить оригинальный Honeywell (Resideo) TF 834.3?
Ответ: Приобретайте топочные автоматы только у официальных дилеров, таких как Промэлектроника (sales@prom-elec.com), чтобы быть уверенными в подлинности и гарантии производителя.

13. Итоги и как заказать

Топочный автомат Honeywell (Resideo) TF 834.3 – это надежное решение для дизельных (жидкотопливных) горелок мощностью до 30 кг/ч, которое соответствует самым актуальным требованиям безопасности и эффективности. Корпус из огнестойкого материала, многоступенчатый контроль пламени, гибкие возможности подключения и встроенные функции самодиагностики делают его одним из лучших предложений на рынке систем розжига и контроля пламени.

Заказать Honeywell (Resideo) TF 834.3 вы можете у официального дилера – Промэлектроника. Мы обеспечим:

• Выгодные цены и специальные предложения.
• Консультации квалифицированных специалистов.
• Поддержку на всех этапах эксплуатации.
• Быструю доставку по России.

Чтобы оформить заказ или узнать дополнительную информацию, свяжитесь с нами по электронной почте: sales@prom-elec.com

Сделайте правильный выбор для вашей системы отопления – выберите надежный, безопасный и сертифицированный топочный автомат от ведущего мирового производителя Honeywell (Resideo). Компания Промэлектроника гарантирует качественный сервис, доступные цены и подлинность продукции.

Краткая сводка технических данных:

• Производитель: Honeywell (Resideo)
• Модель: TF 834.3
• Назначение: управление дизельными горелками до 30 кг/ч
• Режим работы: прерывистый
• Допустимое напряжение: 220–240 В (-15…+10%), 50 Гц (40–60 Гц)
• Уровень энергопотребления: ~ 5 ВА
• Типы датчиков пламени: MZ 770 S, IRD 1010.1, UVD 970
• Класс защиты: IP 40 (при корректном монтаже до IP 44)
• Заводская сертификация: соответствие DIN 4787
• Поддерживаемый артикул: 02234, 02234GR, 65021660 (Elco), 379011285 (Giersch)
