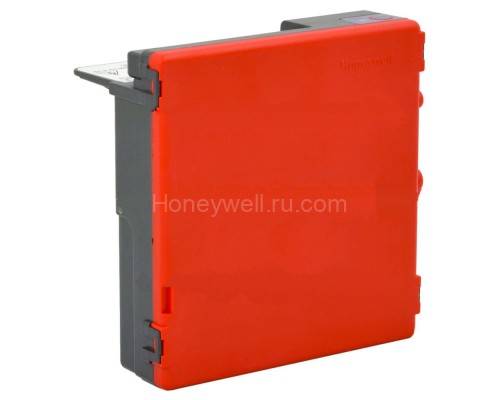

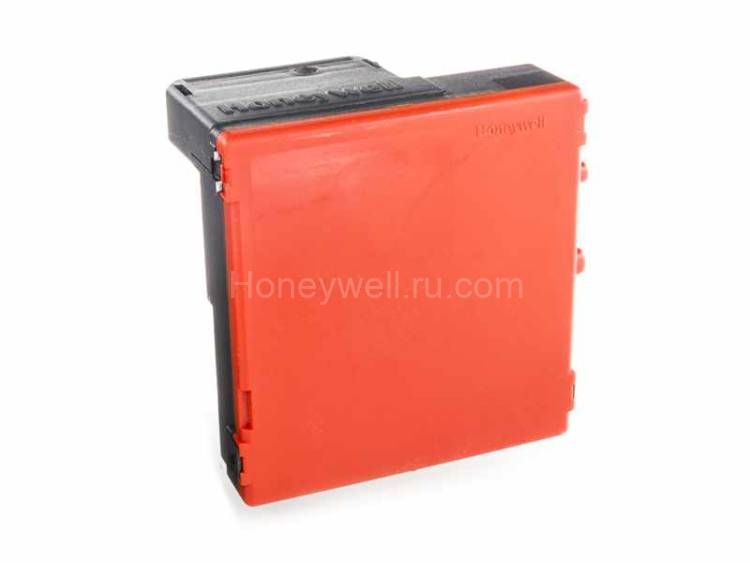

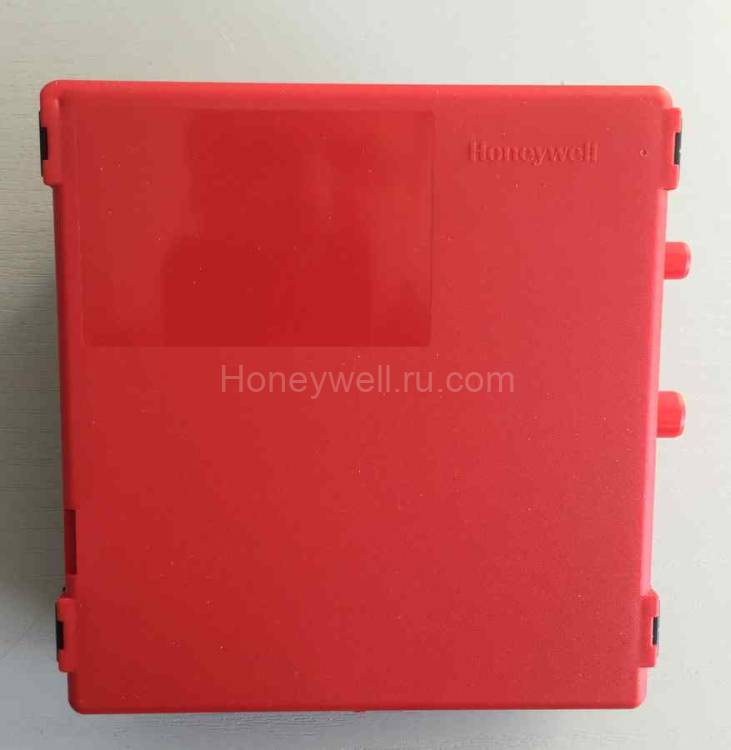

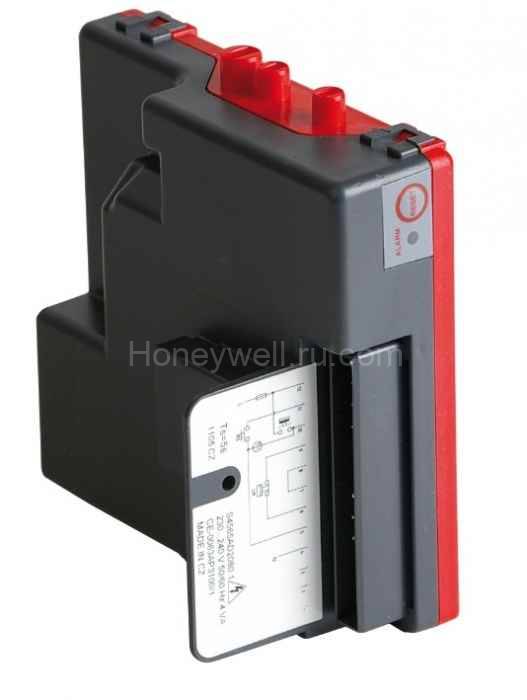

Honeywell S4565R 1071

Система управления горением Honeywell S4565R1071 для газовых котлов

Honeywell S4565R1071 представляет собой современную комбинированную систему регулирования и розжига (CVI), разработанную для использования в газовых котлах бытовых систем центрального отопления, комбинированных котлах, калориферах и водонагревателях с автоматической системой розжига. Эта высокотехнологичная система легко интегрируется с газовыми регуляторами серии VK41, образуя надежную подсистему аварийной защиты, которая обеспечивает безопасный розжиг и точный контроль пламени основной горелки в отопительных установках. Honeywell S4565R1071 сочетает в себе передовые технологии, высокую степень безопасности и эффективность, предлагая программируемый розжиг, мониторинг пламени и регулирование потока газа как для главной, так и для пилотной горелки. Это делает данную систему ключевым элементом современных газовых отопительных решений.
Компания Промэлектроника, являющаяся официальным дилером Honeywell, предлагает оригинальные системы управления горением Honeywell S4565R1071, обеспечивая клиентов качественной продукцией, профессиональной поддержкой и конкурентоспособными ценами. Для консультации или заказа вы можете связаться с нами по email: sales@prom-elec.com.
Основные характеристики Honeywell S4565R1071
Система Honeywell S4565R1071 обладает широким набором функций, которые делают ее универсальной и надежной для различных газовых отопительных систем:

• Типы розжига: Поддерживает как прямой розжиг горелки (Direct Burner Ignition, DBI), так и розжиг с использованием пилотной горелки (Intermittent Pilot Ignition, IP), что обеспечивает совместимость с системами с вентилятором и без него.
• Контроль пламени: Постоянно отслеживает наличие пламени, автоматически корректируя процесс работы для обеспечения безопасности.
• Механизмы блокировки: Предусматривает варианты мягкой или жесткой блокировки в случае неудачного розжига, что повышает уровень защиты.
• Дистанционный сброс: Позволяет выполнять сброс системы удаленно или вручную, предоставляя пользователю больше возможностей управления.
• Фиксированные временные интервалы: Содержит заранее заданные периоды ожидания, гарантирующие стабильный и безопасный процесс розжига.
• Перезапуск при погасании: Автоматически запускает полную пусковую последовательность в случае угасания пламени, поддерживая бесперебойную работу.

Эти характеристики делают Honeywell S4565R1071 надежным и гибким решением для управления процессом горения, обеспечивая высокую производительность и безопасность эксплуатации.
Технические параметры
Для точной совместимости и правильной установки ниже приведены ключевые технические характеристики Honeywell S4565R1071:

• Напряжение питания: 220/240 В~, 50/60 Гц (допустимое отклонение -15% / +10%)
• Потребляемая мощность: 4 ВА
• Электрические подключения:
  • Искровой разряд высокого напряжения: плоская клемма 2,8 x 0,5 мм
  • Контроль пламени: плоская клемма 4,8 x 0,8 мм
  • Разъемы печатной платы: серия Molex 3003, совместимая с гнездовым кабельным соединителем Molex 3001
• Сброс блокировки: Выполняется нажатием внутренней или внешней кнопки либо прерыванием питания (с ожиданием не менее 15 секунд перед повторной попыткой).
• Варианты монтажа: Установка возможна в пределах угла 90° в любом направлении от вертикального положения двухпозиционного исполнительного устройства.

Важно отметить, что система Honeywell S4565R1071 не предназначена для прямого воздействия пламени, что гарантирует ее долговечность и стабильную работу.
Преимущества использования Honeywell S4565R1071
Выбор Honeywell S4565R1071 предоставляет множество преимуществ для пользователей и специалистов:

• Надежность: Основана на проверенных технологиях, обеспечивающих стабильную и долгосрочную работу.
• Удобство монтажа: Оснащена простым разъемом для подключения к газовому регулятору, что ускоряет процесс установки.
• Безопасность: Объединяет несколько защитных функций в одной системе, минимизируя риски для отопительного оборудования.
• Экономичность: Оптимизирует процесс сгорания газа, снижая энергопотери и эксплуатационные расходы.
• Универсальность: Подходит для различных типов газовых котлов и отопительных систем.

Сочетание этих качеств делает Honeywell S4565R1071 отличным решением для обновления или обслуживания газовых отопительных установок.
Почему выбирать Промэлектроника?
Будучи официальным дилером Honeywell, компания Промэлектроника предлагает клиентам следующие преимущества:

• Гарантия подлинности: Поставляем только оригинальные компоненты Honeywell, обеспечивая качество и надежность.
• Профессиональная поддержка: Наши специалисты готовы помочь с техническими вопросами и подобрать оптимальное решение.
• Быстрая доставка: Организуем оперативную доставку по всей России, чтобы ваш заказ был выполнен в срок.
• Выгодные цены: Предлагаем конкурентоспособные условия на продукцию Honeywell.

Для оформления заказа или получения консультации свяжитесь с нами по адресу sales@prom-elec.com
Принцип работы Honeywell S4565R1071
Система функционирует по четко выстроенному алгоритму, обеспечивая безопасный и эффективный розжиг:

1. Инициирование нагрева: При запросе на нагрев система ожидает завершения периодов самопроверки (TC) и ожидания (TW), после чего активирует устройство розжига и газовый клапан.
2. Процесс розжига: Искра воспламеняет газ, а датчик пламени фиксирует его наличие.
3. Стабилизация пламени: После обнаружения пламени может быть добавлено дополнительное время розжига.
4. Контроль безопасности: Если пламя не устанавливается в течение безопасного времени (TS), система переходит в режим блокировки. При угасании пламени во время работы запускается повторная последовательность розжига.

Этот процесс обеспечивает надежную и безопасную работу отопительного оборудования.
Области применения и совместимость
Honeywell S4565R1071 подходит для использования в следующих системах:

• Газовые котлы центрального отопления
• Комбинированные котлы
• Калориферы
• Водонагреватели с автоматическим розжигом

Система полностью совместима с газовыми регуляторами серии VK41, что упрощает ее интеграцию в существующие установки.
Руководство по установке
Установка Honeywell S4565R1071 не вызывает сложностей благодаря продуманной конструкции:

1. Крепление: Подсоедините контроллер к газовому регулятору через верхний разъем.
2. Ориентация: Установите устройство в пределах угла 90° от вертикального положения исполнительного механизма.
3. Подключение: Выполните соединения для искрового разряда, контроля пламени и разъемов печатной платы согласно спецификациям.
4. Сброс: При необходимости сбросьте блокировку, нажав кнопку или прервав питание (с паузой не менее 15 секунд).

Для получения подробных инструкций обратитесь к руководству или напишите нам на sales@prom-elec.com
Заключение
Honeywell S4565R1071 — это высококачественная система управления горением, обеспечивающая безопасность и эффективность работы газовых котлов. Благодаря своим характеристикам, простоте установки и надежности она идеально подходит для модернизации отопительных систем. Промэлектроника, как официальный дилер Honeywell, гарантирует подлинность продукции и профессиональную поддержку. Для заказа или консультации пишите на email sales@prom-elec.com.
