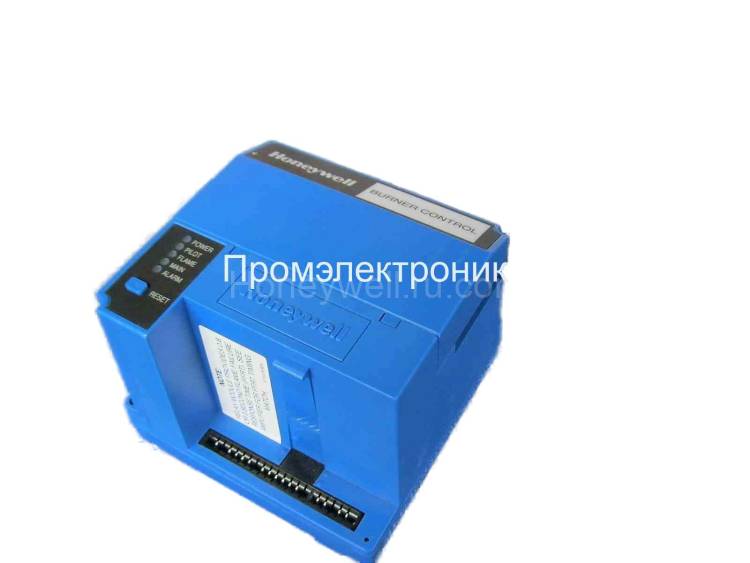

Honeywell RM7897A1002

Honeywell RM7897A1002 - микропроцессорное интегрированное полнофункциональное управление первичным горелкой для автоматических газовых, масляных или комбинированных топливных установок с одной горелкой.

Функции включают автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Для работы требуются суббаза, усилитель и плата очистки.

Варианты включают интерфейс ПК, модуль отображения клавиатуры, DATA CONTROLBUS ™ MODULE, модуль удаленного отображения, первый расширительный сигнализатор и программное обеспечение COMBUSTION SYSTEM MANAGER ™.

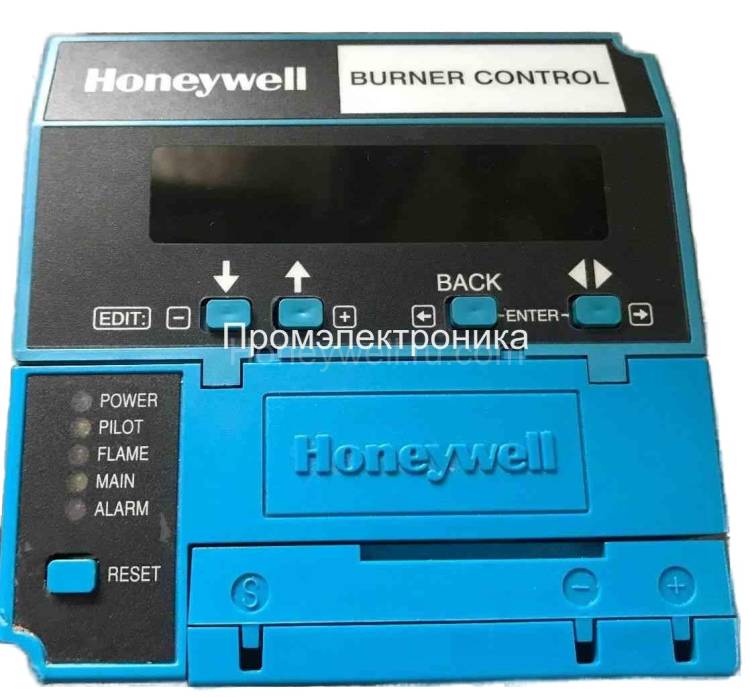

Пять светодиодов предоставляют информацию о последовательности. Светодиод питания мигает кодом неисправности при отключении безопасности.

Сменные пламенные усилители.

Локальное или дистанционное оповещение об операции и информации о неисправности.

Энергонезависимая память сохраняет файлы истории и статус последовательности после потери питания.

Возможность удаленного дистанционного сброса.

Выбираемая рециркуляция или блокировка при потере воздушного потока или пламени.

Проверка переключателя воздушного потока.

Отложенный главный клапан.

Программируемая пост-чистка с использованием S7800A1142 Дисплей клавиатуры (не прилагается).

Product Specifications

Application

On-Off Primary Control with Pre and Programmable Post purge

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Used With

7800 Series Amplifiers

Weight (lb)

1 lb 15 oz

Weight (kg)

0.9 kg

Comments

Includes blinking LED fault annunciation feature

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Approvals, Canadian Standards Association

Certified, File No. LR95329-3.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Interlocks

Selectable

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

programmed with S7800A1142 display

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

Pilot Type

selectable

Vibration

0.5 G environment
