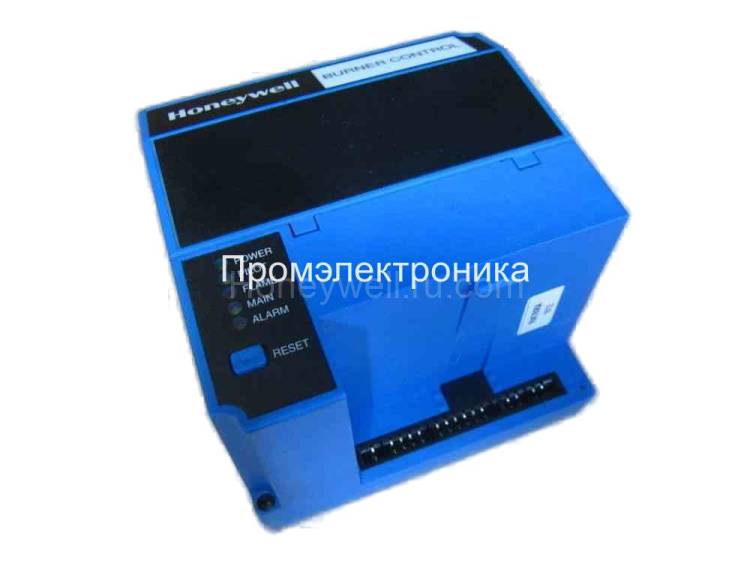

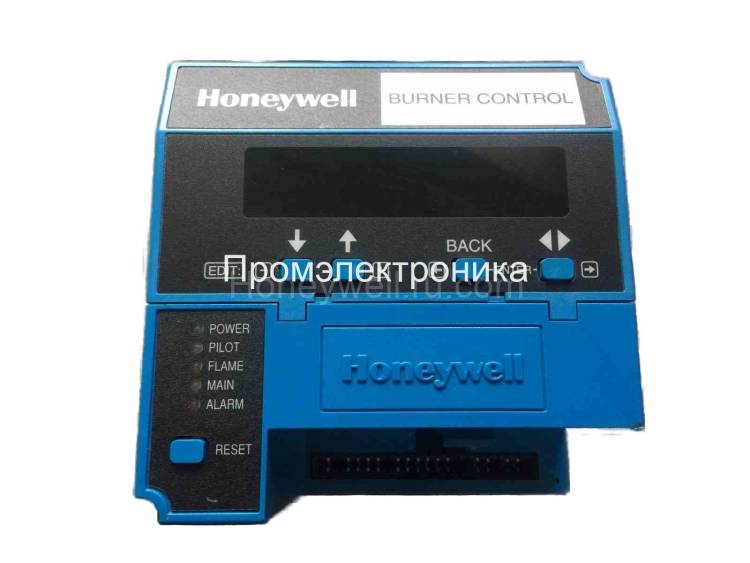

Honeywell RM7895A1048

Honeywell RM7895A1048 - микропроцессорное интегрированное управление первичной горелкой для автоматических газовых, масляных или комбинированных топливных установок с одним горелкой. Обеспечивает уровень безопасности, функциональные возможности и возможности, отличные от обычных элементов управления.

Функции включают автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Для работы необходимы суббаза, усилитель и предварительный таймер.

Варианты включают интерфейс ПК, модуль отображения клавиатуры, DATA CONTROLBUS ™ MODULE, модуль удаленного отображения, первый расширительный сигнализатор и программное обеспечение COMBUSTION SYSTEM MANAGER ™.

Сменные пламенные усилители.

Дополнительное локальное или дистанционное оповещение о работе и информации о неисправности.

Энергонезависимая память сохраняет файлы истории и статус последовательности после потери питания.

Возможность удаленного дистанционного сброса.

Выбираемый перехват или блокировка при потере пламени.

Проверка переключателя воздушного потока.

Product Specifications

Application

On-Off Primary Control with Prepurge

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Used With

7800 Series Amplifiers

Weight (lb)

1 lb 15 oz

Weight (kg)

0.9 kg

Comments

Includes ignition cut-out during PFEP

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Approvals, Canadian Standards Association

Certified, File No. LR95329-3.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

Intermittent

Interlocks

Selectable

PrePurge

Determined by ST7800A Purge Timer Card

Early Spark Termination

Special Sequence

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

Delayed Main Valve

No

Pilot Type

intermittent

Vibration

0.5 G environment
