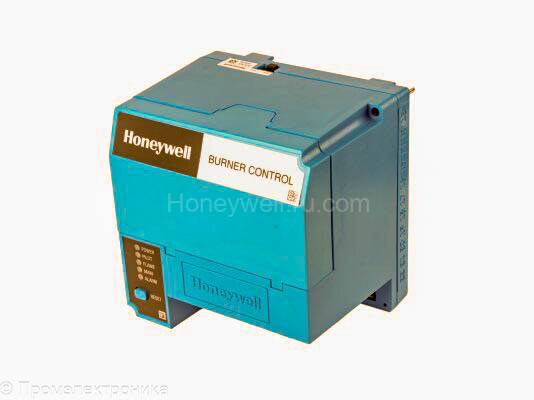

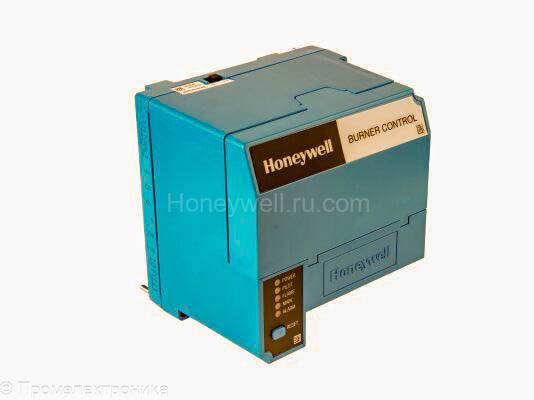

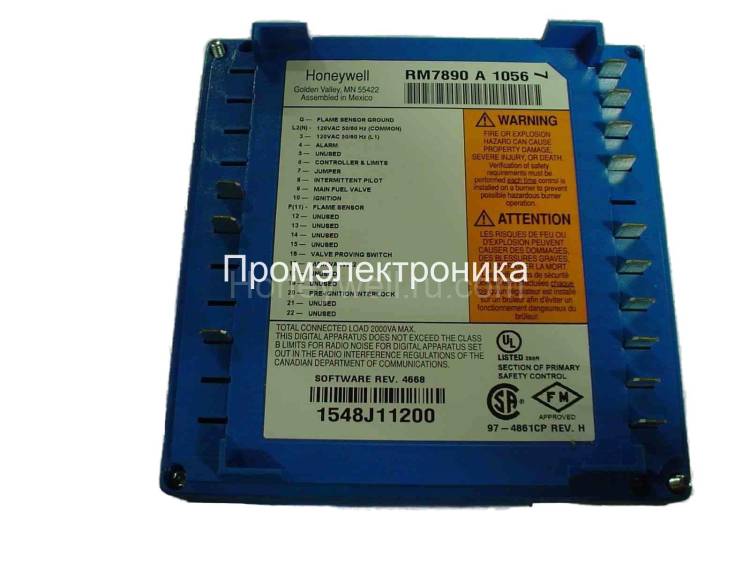

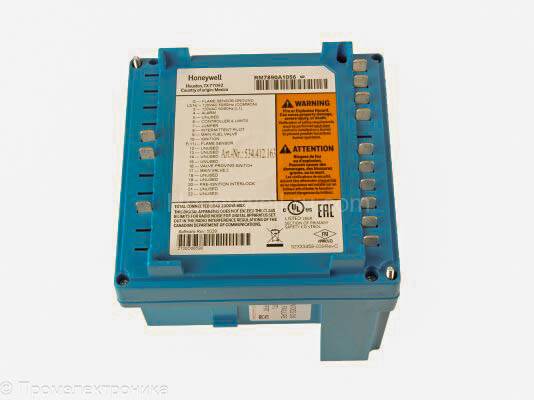

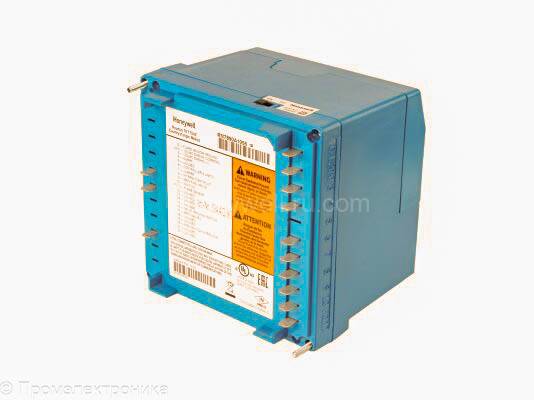

Honeywell RM7890A1056

Интегрированное включение / выключение управления первичной горелкой для автоматических газовых, масляных или комбинированных топливных установок с одним горелкой. Требуется дисплей S7800A1142 для программирования функции VPS.

Функции включают автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Суббаза и усилитель необходимы для работы.

Индикатор питания мигает Код неисправности при блокировке.

Варианты включают в себя интерфейс ПК, модуль отображения клавиатуры, DATA CONTROLBUS ™ MODULE, модуль удаленного отображения, первый расширительный сигнализатор и программное обеспечение COMBUSTION SYSTEM MANAGER ™.

Пять светодиодов предоставляют информацию о последовательности.

Сменные пламенные усилители.

Дополнительное локальное или дистанционное оповещение о работе и информации о неисправности.

Энергонезависимая память сохраняет файлы истории и статус последовательности после потери питания.

Возможность удаленного дистанционного сброса.

Выбираемый перехват или блокировка при потере пламени.

Содержит функцию проверки арматуры - для настройки требуется экран клавиатуры S7800A1142 (не прилагается).

Product Specifications

Application

On-Off Primary Control w/VPS

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 13 oz

Weight (kg)

0.8 kg

Comments

Includes programmable VPS (Valve Proving Switch) check feature and blinking LED fault annunciation

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Approvals, Canadian Standards Association

Certified, File No. LR95329-3.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

Intermittent

Preignition

Yes

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier.

Pilot Type

intermittent

Vibration

0.5 G environment
