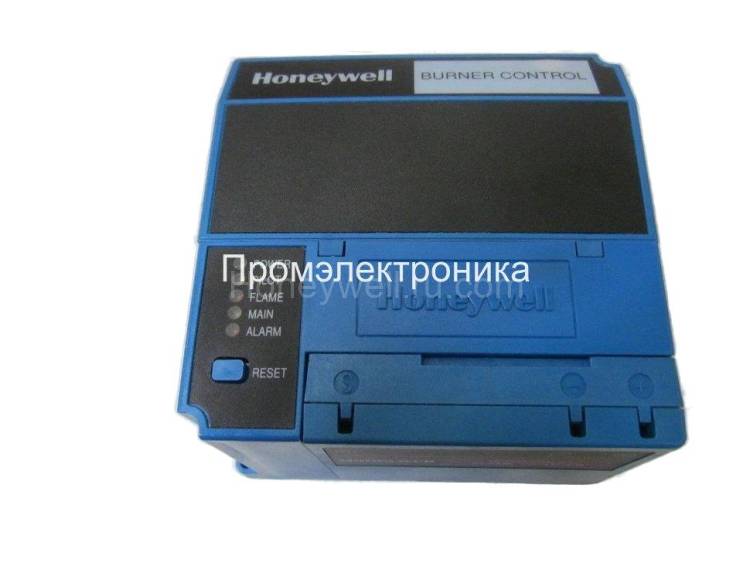

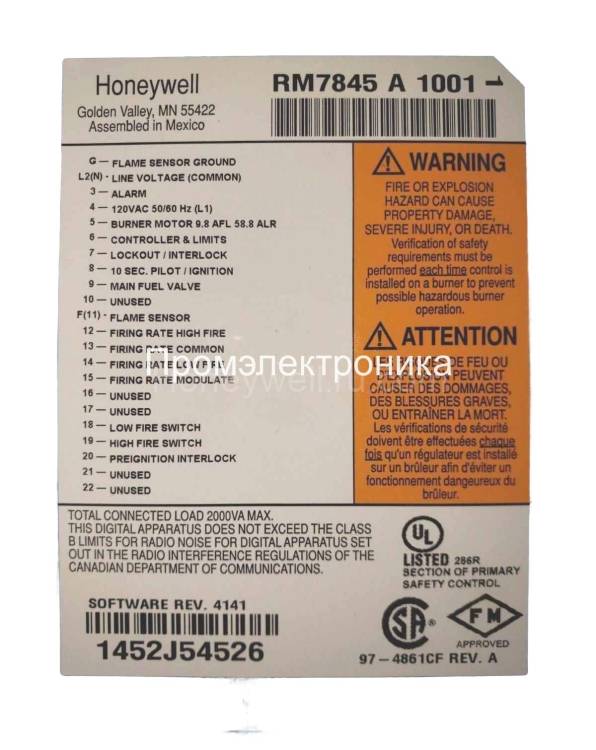

Honeywell RM7845A1001

Интегрированное управление горелкой на основе микропроцессора для автоматических газовых, масляных, угольных или комбинированных топливных установок. Обеспечивает безопасность, функциональные возможности и функции, отличные от обычных элементов управления.

Функции включают автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Доступ для проверки напряжения.

Гибкость приложений и возможности коммуникационного интерфейса.

Пять светодиодов предоставляют информацию о последовательности.

Пять функций Run / Test Switch.

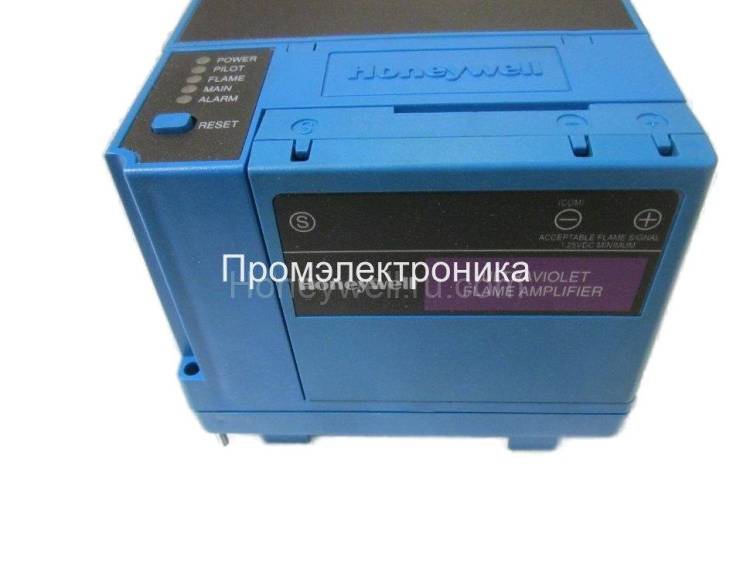

Сменные пламенные усилители.

Локальное или дистанционное оповещение о работе RM7840 и информации о неисправности.

Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания.

Совместим с существующими детекторами горения Honeywell.

Product Specifications

Application

Programming Control

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 13 oz

Weight (kg)

0.8 kg

Comments

LHL-LF&HF Proven

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Approvals, Canadian Standards Association

Certified, File No. LR95329-3.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

10 sec

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

15 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

AirFlow Check

User selectable

Pilot Type

interrupted

Vibration

0.5 G environment
