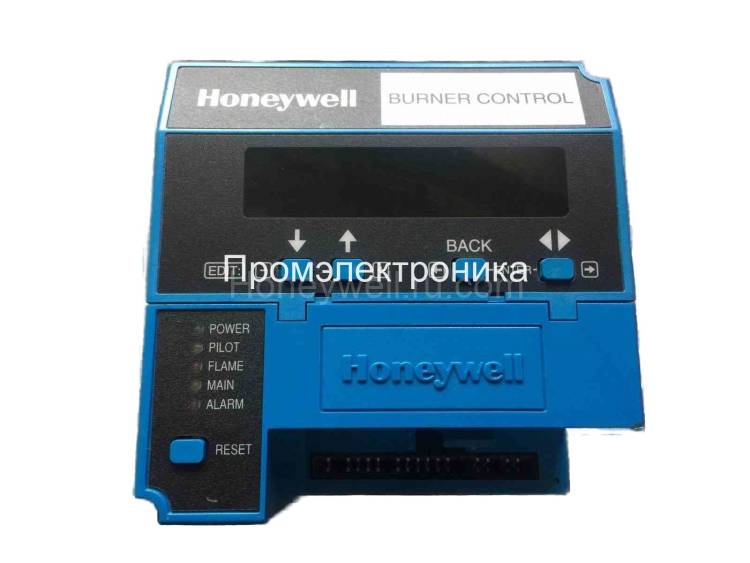

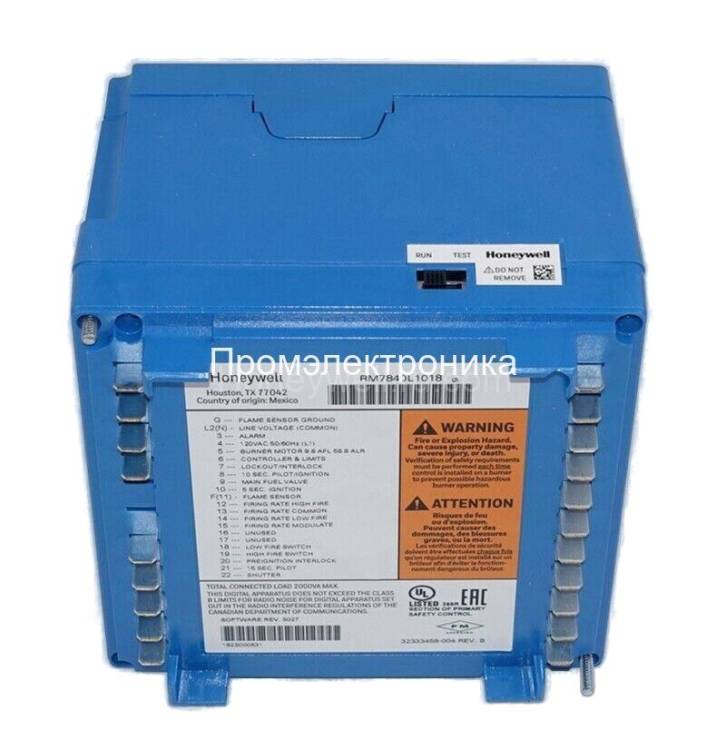

Honeywell RM7840L1018

Honeywell RM7840L1018 - интегрированное управление горелкой на основе микропроцессора для автоматических газовых, масляных, угольных или комбинированных топливных установок. Обеспечивает безопасность, функциональные возможности и функции, отличные от обычных элементов управления.

Функции включают автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Доступ для проверки напряжения.

Гибкость приложений и возможности коммуникационного интерфейса.

Пять светодиодов предоставляют информацию о последовательности.

Пять функций Run / Test Switch.

Сменные пламенные усилители.

Локальное или дистанционное оповещение о работе RM7840 и информации о неисправности.

Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания.

Совместим с существующими детекторами горения Honeywell.

На Дисплее с клавиатурой выводятся следующие данные о работе горелки:
— Состояние последовательности.
— Время выполнения последовательности.
— Состояние удержания.
— Состояние блокировки/выдачи аварийного сигнала.
— Интенсивность сигнала о пламени.
— Общее число выполненных циклов операций.
— Общая продолжительность операций в часах.
— Данные о последних по времени шести
неисправностях:
• Циклы операции к моменту неисправности
• Сообщение о неисправности и ее код.
• Время выполнения операций в часах к моменту
неисправности
• Состояние последовательности к моменту
неисправности.
• Время выполнения последовательности к моменту
неисправности.
— Диагностическая информация:
• Тип прибора.
• Тип усилителя пламени.
• Время реагирования на погасание пламени.
• Код изготовителя.
• Состояние On/Off всех дискретных входов.
• Выбранное время предварительной продувки.
• Версия программного обеспечения и модуля Дисплея с
клавиатурой.
• Состояние конфигурационных перемычек.

Product Specifications

Application

Programming Control

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 13 oz

Weight (kg)

0.8 kg

Comments

LHL-LF&HF Proven

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Approvals, Canadian Standards Association

Certified, File No. LR95329-3.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

10 sec or 15 sec

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

15 sec

Early Spark Termination

Yes, 5 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

AirFlow Check

User selectable

Second Stage Pilot Valve

Interrupted

Pilot Type

interrupted

Vibration

0.5 G environment
