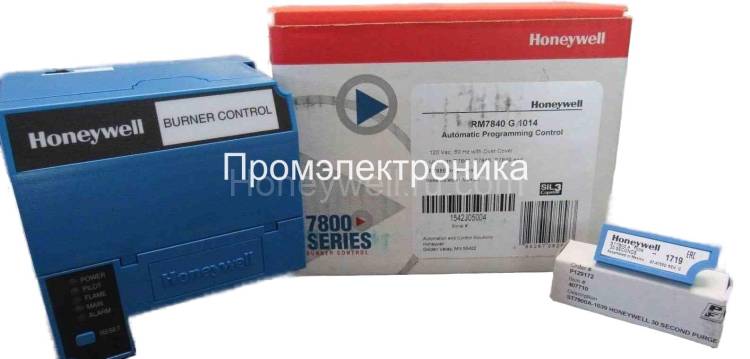

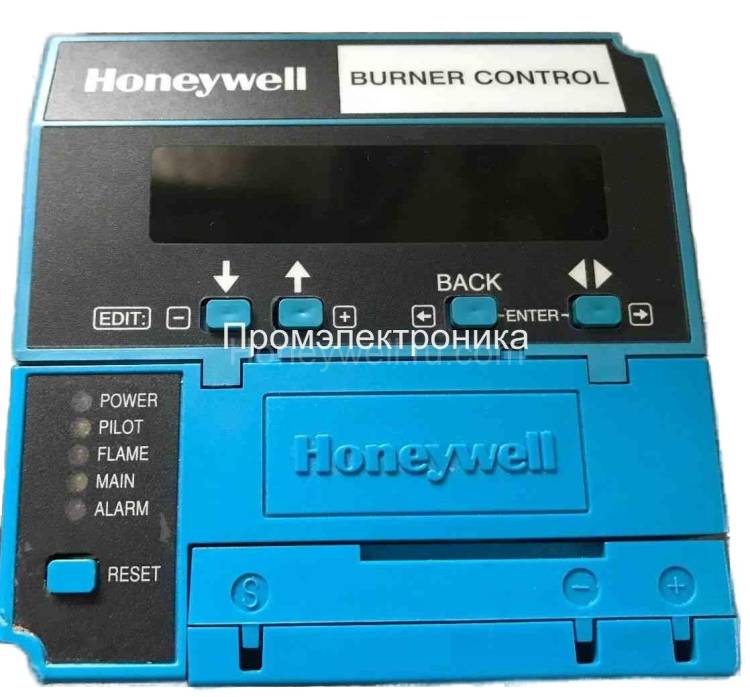

Honeywell RM7838C1012

Honeywell RM7838C1012 - интегрированное управление горелкой для промышленных полуавтоматически работающих газовых, масляных, угольных или комбинированных топливных установок. Включает функцию проверки клапанов с дисплеем клавиатуры S7800A1142.

Функции включают в себя чистку, запуск пуска горелки, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Задерживает прием топлива в камеру сгорания до тех пор, пока пилотное пламя не будет запущено а затем контролирует пламя в течение периода работы, одновременно предоставляя индикацию состояния системы.

Включает модуль отображения клавиатуры S7800A1142.

Пять светодиодов предоставляют информацию о последовательности.

Прерывистый пилотный клапан.

Сменный пламенный усилитель.

Доступ для проверки напряжения.

Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания.

Выбираемый период установления пилотного пламени.

Обеспечивает гибкость применения и дополнительный интерфейс коммуникационного интерфейса.

Совместим с существующими детекторами горения Honeywell.

С функцией проверки клапана и программируемым временем продувки.

Индикатор питания показывает код неисправности при блокировке системы.

Product Specifications

Application

Semi Automatic Programming Control w/VPS

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 10 oz

Weight (kg)

0.7 kg

Comments

Includes programmable VPS (Valve Proving Switch) check feature and blinking LED fault annunciation

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

10 sec or Intermittent

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800C Purge Timer Card

PostPurge

programmed with S7800A1142 display

Early Spark Termination

Yes, 5 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800C Plug-in Purge Timer Card.
