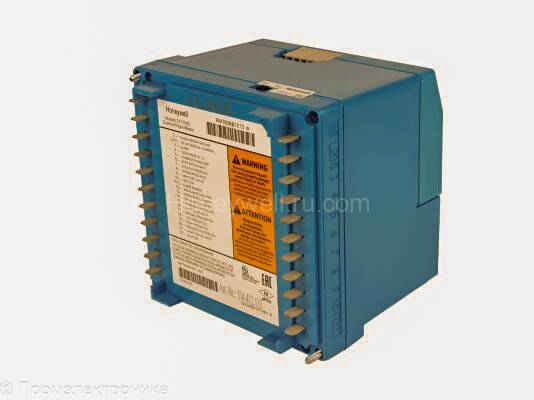

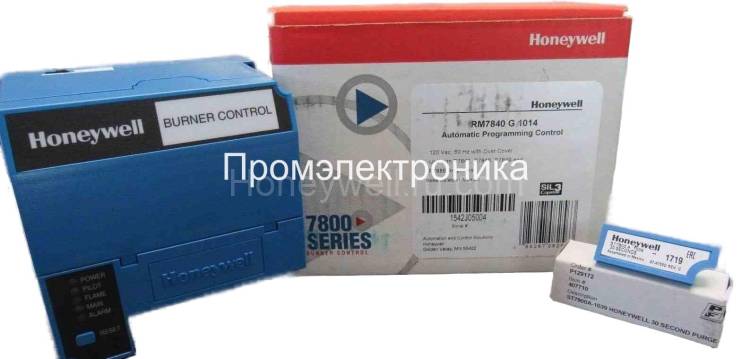

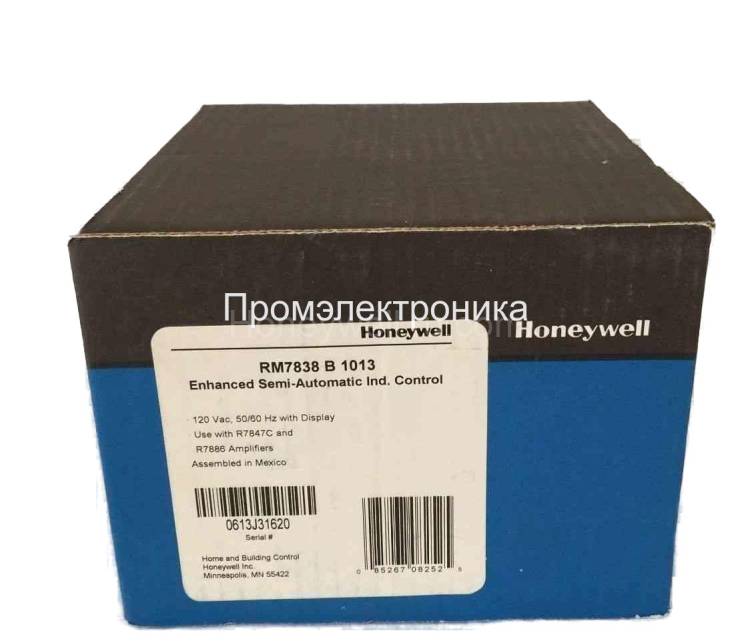

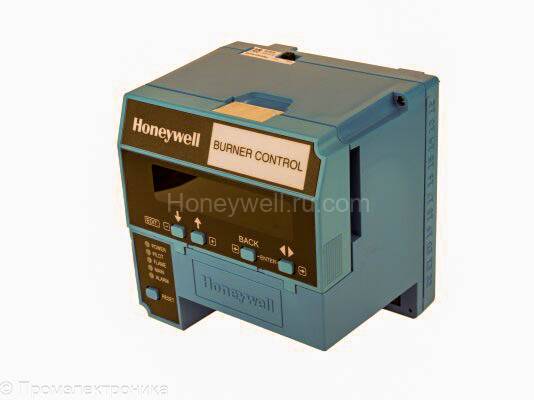

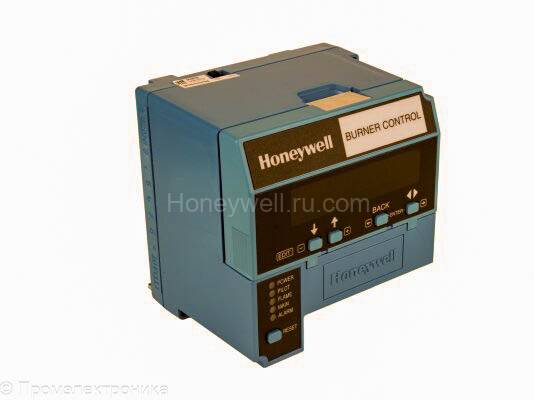

Honeywell RM7838B1013

Надежность и безопасность промышленных процессов — ваш главный приоритет. Когда речь идет об управлении горелочными устройствами, компромиссы недопустимы. Компания "Промэлектроника", официальный дилер Honeywell в России, представляет вашему вниманию передовое решение — полуавтоматический программируемый контроллер горения Honeywell RM7838B1013.

Этот релейный модуль, построенный на базе современного микропроцессора, является сердцем системы управления для автоматизированного и безопасного розжига газовых, жидкотопливных и комбинированных промышленных горелок. Он разработан для интеграции в котельные, технологические печи, промышленные нагреватели и другое оборудование, где требуется безупречный контроль над процессом горения.

Область применения и функциональное назначение

Honeywell RM7838B1013 — это не просто реле, а интеллектуальный центр управления. Его основная задача — обеспечить безопасную последовательность операций при запуске и работе горелки. Контроллер задерживает подачу топлива в камеру сгорания до тех пор, пока не будет установлено стабильное запальное пламя, и осуществляет непрерывный мониторинг пламени в течение всего рабочего цикла.

Ключевые функции включают в себя:

• Автоматизированная последовательность запуска: Контроллер выполняет все необходимые шаги, от предварительной продувки (очистки) камеры сгорания до розжига запальной и основной горелки.
• Непрерывный контроль пламени: Используя совместимые усилители и датчики, модуль мгновенно реагирует на срыв пламени, отключая подачу топлива и предотвращая аварийные ситуации.

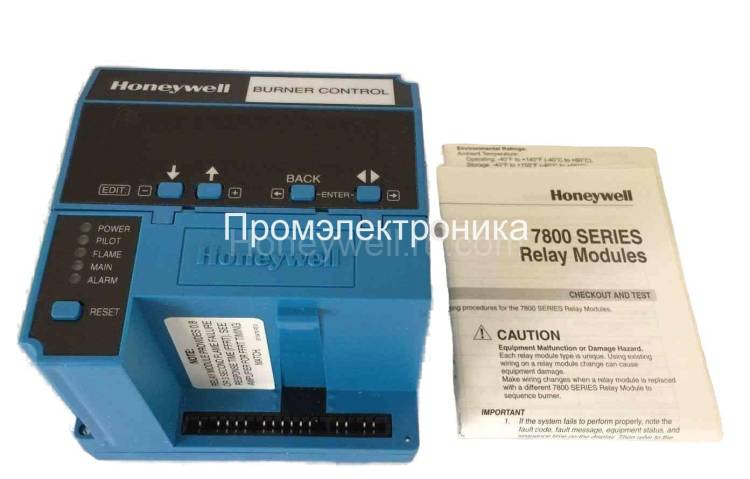

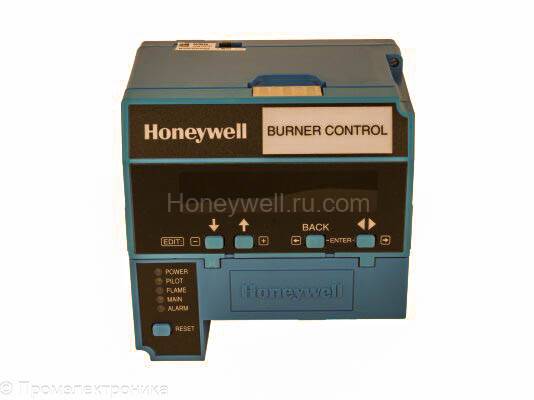

• Индикация состояния системы: Встроенный клавиатурный модуль отображения (Keyboard Display Module - KDM) S7800 и пять светодиодных индикаторов (Питание, Запальник, Пламя, Основная горелка, Авария) предоставляют оператору полную и понятную информацию о текущем статусе системы в режиме реального времени.
• Комплексная самодиагностика: Система постоянно выполняет самодиагностику и проверку внешних цепей, что гарантирует высочайший уровень безопасности и готовности к работе.
• Устранение неисправностей: В случае сбоя контроллер не просто блокирует систему, но и предоставляет подробные диагностические коды, что значительно ускоряет поиск и устранение причин неполадок.

Преимущества и технологические особенности

Микропроцессорная технология: Основа контроллера — это надежный микропроцессор, который обеспечивает выполнение сложных логических операций, недоступных для традиционных электромеханических реле. Это гарантирует стабильную и долговечную работу на протяжении многих лет.

Гибкость применения:

• Сменные усилители пламени: Контроллер совместим с широким спектром сменных усилителей пламени Honeywell (R7847, R7849, R7861 и др.), что позволяет адаптировать его для работы с различными типами датчиков (ионизационные, ультрафиолетовые) и видами топлива.
• Выбираемый период стабилизации запальника: Вы можете выбрать оптимальное время для установления пилотного пламени — 4 или 10 секунд, в зависимости от требований вашего оборудования.
• Прерывистый режим работы запальника: Повышает энергоэффективность и продлевает срок службы запального устройства.
• Настраиваемое время предпусковой продувки: Длительность продувки определяется установкой соответствующей карты таймера ST7800A, что позволяет точно настроить систему под объем камеры сгорания.

Безопасность и надежность:

• Энергонезависимая память: Даже в случае полного отключения электропитания, контроллер сохраняет всю историю работы и статусы блокировок. Это бесценная функция для анализа причин сбоев и быстрого восстановления работоспособности.
• Проверка блокировок (Interlocks): Перед каждым запуском система проверяет исправность всех подключенных защитных устройств (датчиков давления, температуры и т.д.).
• Раннее отключение искры: Система отключает зажигание через 5 секунд после появления стабильного пламени, что экономит ресурс трансформатора розжига.

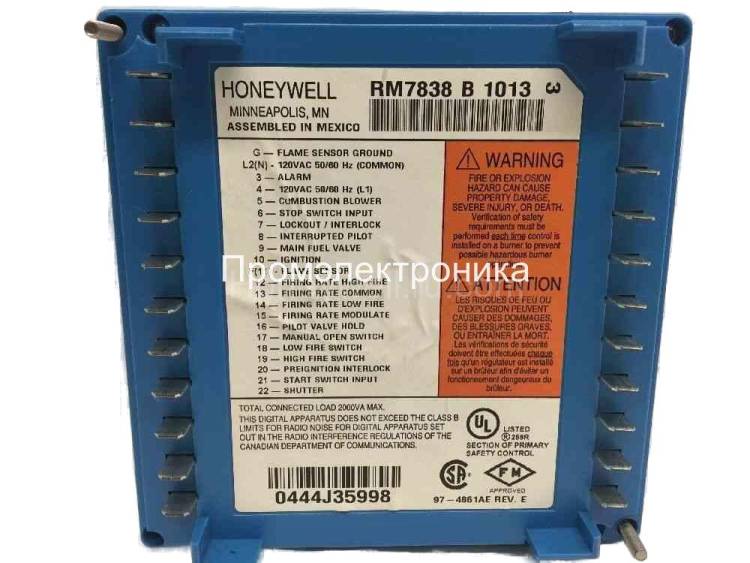

• Доступ для проверки напряжения: Конструкция предусматривает удобный доступ к клеммам для проведения электрических измерений без демонтажа устройства.

Расширенная диагностика с модулем S7800

Входящий в комплект модуль отображения S7800 превращает RM7838B1013 в мощный диагностический инструмент. Он отображает:

• Силу сигнала пламени: Помогает точно настроить датчик и предотвратить ложные срабатывания.
• Статус и время последовательности: Показывает, на каком этапе находится процесс запуска или работы.
• Статус блокировки и аварийные сообщения: Предоставляет коды и текстовые описания последних шести неисправностей, включая информацию о рабочем цикле и часах наработки на момент сбоя.
• Системную информацию: Тип устройства, версия ПО, тип усилителя пламени и многое другое.

Технические характеристики

• Напряжение питания: 120 В переменного тока (+10% / -15%)
• Частота: 50/60 Гц (±10%)
• Время установления запального пламени: 4 или 10 секунд (выбирается)
• Время установления основного пламени: 10 секунд или прерывистый режим
• Диапазон рабочих температур: от -40 °C до +60 °C
• Габариты (с цоколем Q7800A): 127 мм (ширина) x 127 мм (высота) x 133 мм (глубина)
• Вес: 0.7 кг
• Сертификация: UL Component Recognized, CSA Certified, FCC Part 15 Class B.

Состав системы и необходимые компоненты

Для полноценной работы контроллера Honeywell RM7838B1013 требуется доукомплектовать его следующими компонентами:

1. Универсальный монтажный цоколь: Q7800A или Q7800B.
2. Сменный усилитель сигнала пламени: R7847, R7848, R7849, R7851, R7852, R7861, или R7886 (выбирается под тип топлива и датчика).
3. Карта таймера продувки: ST7800A (выбирается под требуемое время продувки).
4. Датчик пламени: Соответствующий выбранному усилителю.
