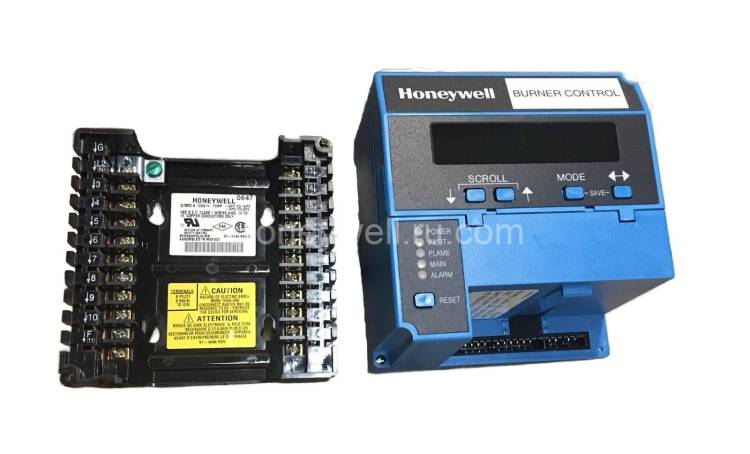

Honeywell RM7823A1016

Honeywell RM7823A1016 - интегрированный пламенный переключатель на микропроцессоре для обнаружения пламени с использованием ректификации, ультрафиолетового (УФ) или инфракрасного (ИК) источника. Обеспечивает уровень безопасности, функциональные возможности и возможности, отличные от обычных элементов управления.

Может быть оснащен любым усилителем серии 7800 для обеспечения действия реле от двух однополюсных реле с двойным броском (SPDT), когда присутствует пламя или нет.

RM7823A и EC7823 являются реле только для датчиков пламени.

Подходящий первичный контроль должен использоваться для обеспечения безопасной проверки, блокировки безопасности, переключения нагрузки и других функций, требуемых в системах защиты от пламени.

Три светодиода для индикации питания, пламени и тревоги.

Доступ для проверки напряжения.

Энергонезависимая память.

Совместим с существующими детекторами горения Honeywell.

Product Specifications

Application

Flame Switch

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 13 oz

Weight (kg)

0.8 kg

Comments

two SPDT outputs

Frequency

50 Hz; 60 Hz (±10%)

Approvals, Underwriters Laboratories Inc.

Component Recognized, File No. MP268; Guide No. MCCZ.

Approvals, Canadian Standards Association

Certified, File No. LR95329-3.

Voltage

120 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier.

Vibration

0.5 G environment
