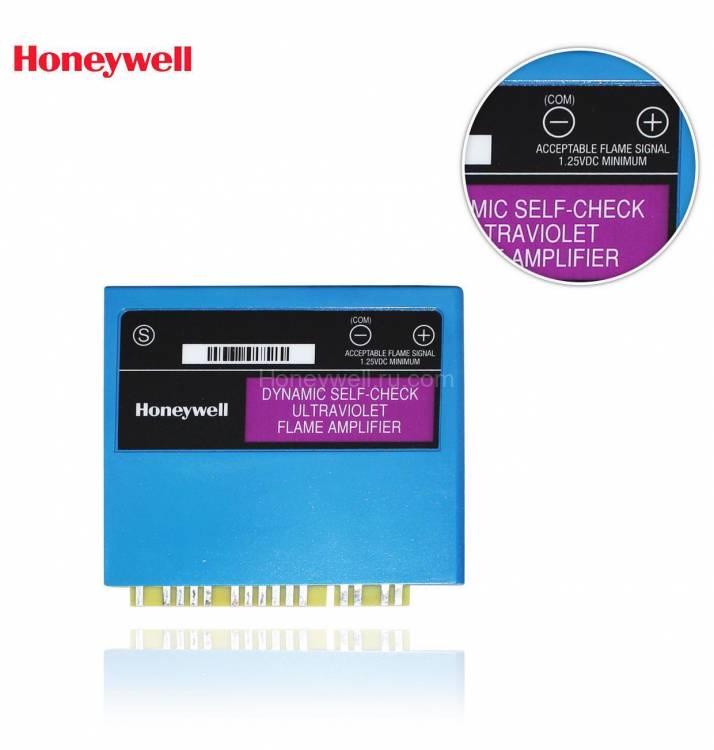

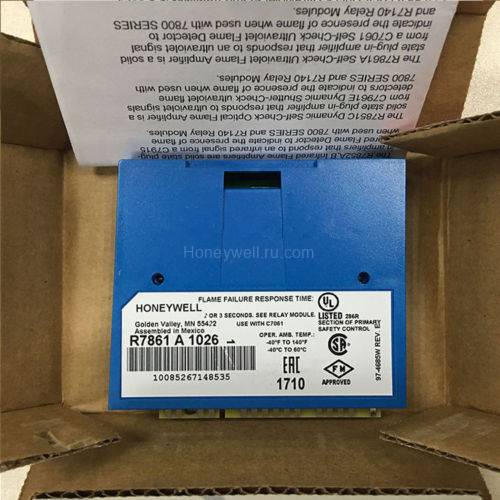

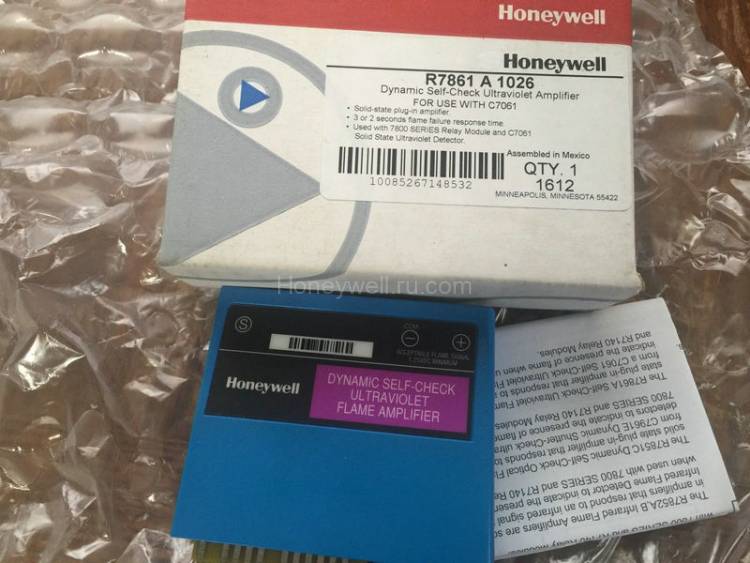

Honeywell R7861A1000/U

Honeywell R7861A1000 твердотельные вставные усилители, которые реагируют на входы пламегасителя, указывают на наличие пламени при использовании с ретрансляционными модулями 7800 SERIES.

Время отклика пламени составляет 0,8 или 3,0 секунды.

Уровень сигнала пламени составляет от 0,0 до 5,0 В постоянного тока.

Подключите к релейному модулю 7800 через разъем края печатной платы, который предназначен для правильной ориентации.

Контрольные сигналы пламени для измерения напряжения сигнала пламени усилителя.

Цветные метки идентифицируют тип обнаружения пламени.

Динамическое самотестирование тестирует детекторы и все электронные компоненты в системе обнаружения пламени.

Модуль реле 7800 SERIES блокируется при аварийном отключении при сбое системы обнаружения пламени.

Совместимость с существующими детекторами пламени Honeywell (заказывается отдельно).

Product Specifications

Dimensions (in.)

3 3/8 in. high x 3 9/16 in. wide x 7/8 in. deep.

Dimensions (mm)

85 mm high x 91 mm wide x 23 mm deep x

Weight (lb)

2.5 oz.

Comments

Color: Purple

Approvals, Underwriters Laboratories Inc.

Listed: File No. MP268, Guide No. MCCZ

Approvals, Canadian Standards Association

Certified: File No. LR95329-3

Customer Special

N/S

Operating Humidity Range (% RH)

85% RH continuous, non-condensing

Operating Temperature Range (F)

-40 F to +140 F

Operating Temperature Range (C)

-40 C to +60 C

Shipping and Storage Temperature Range (F)

-40 C to +65 C

Flame Failure Response Time (sec)

1.0 sec

Vibration

0.5 G continuous

Approvals, Control Safety Devices

N/S

Approvals, Swiss RE

Acceptable

Approvals, Factory Mutual

Approved: Report No. 1V9A0.AF

Weight (g)

71g

Self Checking

Dynamic Self-Check

Use With Primary Safety Control

7800 SERIES Relay Modules

Use With Flame Sensor

Gas, oil, coal: Ultraviolet Flame Sensor C7061
