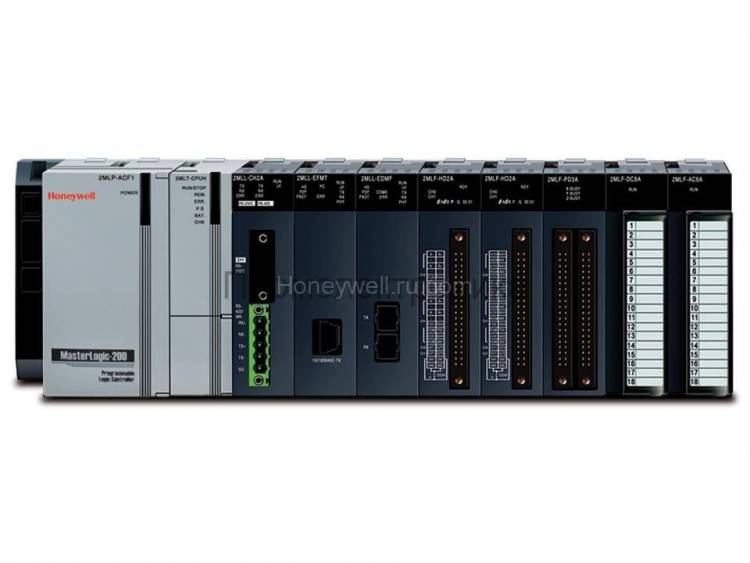

Honeywell MasterLogic 200R

Модули центрального процессора:

2MLI-CPUU
Высокоскоростной ЦП (без резервирования) (макс. количество точек вводавывода: 6144)
2MLR-CPUH/T
Высокоскоростной ЦП (без резервирования или с резервированием), ведущее устройство, TP/CAT5 (макс. количество точек ввода-вывода: 23 808)
2MLR-CPUH/F
Высокоскоростной ЦП (без резервирования или с резервированием), ведущее устройство, оптоволокно (макс. количество точек ввода-вывода: 23 808)

Стойка ввода-вывода, кабели (2MLI-CPUU)

Стойка главного ЦП (только для 2MLI-CPUU)
2MLB-M04A для установки 4 модулей

2MLB-M06A для установки 6 модулей

2MLB-M08A для установки 8 модулей

2MLB-M12A для установки 12 модулей

Стойка расширения ввода-вывода (только для 2MLI-CPUU)
2MLB-E04A для установки 4 модулей

2MLB-E06A для установки 6 модулей

2MLB-E08A для установки 8 модулей

2MLB-E12A для установки 12 модулей

Модуль питания (только для 2MLI-CPUU)
2MLP-ACF1
вход: 100–240 В~ При 5 В=: 3 А При 24 В=: 0,6 А
2MLP-ACF2
Вход: 100–240 В~ При 5 В=: 6 А
2MLP-AC23
Вход: 100–240 В~ При 5 В=: 8,5 A
2MLP-DC42
Вход 24 В= При 5 В=: 6 A

Кабель расширения ввода-вывода (только для 2MLI-CPUU)
2MLC-E041 Длина: 0,4 м

2MLC-E061 Длина: 0,6 м

2MLC-E121 Длина: 1,2 м

2MLC-E301 Длина: 3,0 м

2MLC-E501 Длина: 5,0 м

2MLC-E102 Длина: 10,0 м

2MLC-E152 Длина: 15,0 м

Главная стойка ввода-вывода, модули интерфейса ввода-вывода, кабели (2MLR-CPUH/T и 2MLR-CPUH/F)

Стойка главного ЦП (для 2MLR-CPUH/T, 2MLR-CPUH/F)
2MLR-M06P стойка ЦП для установки 6 модулей

Стойка расширения вводавывода (для 2MLR-CPUH/T, 2MLR-CPUH/F)
2MLR-E12P стойка ввода-вывода для установки 12 модулей

Модули питания
2MLR-AC13 8,5 A, напряжение (110 В)

2MLR-AC23 8,5 A, напряжение (220 В)

2MLR-AC12 5,5 A, напряжение (110 В)

2MLR-AC22 5,5A, напряжение (220 В)

Модули интерфейса ввода-вывода (для 2MLR-CPUH/T, 2MLR-CPUH/F)
2MLR-DBSF модуль интерфейса ввода-вывода, оптоволокно

2MLR-DBST модуль интерфейса ввода-вывода, витая пара кат. 5
2MLR-DBSH модуль интерфейса ввода-вывода, гибридный (оптоволокно и витая пара кат. 5)

Модули связи

Модули FEnet
2MLL-EFMF
• Fast Ethernet (многомодовый оптоволоконный кабель), ведущее устройство • 10/100 Мбит/с
2MLL-EFMT
• Fast Ethernet (витая пара кат. 5), ведущее устройство • 10/100 Мбит/с

Модули Snet
2MLL-C22A
• Последовательная связь • RS232C, 2 канала
2MLL-C42A
• Последовательная связь • RS422 (485), 2 канала
2MLL-CH2A
• Последовательная связь • RS232C — 1 канал/RS422 (485) — 1 канал

Модуль Profibus-DP
2MLL-PMEA Ведущий модуль Profibus-DP

2MLL-PSRA Модуль удаленного интерфейса Profibus-DP (ведомый)

2MLL-PSEA Ведомый модуль интерфейса Profibus-DP

Модуль DeviceNet

2MLL-DMEA Ведущий модуль DeviceNet

Модули дискретного ввода-вывода

Модули дискретных входов
2MLI-D21A Вход 24 В=, 8 точек (с втекающим/вытекающим током)

2MLI-D22A Вход 24 В=, 16 точек (с втекающим/вытекающим током)

2MLI-D24A Вход 24 В=, 32 точки (с втекающим/вытекающим током)

2MLI-D28A Вход 24 В=, 64 точки (с втекающим/вытекающим током)

2MLI-D22B Вход 24 В=, 16 точек (с вытекающим током)

2MLI-D24B Вход 24 В=, 32 точки (с вытекающим током)

2MLI-D28B Вход 24 В=, 64 точки (с вытекающим током)

2MLI-A12A Вход 110 В~, 16 точек

2MLI-A21A Вход 220 В~, 8 точек

2MLI-D21D Вход 24 В=, 8 точек (диагностика канала)

2MLI-A21C 110–220 В~, 8 точек, изолированные

Модули дискретных выходов
2MLQ-RY1A Выход реле, 8 точек (для 2 A, single COM.)

2MLQ-RY2A Выход реле, 16 точек (2 A)

2MLQ-RY2B Выход реле, 16 точек (2 A), с варистором

2MLQ-TR2A Транзисторный выход, 16 точек (0,5 A, с втекающим током)

2MLQ-TR4A Транзисторный выход, 32 точки (0,1 A, с втекающим током)

2MLQ-TR8A Транзисторный выход, 64 точки (0,1 A, с втекающим током)

2MLQ-TR2B Транзисторный выход, 16 точек (0,5 A, с вытекающим током)

2MLQ-TR4B Транзисторный выход, 32 точки (0,1 A, с вытекающим током)

2MLQ-TR8B Транзисторный выход, 64 точки (0,1 A, с вытекающим током)

2MLQ-SS2A Выход симистора, 16 точек (0,6 A)

2MLQ-RY1D Выход реле, 8 точек (диагностика канала)

Модули аналоговых входов/выходов, высокоскоростного счетчика HSC, управления положением

Модули аналоговых входов
2MLF-AV8A
• В ход напряжения: 8 каналов • 1 ... 5 В=/0... 5 В=/0... 10 В=/–10... +10 В=
2MLF-AC8A
• В ход тока: 8 каналов • 4 ... 20 мА=/0... 20 мА=

2MLF-AD8A

• Вход напряжения/тока: 8 каналов

2MLF-AD4S
• В ход напряжения/тока: 4 канала • Изоляция между каналами

2MLF-AD16A

• Вход напряжения/тока: 16 каналов

2MLF-AC4H • В ход тока: 4 канала, HART

Модули аналоговых выходов
2MLF-DV4A
• Выход напряжения: 4 канала • 1 ... 5 В=/0... 5 В=/0... 10 В=/–10... +10 В=
2MLF-DC4A
• Выход тока: 4 канала • 4 ... 20 мА=/0... 20 мА=
2MLF-DC4S
• Выход тока: 4 канала • И золяция между каналами
2MLF-DV8A
• Выход напряжения: 8 каналов • 1 ... 5 В=/0... 5 В=/0... 10 В=/–10... +10 В=
2MLF-DC8A
• Выход тока: 8 каналов • 4 ... 20 мА=/0... 20 мА=

2MLF-DC4H

• Выход тока: 4 канала, HART

Модуль входа термопары

2MLF-TC4S
• В ход температуры (термопара), 4 канала

• Изоляция между каналами

Модуль входа терморезистора

2MLF-RD4A

Вход температуры (терморезистор), 4 канала

Модуль высокоскоростного счетчика
2MLF-H02A
• Вход напряжения (открытый коллектор) • 2 00 кГц, 2 канала
2MLF-HD2A
• Дифференциальный вход (линейный усилитель) • 5 00 кГц, 2 канала

Модуль управления положением
2MLF-P03A Импульсный выход (открытый коллектор), 3 оси

2MLF-P02A Импульсный выход (открытый коллектор), 2 оси

2MLF-P01A Импульсный выход (открытый коллектор), 1 ось

2MLF-PD3A Импульсный выход (линейный усилитель), 3 оси

2MLF-PD2A Импульсный выход (линейный усилитель), 2 оси

2MLF-PD1A Импульсный выход (линейный усилитель), 1 ось

Модули Profibus-DP
MPL-AC8C Аналоговый вход тока, 8 каналов

MPL-AV8C Аналоговый вход напряжения, 8 каналов

MPL-D22C Вход постоянного тока, 16 точек

MPL-D24C Вход постоянного тока, 32 точки

MPL-DT4C1 Вход постоянного тока, 16 точек/выход TR, 16 точек (0,5 А, с втекающим током)

MPL-DC4C Аналоговый выход тока, 4 канала

MPL-DT4C Вход постоянного тока, 16 точек/выход TR, 16 точек (0,5 А, с вытекающим током)

MPL-DV4C Аналоговый выход напряжения, 4 канала

MPL-RY2C Выход реле, 16 точек

MPL-TR2C Выход TR, 16 точек (0,5 A, с вытекающим током)

MPL-TR2C1 Выход TR, 16 точек (0,5 A, с втекающим током)

MPL-TR4C Выход TR, 32 точки (0,5 A, с вытекающим током)

MPL-TR4C1 Выход TR, 32 точки (0,5 A, с втекающим током)

Модули DeviceNet
MDL-D22C Вход постоянного тока, 16 точек

MDL-D24C Вход постоянного тока, 32 точки

MDL-DT4C Вход постоянного тока, 16 точек/выход TR, 16 точек (0,5 А, с вытекающим током)

MDL-DT4C1 Вход постоянного тока, 16 точек/выход TR, 16 точек (0,5 А, с втекающим током)

MDL-RY2C Выход реле, 16 точек

MDL-TR2C Выход TR, 16 точек (0,5 A, с вытекающим током)

MDL-TR2C1 Выход TR, 16 точек (0,5 A, с втекающим током)

MDL-TR4C Выход TR, 32 точки (0,5 A, с вытекающим током)

MDL-TR4C1 Выход TR, 32 точки (0,5 A, с втекающим током)

Модули Modbus
MSL-D22A Вход постоянного тока, 16 точек

MSL-D24A Вход постоянного тока, 32 точки

MSL-TR2A Выход TR, 16 точек (0,1 A, с втекающим током)

MSL-TR4A Выход TR, 32 точки (0,1 A, с втекающим током)

MSL-RY2A Выход реле, 16 точек

MSL-DT4A Вход постоянного тока, 16 точек/выход TR, 16 точек (0,1 А, с втекающим током)

Особенности Honeywell MasterLogic 200R:
• Мощные и универсальные процессоры с высоким быстродействием (28 нс/шаг, флэш-память, замена без отключения
питания)
• Резервирование ЦП — бесперебойное переключение на резервный ЦП в пределах 50 мс при отказе основного ЦП
• Резервирование источников питания — для ЦП и стоек ввода-вывода
• Резервирование сетевого интерфейса — кольцевая топология, обеспечивающая два маршрута к стойкам ввода-
вывода
• Резервирование канала связи с ЧМИ
• Обмен данными через одноранговые соединения — выделенные каналы Ethernet 100 Мбит/с
• Компактный размер — снижение требований к свободному месту для стоек и шкафов, сокращение расходов на
доставку и хранение
• Открытые сетевые протоколы — Profibus™ DP, DeviceNet™, Modbus...
• Открытый обмен данными — Ethernet, оптоволокно (100 Мбит/с), последовательный интерфейс RS232/RS422
