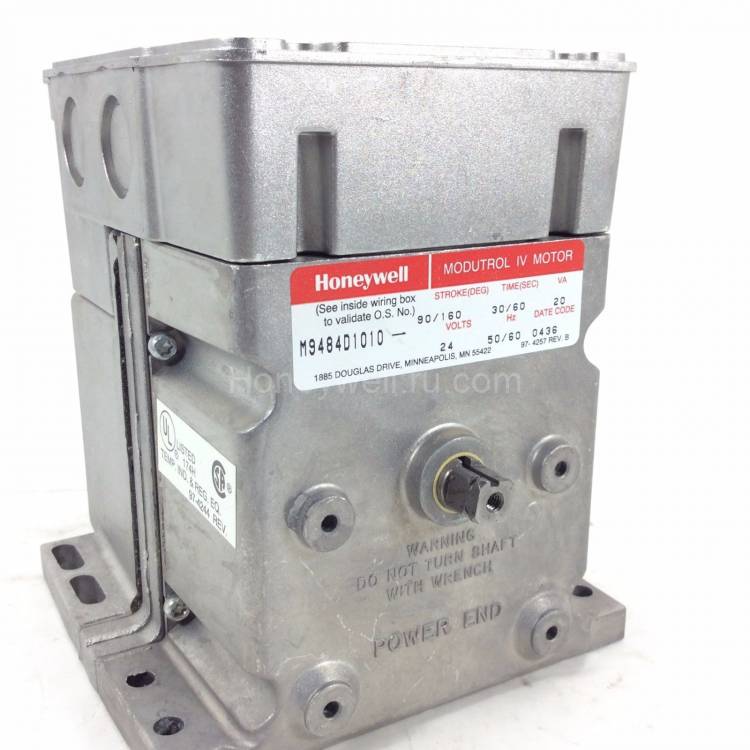

Honeywell M9484D1010

Двигатели Modutrol IV - это двигатели с пружинным возвратом и без пружинного возврата, обычно используются для управления задвижками и клапанами.

Honeywell M9484D1010 для установки моторного вала в любой позиции между открытым и закрытым положением используют модулирующий пропорциональный сигнал 130 Ом.

Вибростойкая схема электронного привода.

Регулируется трехпроводным пропорциональным контроллером.

Ход регулируется от 90 или 160 градусов.

Product Specifications

Dimensions (in.): 6.45 in high x 5.5 in wide x 7.3 in deep
Dimensions (mm): 164 mm high x 140 mm wide x 185 mm deep
Item Type: Product
Frequency: 50 Hz; 60 Hz
Approvals, Underwriters Laboratories Inc.: Listed: File No. E4436, Guide No. XAPX for USA and Canada
Supply Voltage: 24 Vac
Power Consumption: 15 W
Timing: 90 degree stroke-- 30 seconds, 160 degree stroke-- 60 seconds
Ambient Temperature Range (F): -40 F to +150 F
Ambient Temperature Range (C): -40 C to +66 C
Switch Ratings: At 120 Vac-- 7.2 AFL, 43.2 ALR, 40 VA pilot duty opposite contact; At 240 Vac-- 3.6 AFL, 21.6 ALR, 40 VA pilot duty opposite contact
Input Signal: 135 ohm
Stroke: Adjustable; 90 to 160 degrees, Symmetrical
Shaft Dimensions (in.): double-ended, 3/8 in. square
Torque Rating (lb-in.): 150 lb-in.
Torque Rating (Nm): 17 Nm
Additional Torque Ratings (lb-in.): Breakaway-- 300 lb-in.
Additional Torque Ratings (Nm): Breakaway-- 34.0 Nm
Factory Stroke Setting: 160 degrees
Shaft Dimensions (mm): double-ended, 9.5 mm square
Deadweight Load on Shaft: Either End-- 200 lb (300 lb combined power and auxiliary shafts); 90.8 kg (136 kg combined power and auxiliary shafts);
