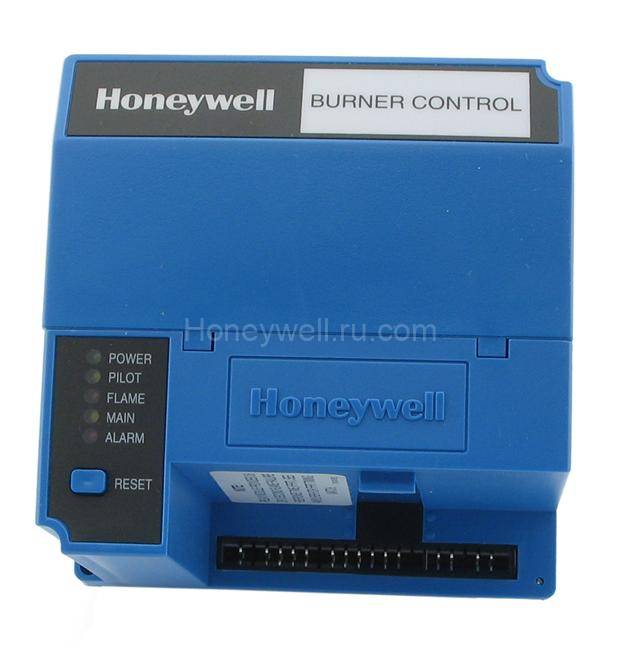

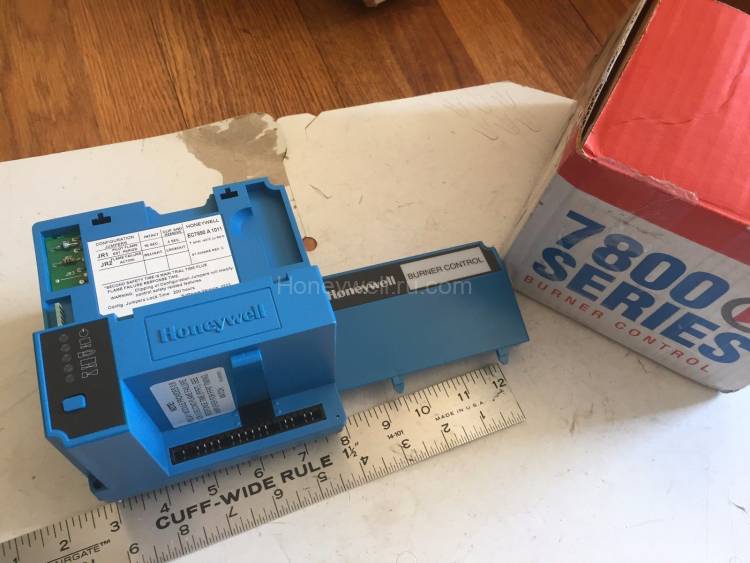

Honeywell EC7890B1010

Honeywell EC7890B1010 - микропроцессорное интегрированное управление первичной горелкой для автоматических газовых, масляных или комбинированных топливных установок с одной горелкой. Обеспечивает уровень безопасности, функциональные возможности и возможности, отличные от обычных элементов управления.

Функции включают в себя автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Суббаза и усилитель необходимы для работы.

Варианты включают интерфейс ПК, модуль отображения клавиатуры, DATA CONTROLBUS ™ MODULE, модуль удаленного отображения, первый расширительный сигнализатор и программное обеспечение COMBUSTION SYSTEM MANAGER ™.

Пять светодиодов предоставляют информацию о последовательности.

Сменные пламенные усилители.

Дополнительное локальное или дистанционное оповещение о работе и информации о неисправности.

Энергонезависимая память сохраняет файлы истории и статус последовательности после потери питания.

Возможность удаленного дистанционного сброса.

Выбираемый перехват или блокировка при потере пламени.

Product Specifications

Application

On-Off Primary Control

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 13 oz

Weight (kg)

0.8 kg

Comments

Includes Shutter Drive Capability

Frequency

60 Hz (±10%),50 Hz

Voltage

220 to 240 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

Intermittent

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier.

Pilot Type

intermittent

Vibration

0.5 G environment
