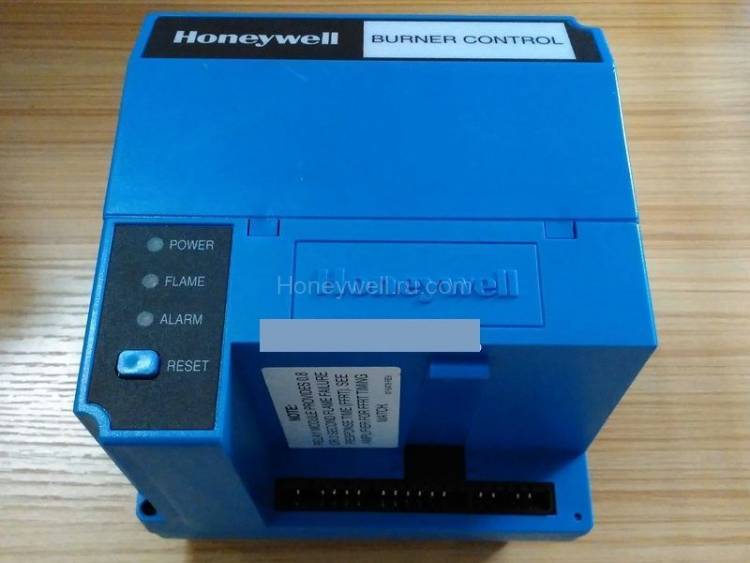

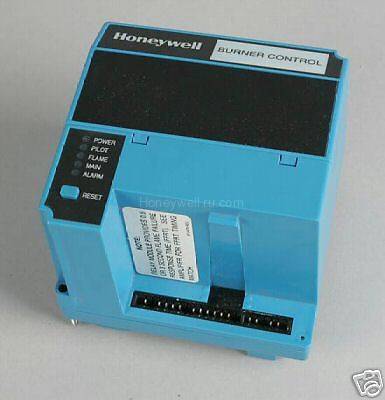

Honeywell EC7840L1014/U

Используется встроенная система управления горелкой для использования в горелках с газом, маслом, углем или комбинированным топливом. Обеспечивает безопасность, функциональные возможности и функции, выходящие за рамки обычных элементов управления. С функцией проверки клапана. Требуется дисплей клавиатуры S7800A1142.

Функции включают в себя автоматическое определение последовательности горелок, контроль пламени, индикацию состояния системы, систему или самодиагностику и устранение неисправностей.

Доступ для проверки напряжения.

Гибкость приложений и возможности коммуникационного интерфейса.

Пять светодиодов предоставляют информацию о последовательности.

Индикатор питания мигает кодом неисправности при блокировке.

Пять функций Run / Test Switch.

Сменные пламенные усилители.

Локальное или дистанционное оповещение об операции и информация о неисправности (необязательно).

Энергонезависимая память сохраняет файлы истории и статус блокировки после потери питания.

Совместим с существующими детекторами горения Honeywell.

RM7800 поставляется с модулем отображения клавиатуры S7800A1142.

Клавиатура, необходима для настройки функции проверки продувки и изменения времени очистки.

Product Specifications

Application

Programming Control w/VPS

Dimensions (in.)

5 in. wide x 5 in. high x 5 1/4 in. deep with Q7800A Subbase x 6 3/32 in. deep with Q7800B Subbase

Dimensions (mm)

127 mm wide x 127 mm high x 133 mm deep with Q7800A Subbase x 155 mm deep with Q7800B Subbase

Weight (lb)

1 lb 10 oz

Weight (kg)

0.7 kg

Comments

Requires S7800A1142 Display, LHL-LF&HF Proven

Frequency

60 Hz (±10%),50 Hz

Voltage

220 to 240 Vac (+10, -15%)

Shipping and Storage Temperature Range (F)

-40 F to +140 F

Shipping and Storage Temperature Range (C)

-40 C to +60 C

Approvals, Federal Communications Commission

FCC Part 15, Class B, Emissions.

Flame Establishing Period - Pilot

4 sec or 10 sec

Flame Establishing Period - Main

10 sec or 15 sec

Interlocks

Lockout

Preignition

Yes

PrePurge

Determined by ST7800A Purge Timer Card

PostPurge

programmed with S7800A1142 display

Early Spark Termination

Yes, 5 sec

Required Components

Q7800A,B Universal Wiring Subbases. R7847, R7848, R7849, R7851, R7852, R7861, or R7886 Flame Signal Amplifier. ST7800A Plug-in Purge Timer Card.

AirFlow Check

User selectable

Second Stage Pilot Valve

selectable

Pilot Type

interrupted

Vibration

0.5 G environment
