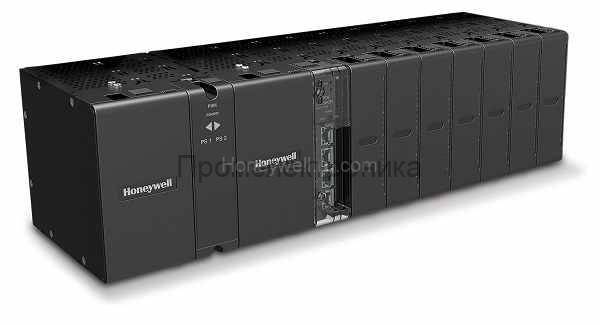

Honeywell ControlEDGE

Стойки

1 900RR0-0200 Стойка CPM с резервированием (в сборе)
2 900R04-0200 Стойка на 4 гнезда под модули ввода/вывода, без резервного источника
питания (в сборе)
3 900R08-0200 Стойка на 8 гнезд под модули ввода/вывода, без резервного источника
питания (в сборе)
4 900R12-0200 Стойка на 12 гнезд под модули ввода/вывода, без резервного источника
питания (в сборе)
5 900R08R-0200 Стойка на 8 гнезд под модули ввода/вывода, с резервным источником питания
(в сборе)
6 900R12R-0200 Стойка на 12 гнезд под модули ввода/вывода, с резервным источником
питания (в сборе)
Процессорный модуль (CPM)
7 900CP1-0200 Процессорный модуль (CPM)
Модуль связи
8 900SP1-0200 Дополнительный процессорный модуль (EPM)
9 900ES1-0100 Модуль последовательной связи 4-портовый, 2 порта RS232, 2 порта RS485
Модуль ввода/вывода
10 900U01-0100 Универсальный модуль ввода/вывода
11 900A01-0202 Универсальный 8-канальный модуль аналоговых входов: терморезисторов,
термопар, В
12 900A16-0103 16-канальный модуль аналоговых входов высокого уровня
13 900B01-0301 4-канальный модуль аналоговых выходов 0–20 мА
14 900B08-0202 8-канальный модуль аналоговых выходов 0–20 мА (5 модулей/стойка)
15 900G03-0202 Модуль цифровых входов 16-канальный 120/240 В~
16 900G32-0101 Модуль цифровых входов 24 В= 32-канальный
17 900G01-0202 16-канальный модуль цифровых замыкающих входов

18 900G04-0101 16-канальный модуль цифровых изолированных входов 125/240 В~ – 125 В=
19 900H03-0202 Модуль цифровых выходов 8-канальный 120/240 В~
20 900H32-0102 32-канальный модуль цифровых выходов 24 В=
21 900H01-0202 Модуль цифровых релейных выходов 8-канальный
22 900K01-0201 Модуль 4-канальный импульсных/частотных сигналов
Питание
23 900P01-0301 Источник питания 120/240 В~, 60 Вт
24 900P24-0301 Источник питания 24 В=, 60 Вт
25 900PSM-0200 Резервный модуль контроля электроснабжения
Клеммные колодки
26 900TEK-0200 Корпус клеммной колодки, черный, 20 посадочных мест, тип Euro
27 900TER-0200 Корпус клеммной колодки, красный, 20 посадочных мест, тип Euro
28 900TCK-0200 Корпус клеммной колодки, черный, 36 посадочных мест, тип Euro
29 900TBR-0200 Клеммная колодка высокого напряжения (с перегородками)
30 900TBK-0200 Клеммная колодка низкого напряжения (с перегородками)
Удаленная клеммная колодка и кабель для нее
31 900RTS-0001
Удаленная клеммная колодка (RTP) для цифровых входов, цифровых выходов
и аналоговых выходов
32 900RTA-L001 Удаленная клеммная колодка для аналоговых входов
33 900RTR-H001 Удаленная клеммная колодка (RTP) для релейных выходов
34 900RTC-L210 Низковольтный кабель для подсоединения удаленной клеммной колодки (1,0
м, 3,28 фута)
35 900RTC-L225 Низковольтный кабель для подсоединения удаленной клеммной колодки (2,5
м, 8,2 фута)
36 900RTC-L250 Низковольтный кабель для подсоединения удаленной клеммной колодки (5,0
м, 16,4 фута)
37 900RTC-H210 Высоковольтный кабель для подсоединения удаленной клеммной колодки (1,0
м, 3,28 фута)
38 900RTC-H225 Высоковольтный кабель для подсоединения удаленной клеммной колодки (2,5
м, 8,2 фута)
39 900RTC-H250 Высоковольтный кабель для подсоединения удаленной клеммной колодки (5,0
м, 16,4 фута)
40 900RTC-3410 Кабель низковольтный для подсоединения удаленной клеммной колодки 16/32
канала (1,0 м, 3,28 фута)
41 900RTC-3425 Кабель низковольтный для подсоединения удаленной клеммной колодки 16/32
канала (2,5 м, 8,2 фута)
42 900RTC-3450 Кабель низковольтный для подсоединения удаленной клеммной колодки 16/32
канала (5,0 м, 16,4 фута)
43 900RTC-BA10 Аналоговые выходы – кабель для подсоединения удаленной клеммной
колодки, 8 каналов 1,0 м
44 900RTC-BA25 Аналоговые выходы – кабель для подсоединения удаленной клеммной
колодки, 8 каналов 2,5 м
45 900RTC-BA50 Аналоговые выходы – кабель для подсоединения удаленной клеммной
колодки, 8 каналов 5,0 м
Принадлежности
46 51307946-001 Защитная крышка, CPM/EPM
47 51452262-503 Комплект маркировочных этикеток для модуля ввода/вывода
48 900TNF-0200 Заглушка клеммной колодки
49 900RNF-0200 Заглушка для стойки CPM с резервированием (без модуля переключения на
резерв (RSM))
50 900TSS-0001 Шина заземления для подключения проводов заземления экранов кабелей
(2 шт. в комплекте)
51 900J02-0001 Перемычки клеммной колодки (10, 2-контактные перемычки)

52 900J10-0001 Перемычки клеммной колодки (10, 10-контактные перемычки)
53 51205995-501 Резистор MI/MP 250 Ом, комплект из 8 шт.
Сетевые устройства
54 50008930-001 8-портовый сетевой коммутатор MOXA, режим Multi
55 50008930-002 16-портовый сетевой коммутатор MOXA, режим Multi
56 50135395-001 Оптоволоконный конвертер Ethernet
57 50008930-004 MOXA: 8-портовый сетевой коммутатор, режим Single
58 50008930-003 MOXA: 16-портовый сетевой коммутатор, режим Single
59 50135395-002 MOXA: Оптоволоконный конвертер IMC-101-S-SC, режим Single
60 50008930-008 Коммутатор-концентратор Ethernet 16-портовый с поддержкой режима Multi
mode, G3
61 50135395-003 Оптоволоконный конвертер Ethernet – Multi-Mode,G3
Комплекты программного обеспечения
62 SP-CSPLC1 Исполнительная среда для ПЛК ControlEdge
63 SP-EMD151-
ESD Комплект ПО ControlEdge Builder R151, электронный вариант дистрибуции ПО
64 SP-EMD151 Комплект ПО ControlEdge Builder R151
65 SP-EMD140-
ESD Комплект ПО ControlEdge Builder R140, электронный вариант дистрибуции ПО
66 SP-EMD140 Комплект ПО ControlEdge Builder R140
67 SP-EBLDR1 Лицензия клиента ПО ControlEdge Builder
68 SP-MAPLC1 Пакет для перехода – годовая подписка на одного пользователя

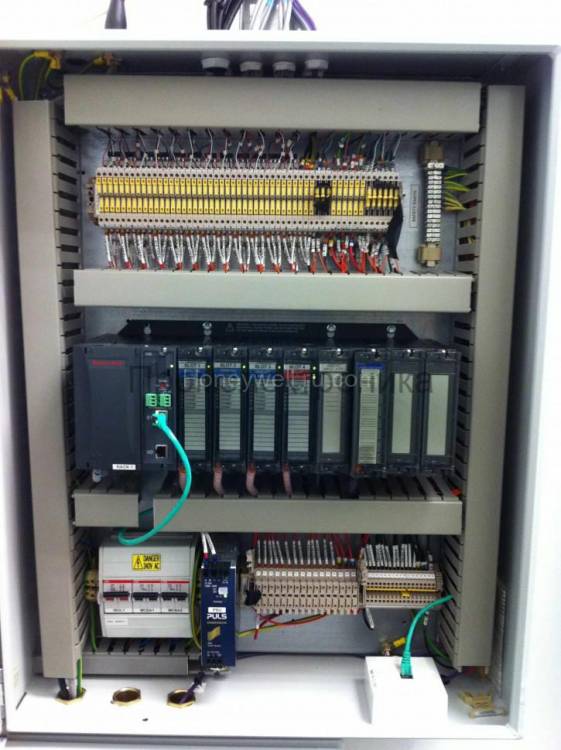

ПЛК Honeywell ControlEdge создан на основе проверенной временем платформы серии 900, включающей стойки и источники питания, которые в настоящее время используются в контроллере HC900.

• Первый ПЛК с универсальными модулями ввода-вывода с поддержкой HART для повышения гибкости настройки конфигурации

• ПЛК спроектирован и разработан корпорацией Honeywell, которая является мировым лидером в области автоматизации технологических процессов на протяжении более чем 40 лет

• Тесная интеграция с лучшей в классе распределенной системой управления (РСУ) Honeywell Experion, системой диспетчерского управления и сбора данных (SCADA) и системой безопасности

• Встроенные средства резервирования контроллера • Возможность резервирования источников питания

• Два типа источников питания: 60-ваттный на 24 В= и на 110/240 В~

• Возможность применения методики реализации проектов Honeywell LEAP и поддержка универсальных модулей ввода-вывода для повышения гибкости конфигурации

• Стойки ввода-вывода различных размеров • Интеграция с системами и устройствами сторонних производителей, такими как двигатели, приводы и компрессоры
