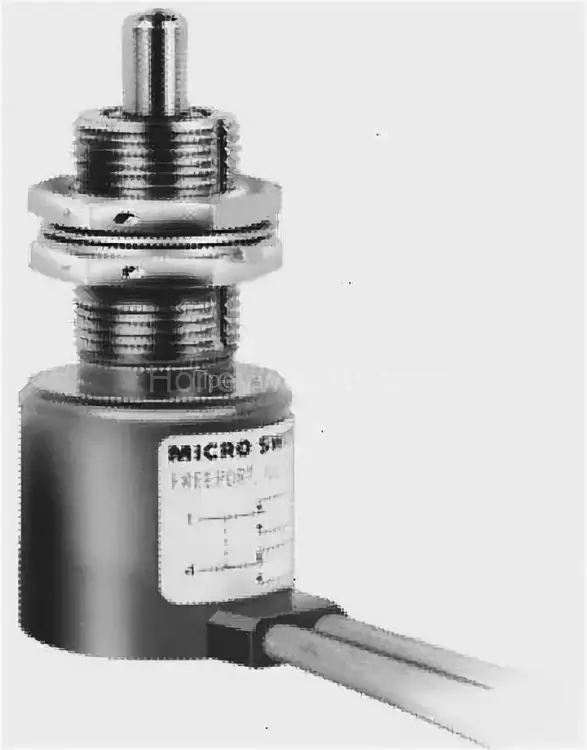

Honeywell 21CH38-18 – герметичный концевой выключатель (микропереключатель) серии CH, с роликовым плунжером

Honeywell 21CH38-18 – это высоконадежный герметичный концевой выключатель серии CH (Micro Switch™) с роликовым плунжером. Он предназначен для эксплуатации в жестких условиях и обеспечивает точное срабатывание при достижении конечных положений механизмов. Благодаря прочной корпусной конструкции из нержавеющей стали и пыле- влагозащищенному исполнению, данный микропереключатель гарантирует стабильную работу в промышленной автоматизации, на транспорте и даже в авиакосмической сфере. Ниже приведены его полные технические характеристики, подробное описание преимуществ и сфер применения, а также информация о дилере и SEO-параметры страницы.

Технические характеристики Honeywell 21CH38-18

• Тип устройства: герметичный концевой выключатель (микропереключатель) Honeywell CH серии (компактный ограничительный переключатель).
• Конфигурация контактов: SPDT (Single Pole Double Throw) – переключающий контакт 1NO+1NC (один нормально открытый + один нормально закрытый контакт).
• Схема контактов: одна общая точка (COM), переключающаяся между нормально разомкнутым (NO) и нормально замкнутым (NC) контактами. Обеспечивает гибкость подключения в цепь контроля положения.
• Электрические параметры: номинальный ток коммутации до 4 А (постоянного тока) при напряжении 28 В DC. Подходит для низковольтных силовых цепей и цепей управления. Для резистивной нагрузки – до 4 А, для индуктивной нагрузки – до 2 А (при 28 В DC).
• Материал и исполнение корпуса: прочный корпус из нержавеющей стали, выдерживающий агрессивные среды. Корпус полностью герметизирован в соответствии со стандартом MIL-PRF-8805  – гарантирована защита от пыли, влаги, масел и других загрязнений, соответствующая военным требованиям надежности.
• Актуатор (привод): верхний роликовый плунжер (толкатель с роликом). Ролик изготовлен из коррозионностойкой нержавеющей стали. Конструкция позволяет регулировать угол положения ролика с шагом 45° и фиксировать его, подстраивая под особенности механизма. При необходимости узел ролика можно снять для упрощения монтажа.
• Монтаж: резьбовой корпусной ввод диаметром 5/8 дюйма-24 UNEF (тонкая резьба). В комплекте – две стопорные гайки с отверстиями под контровочную проволоку (для предотвращения самооткручивания при вибрации). Такой монтаж обеспечивает надежную фиксацию переключателя на панели или крепежном кронштейне.
• Подключение: вывод проводами (кабелем) – встроен гибкий кабель типа SJO (3-жильный) для удобства подключения к электрической цепи. Это обеспечивает герметичность ввода и простоту интеграции без необходимости пайки клемм на самом переключателе.
• Механические характеристики:
  • Усилие срабатывания: 6–12 lbs (фунтов-силы), что приблизительно соответствует 27–53 Н. Это усилие, необходимое для приведения переключателя в действие (нажатия плунжера до точки срабатывания). Данный диапазон говорит о стабильной чувствительности: переключатель не сработает от случайных легких вибраций, но гарантированно сработает при намеренном механическом воздействии в пределах заданной силы.
  • Максимальное усилие полного хода: до 30 lbs (≈ 133 Н). Это усилие, которое может быть приложено к плунжеру при полном нажатии (при полном переразгоне после точки срабатывания) без повреждения устройства. Запас прочности предотвращает поломку при допустимых перегрузках.
  • Усилие возврата: не менее 4 lbs (≈ 18 Н). После отпускания роликового плунжера пружинный механизм обеспечивает возврат в исходное положение с усилием не ниже указанного, что гарантирует размыкание контактов и готовность к следующему циклу срабатывания.
  • Предварительный ход (Pretravel): до 0,04 дюйма (≈ 1,0 мм). Это максимальный путь, который проходит плунжер от исходного положения до момента срабатывания контактов. Малый предход обеспечивает высокую точность срабатывания – переключатель реагирует на небольшое движение механизма.
  • Дифференциальный ход (Differential Travel): до 0,02 дюйма (≈ 0,5 мм). Это разница между точкой срабатывания контактов и точкой их возврата. Небольшой дифференциал говорит о малой гистерезисной задержке: положение механизма, при котором контакты размыкаются, почти совпадает с положением срабатывания – повышается точность контроля положения.
  • Дополнительный ход (Overtravel): не менее 0,25 дюйма (≈ 6,35 мм). Это запас хода плунжера после срабатывания, который позволяет механизму продолжать движение без повреждения переключателя. Значительный запас overtravel защищает устройство от ударных перегрузок и критичен в системах, где после срабатывания движение продолжается.
• Габаритные размеры: компактный корпус, примерно 76,2 мм x 25,4 мм x 25,4 мм (длина × ширина × высота) – эквивалентно 3" × 1" × 1". Небольшие размеры упрощают встраивание переключателя в ограниченное пространство.
• Вес: легкий вес (порядка нескольких десятков грамм, точное значение зависит от длины кабеля и крепежа; конструкция оптимизирована для минимальной массы, что важно, например, в авиастроении).
• Стандарты и сертификация: переключатель Honeywell 21CH38-18 сертифицирован по UL и CSA для промышленных применений, что подтверждает его безопасность и соответствие электротехническим стандартам. Герметичность протестирована по военным спецификациям (MIL-PRF-8805). Также соответствует требованиям RoHS (не содержит опасных веществ).
• Температурная устойчивость: рассчитан на работу в широком диапазоне промышленных температур (эксплуатация в условиях экстремального холода и жара, характерных для авиационной и промышленной среды). Например, устройства серии CH обычно функционируют при температурах ниже 0 °C и выше +70 °C (точный диапазон рабочей температуры соответствует военным стандартам и специфике применения). Практически это означает надежное срабатывание как в морозильной камере, так и в разогретом цеху.
• Ресурс работы: механизм snap-action (мгновенного срабатывания) Micro Switch рассчитан на множество циклов переключения без потери точности. За счет прочных материалов и защитного корпуса срок службы исчисляется сотнями тысяч циклов даже во вредных условиях (пыль, вибрация, влага). Минимальное обслуживание и длительный срок эксплуатации снижают расходы в долгосрочной перспективе.

(Примечание: 1 lb (фунт-сила) ≈ 4,45 Н. Все характеристики подтверждены технической документацией Honeywell и соответствуют серии герметичных микропереключателей CH.)

Преимущества и особенности Honeywell 21CH38-18

1. Необычайная надежность в суровых условиях. Корпус Honeywell 21CH38-18 полностью герметичен и защищен от проникновения пыли и влаги. Это достигается за счет герметичного уплотнения согласно военному стандарту MIL-PRF-8805 (Symbol 3), что эквивалентно высокому уровню пыле- и влагозащиты. Переключатель сохраняет работоспособность при воздействии загрязнений, брызг воды, смазочных материалов и даже при пониженном давлении (важно для работы на больших высотах). Маслостойкая и коррозионностойкая конструкция позволяет использовать его в среде с присутствием масел, химических реагентов и солей без риска выхода из строя. Это преимущество делает 21CH38-18 отличным выбором для промышленных предприятий, где оборудование регулярно моется, либо эксплуатируется на открытом воздухе или в контакте с технологическими жидкостями.

2. Прочный корпус из нержавеющей стали. Весь основной узел выключателя, включая его плунжер и ролик, выполнен из нержавеющей стали. Этот материал не только противостоит ржавчине, но и обладает высокой механической прочностью. Благодаря этому Honeywell 21CH38-18 выдерживает ударные нагрузки, вибрации и механический износ значительно лучше, чем пластмассовые или алюминиевые аналоги. Долговечность конструкции обеспечивает стабильную работу на протяжении многих лет. Для предприятий это означает меньшие затраты на замену и обслуживание датчиков положения, а также повышение общей надежности оборудования.

3. Компактность и легкий вес. Устройство имеет сравнительно небольшие габариты (около 76×25×25 мм) и малый вес, что особенно важно в современных установках, где пространство ограничено. Компактный дизайн позволяет интегрировать переключатель в узлы машин и механизмов с ограниченным монтажным пространством – например, в манипуляторы, приборные отсеки или на подвижные части станков. Легкий вес уменьшает нагрузку на конструкцию, что ценится в авиации и робототехнике, где каждый грамм на счету.

4. Высокоточный механизм мгновенного срабатывания (snap-action). Встроенный микропереключатель Honeywell обеспечивает мгновенное переключение контактов при достижении порогового положения плунжера. Это гарантирует четкую и повторяемую точку срабатывания, не зависящую от скорости нажатия. Минимальный дифференциальный ход (~0,5 мм) означает, что как только объект уйдет с участка ролика, контакты сразу вернутся в исходное состояние. Такая точность и малый гистерезис важны в системах, где нужно точно знать положение механизма или детали – например, в станках с ЧПУ, роботах, измерительном оборудовании. Мгновенное размыкание/замыкание контактов также уменьшает искрение и износ контактной группы, продлевая срок службы устройства.

5. Регулируемый роликовый привод. Роликовый плунжер – ключевая особенность 21CH38-18. Регулируемость ролика по углу (на 360° с фиксацией каждые 45°) дает гибкость при монтаже: вы можете настроить оптимальное положение ролика относительно движущейся детали вашего оборудования, будь то кулачок, рычаг или ползун. Более того, узел ролика можно снять, полностью отвинтив направляющую, что упрощает установку переключателя в тесных местах или его замену. Плавное вращение ролика снижает трение между переключателем и движущейся частью механизма, обеспечивая более легкое срабатывание и уменьшая износ как самого ролика, так и контактирующей детали оборудования.

6. Широкие возможности по току и напряжению. Honeywell 21CH38-18 рассчитан на коммутирование до 4 А при 28 В DC, что охватывает широкий спектр применений. Это включает управление электромагнитами, соленоидами, реле, индикаторами и другими устройствами в цепях постоянного тока. Возможность коммутировать индуктивную нагрузку (электромоторы, катушки) током до 2 А означает, что переключатель справится с нагрузками, возникающими при отключении индуктивных устройств, не выходя из строя. Контакты из качественного электротехнического сплава обеспечивают стабильный контакт без нагрева и подгорания при правильной эксплуатации. Это преимущество делает 21CH38-18 универсальным решением как для слаботочных цепей сигнализации, так и для относительно мощных исполнительных цепей.

7. Соответствие промышленным и военным стандартам. Наличие сертификаций UL (Underwriters Laboratories) и CSA (Canadian Standards Association) подтверждает, что выключатель прошел независимые испытания на безопасность и качество. Это важно при использовании в составе оборудования, подлежащего обязательной сертификации или экспортируемого за рубеж. Стандарт MIL-PRF-8805 (военная спецификация на электрические микропереключатели) гарантирует, что устройство выдерживает строгие тесты на долговечность, виброустойчивость, диапазон температур, влажность и прочие экстремальные факторы. Таким образом, покупатель получает проверенное временем решение, которому доверяют и в критически важных военных применениях, и в ответственных отраслях гражданской промышленности.

8. Простота интеграции и установки. Резьбовой корпус с размером 5/8-24 обеспечивает стандартное крепление – его можно установить в заранее подготовленное отверстие на панели оборудования или кронштейне. В комплект входят две специальные гайки: благодаря им переключатель надежно закрепляется с двух сторон панели. Отверстия в гайках позволяют пропустить контровочную проволоку (проволоку безопасности) – распространенная практика в авиации и машиностроении, чтобы гайки не раскрутились от вибрации. Готовый кабель для подключения устраняет необходимость паять или крепить отдельные провода к клеммам выключателя – достаточно подключить конец штатного кабеля к вашей цепи через стандартные разъемы или клеммные колодки. Это ускоряет монтаж и снижает риск ошибок при подключении. Кроме того, изолированный кабель исключает попадание пыли и влаги внутрь корпуса, в отличие от разъемных клемм, что дополнительно повышает надежность.

9. Минимальное обслуживание. Благодаря герметичности, внутрь корпуса не попадает пыль, грязь и влага, а значит контакты не окисляются и механика не засоряется. Не требуются регулярные смазки или очистки – переключатель рассчитан на длительную работу без обслуживания. Это особенно актуально для труднодоступных мест установки (например, внутри оборудования или в полостях станков). Устройство сохраняет свои характеристики на протяжении всего ресурса, что снижает простои оборудования и затраты на техническое обслуживание.

10. Авторитет производителя – Honeywell. Компания Honeywell – мировой лидер в области датчиков и переключателей. Бренд Micro Switch™, частью которого является серия CH, известен еще с середины 20-го века надежными решениями для аэрокосмической и промышленной автоматизации. Выбирая 21CH38-18, вы получаете продукт от производителя с десятилетиями опыта, отточенными технологиями и строгим контролем качества. Это значит, что каждый переключатель соответствует заявленным спецификациям, а в случае необходимости технической поддержки или консультации вы всегда можете рассчитывать на помощь экспертов Honeywell.

Сферы применения Honeywell 21CH38-18

Благодаря сочетанию прочности, герметичности и точности, Honeywell 21CH38-18 нашел применение в самых разных отраслях промышленности и транспорта. Вот некоторые из типичных сфер применения данного концевого выключателя:

• Промышленная автоматизация и станкостроение. Идеален для использования в автоматических линиях, конвейерах, роботизированных комплексах и станках с ЧПУ. Honeywell 21CH38-18 следит за положением подвижных частей (кареток, рычагов, поршней) и обеспечивает сигнализацию о достижении концевого положения или выходе узла за установленные границы. Например, на конвейере он может фиксировать крайнее положение перемещения товара, инициируя остановку или изменение направления. В прессах и станках – определять положение упора или заготовки для начала следующей операции. Надежность и точность переключателя повышают общую эффективность и безопасность автоматизированного производства.
• Материаловедческие и складские системы. В системах обработки и перемещения материалов (подъемники, лифты, транспортеры, краны) 21CH38-18 используется для контроля крайних положений платформ, крюков, подъемных механизмов. Его способность работать при сильных вибрациях и в запыленной среде (например, на складах сыпучих материалов или рудниках) делает его ценным компонентом, предотвращающим аварийные ситуации (перематывание троса, перегрузку). Также на погрузчиках и конвейерах выключатель служит для определения положения ограничителей или открытия/закрытия заслонок.
• Упаковочное и пищевое оборудование. В линиях розлива, фасовки и упаковки, где часто проводится мойка и требуется соблюдение гигиенических норм, герметичный переключатель Honeywell проявляет себя отлично. Коррозионностойкие материалы позволяют ему работать в условиях повышенной влажности или прямого контакта с водой (например, в моечных машинах, на конвейерах в пищевой промышленности). Он контролирует положения затворов, клапанов, движущихся лент, обеспечивая синхронную работу различных узлов машины. Быстрый отклик и точность позиционирования важны для поддержания темпа линии и предотвращения брака.
• Системы безопасности и контроля доступа. В охранных системах 21CH38-18 может выступать как датчик положения дверей, ворот, люков. Например, на промышленных объектах – фиксировать закрытое положение защитных кожухов оборудования (если кожух открыт, оборудование не запустится во избежание травм). В системах контроля доступа – определять, закрыта ли дверь или ворота (контроль периметра). Герметичное исполнение дает уверенность, что датчик сработает и под открытым небом (ворота ограждения) и в непогоду, а прочность – что он выдержит попытки механического воздействия или вибрацию (например, на дрожащих воротах).
• Авиация и транспорт. Серия CH не зря называется Aero Switches – эти переключатели широко применяются в авиационной технике. Honeywell 21CH38-18, соответствуя строгим авиационным стандартам, может использоваться в самолетах, вертолетах, поездах и другом транспорте для индикации положений шасси, закрылков, дверей, люков обслуживания, положения рулей и т.д. Его стабильная работа при низком давлении (большой высоте), вибрациях и перепадах температур делает его надежным компонентом бортовых систем. В наземном транспорте (железнодорожные составы, спецтехника) эти выключатели также ценятся за стойкость к погодным условиям и механическим нагрузкам – их применяют в системах сигнализации положения тормозов, сцепок, поворотных механизмов и пр.
• Энергетика и нефтегазовая отрасль. На объектах добычи и переработки нефти и газа, а также на электростанциях требуются взрывобезопасные и герметичные устройства для сигнализации положений задвижек, клапанов, кронов. Хотя модель 21CH38-18 не является взрывозащищенной в строгом смысле (для взрывоопасных зон нужны специальные исполнения), ее герметичность и прочность часто используются во вспомогательном оборудовании, расположенном вне прямой газовой среды. Например, на нефтеперерабатывающем заводе – для контроля положения шиберных заслонок, в системах охлаждения – для определения положения вентилей. Высокая надежность гарантирует, что критически важные процессы не выйдут из-под контроля.

Таким образом, Honeywell 21CH38-18 – универсальный концевой выключатель, закрывающий потребности сразу нескольких отраслей. Если вашему оборудованию требуется точный, долговечный и защищенный датчик конечного положения, эта модель станет одним из лучших решений в 2025 году благодаря своей проверенной надежности и соответствию современным стандартам качества.
