Honeywell 1LS19

В мире промышленной автоматизации, где каждая секунда простоя оборудования приводит к значительным издержкам, а точность позиционирования определяет качество конечного продукта, выбор надежных компонентов имеет первостепенное значение. Концевой выключатель Honeywell 1LS19 из знаменитой серии MICRO SWITCH™ LS является эталоном прочности, долговечности и точности, представляя собой результат более чем 55-летнего инженерного опыта компании Honeywell в области промышленных переключателей. Это не просто выключатель, а критически важный узел, обеспечивающий безопасность, контроль и эффективность технологических процессов в самых сложных условиях.

Промэлектроника — Ваш надежный партнер и официальный дилер Honeywell

Компания Промэлектроника с гордостью носит статус официального дилера Honeywell. Это означает, что, приобретая продукцию у нас, вы получаете:

• 100% оригинальную продукцию: Мы поставляем только сертифицированные компоненты напрямую от производителя, что исключает риск контрафакта и гарантирует соответствие всем заявленным характеристикам.
• Профессиональную техническую поддержку: Наши специалисты обладают глубокими знаниями о продуктовой линейке Honeywell и готовы оказать квалифицированную помощь в подборе оптимального решения для ваших задач, а также предоставить консультации по установке и эксплуатации.
• Гарантийные обязательства: На всю продукцию распространяется стандартная гарантия производителя.

Выбирая Промэлектроника, вы выбираете уверенность в бесперебойной и долговечной работе вашего оборудования.

Конструктивные преимущества: залог безупречной работы

Каждый элемент Honeywell 1LS19 спроектирован для работы в экстремальных промышленных условиях, обеспечивая стабильность и повторяемость на протяжении миллионов циклов срабатывания.

1. Монолитный и герметичный корпус. Основа выключателя — это прочный литой корпус из цинкового сплава с эпоксидным покрытием. Такая конструкция обеспечивает превосходную защиту от механических повреждений, ударов и вибраций. Эпоксидное покрытие создает барьер против коррозии, что позволяет использовать выключатель в средах с повышенной влажностью или наличием химически активных веществ. Конструкция является маслостойкой, водонепроницаемой и пыленепроницаемой, что подтверждается высокими классами защиты IP67 и NEMA 1, 3, 4, 6, 13.

• IP67 означает полную пыленепроницаемость и способность выдерживать временное погружение в воду на глубину до 1 метра.
• NEMA 4 подтверждает защиту от водяных струй с любого направления, что важно для оборудования, подвергающегося мойке.
• NEMA 6 гарантирует работоспособность при периодическом временном погружении в воду.
• NEMA 13 обеспечивает защиту от попадания масел и смазочно-охлаждающих жидкостей.

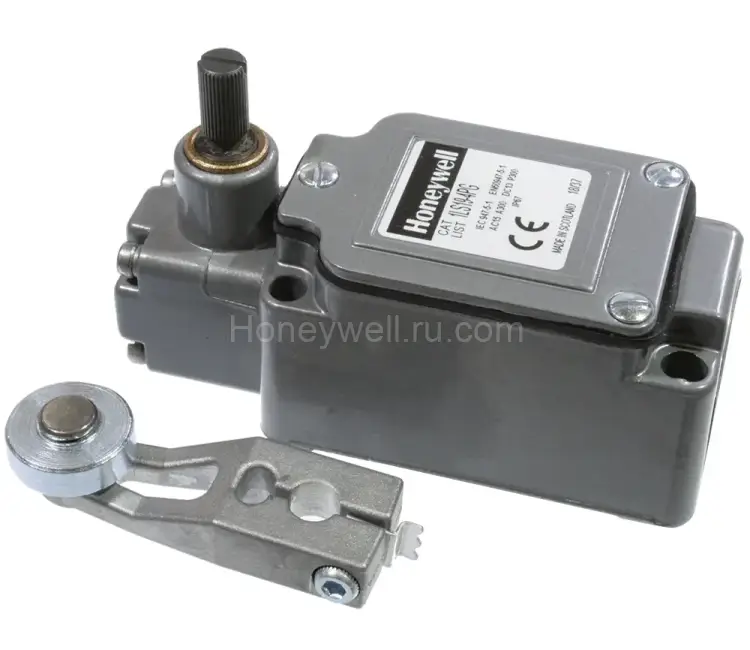

2. Привод с низким предварительным ходом. Модель 1LS19 оснащена боковым поворотным рычагом (Side Rotary) фиксированной длины 38,1 мм со стальным роликом. Ключевой особенностью является низкий предварительный ход (low pretravel). Угол предварительного хода составляет всего 5 градусов. Это означает, что для срабатывания контакта требуется минимальное угловое смещение рычага. Такое свойство критически важно в приложениях, где требуется:

• Высокая точность позиционирования: Остановка конвейера, позиционирование детали на станке или контроль положения с минимальной погрешностью.
• Быстрая реакция системы: Мгновенное срабатывание при контакте с объектом.
• Минимизация износа: Уменьшение холостого хода механизма снижает износ как самого выключателя, так и сопрягаемых с ним деталей.

Стальной ролик обеспечивает долговечность и плавность хода, снижая трение при контакте с движущимися элементами оборудования.

3. Надежная контактная группа. Внутри выключателя установлена контактная группа типа SPDT (Single Pole, Double Throw) двойного разрыва. Конструкция двойного разрыва означает, что электрическая цепь размыкается одновременно в двух точках. Это позволяет эффективно гасить электрическую дугу, возникающую при коммутации индуктивных нагрузок, и безопасно управлять цепями с более высоким напряжением и током. Данная модель имеет электрический рейтинг "B", что соответствует следующим параметрам:

• Номинальный ток: 10 А при напряжении 120, 240 или 480 В переменного тока.
• Коммутация двигателей: до 1/4 л.с. (HP) при 120 В переменного тока и до 1/2 л.с. (HP) при 240 В переменного тока.
• Цепи управления (Pilot Duty): максимальное напряжение 600 В переменного тока.

Такие характеристики позволяют использовать 1LS19 для прямого управления маломощными двигателями, соленоидами, реле и как сигнальный элемент в цепях управления ПЛК.

Расширенные области применения: универсальное решение для промышленности

Уникальное сочетание компактности, прочности, высокой точности и герметичности делает Honeywell 1LS19 незаменимым во многих отраслях.

• Станкостроение и металлообрабатывающее оборудование: На современных обрабатывающих центрах, прессах и автоматических линиях 1LS19 используется для точного контроля положения. Он может служить датчиком исходного ("домашнего") положения подвижных узлов, подтверждать фиксацию заготовки, контролировать закрытие защитных дверей и экранов, обеспечивая безопасность оператора и предотвращая запуск оборудования в нештатной конфигурации. Низкий предварительный ход здесь является ключевым преимуществом.
• Материально-техническое снабжение и логистика: В этой сфере выключатели работают в интенсивном режиме 24/7. 1LS19 идеально подходит для конвейерных систем, определяя наличие и прохождение ящиков, палет и других грузов. Он используется в автоматизированных складских системах (AS/RS) для контроля положения стеллажных кранов-штабелеров, в док-левеллерах и док-шелтерах для контроля фиксации грузовика (dock locks), а также для определения крайних положений промышленных ворот и шлагбаумов.
• Управление клапанами и трубопроводной арматурой: В энергетике, нефтегазовой и химической промышленности, а также в системах очистки сточных вод, 1LS19 служит для надежной сигнализации крайних положений (открыто/закрыто) шаровых кранов, задвижек и дисковых затворов с электрическим приводом. Его долговечность гарантирует безотказную работу в течение всего срока службы арматуры.
• Пищевая и упаковочная промышленность: На линиях розлива, фасовки, укупорки и упаковки 1LS19 контролирует наличие и правильное положение бутылок, банок и коробок. Класс защиты IP67 позволяет выключателю без проблем выдерживать регулярные санитарные мойки оборудования под давлением.
• Специальное машиностроение и сборочные линии: Выключатель широко применяется в нестандартном оборудовании, сборочных автоматах, испытательных стендах и упаковочных машинах. Его компактные размеры и универсальный монтажный профиль облегчают интеграцию в самые сложные и насыщенные механизмами конструкции.

Монтаж и интеграция

Honeywell 1LS19 разработан с учетом простоты установки. Стандартный промышленный монтажный профиль позволяет легко заменять им выключатели других производителей без доработки крепежных мест. Для крепления используются 4 винта №10. Подключение электрических кабелей осуществляется через стандартный резьбовой ввод для кабелепровода 0.5-14 NPT, обеспечивая надежное и герметичное соединение.

Заключение

Honeywell 1LS19 — это не просто выключатель, а инвестиция в надежность, безопасность и эффективность вашего производства. Его способность работать в самых неблагоприятных условиях, высокая точность и исключительная долговечность делают его предпочтительным выбором для инженеров по всему миру.

Доверьтесь качеству Honeywell и профессионализму Промэлектроника. Мы поможем вам внедрить компоненты, которые будут служить годами, минимизируя простои и повышая производительность.
