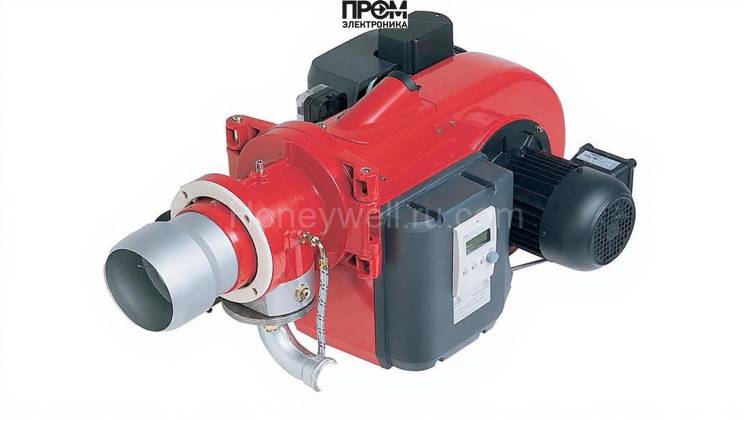

Техническое описание газовой горелки Weishaupt WM-G 10/4-A (исп. ZMI)

Газовая горелка Weishaupt WM-G 10/4-A представляет собой промышленный модуль, предназначенный для стационарных котлов и технологических печей. Разработана для надежной работы в диапазоне мощностей от 60 до 1250 кВт. Конструкция обеспечивает высокую точность дозирования топлива и устойчивость факела при переменных режимах нагрузки.

Краткие паспортные данные

• Мощность: от 60 до 1250 кВт
• Питание: 220/380 В
• Электродвигатель: 1810 Вт
• Потребляемая мощность: 140–445 Вт
• Длина пламенной трубы: 224 мм
• Давление рампы: 62–247 мбар
• Габариты: 105.7×58.6×44.5 см; масса: 56 кг
• Уровень шума: 83 дБ; рабочая температура: от -15 до 40 °C

Конструкция и составные узлы

Модель выполнена как модульный блок, что позволяет легко заменять расходные элементы. Основные детали включают:

• Топливный насос: поддерживает необходимое давление и минимизирует утечки.
• Датчик пламени: контролирует наличие факела и блокирует подачу топлива при ошибке.
• Топочный автомат: управляет запуском и остановкой горелки.
• Трансформатор: обеспечивает надежное образование искрового разряда.
• Реле давления: контролирует давление и предотвращает аварийные ситуации.

Эксплуатация и безопасность

• Монтаж: фланцевое соединение с контролем герметичности.
• Пуск: последовательная проверка всех систем перед запуском.
• Обслуживание: регулярная проверка и очистка ключевых компонентов.
• Безопасность: работы должны выполнять квалифицированные специалисты.

Горелка Weishaupt WM-G 10/4-A сочетает в себе модульную конструкцию и промышленную надежность, что делает её идеальным решением для современных систем управления горением.
