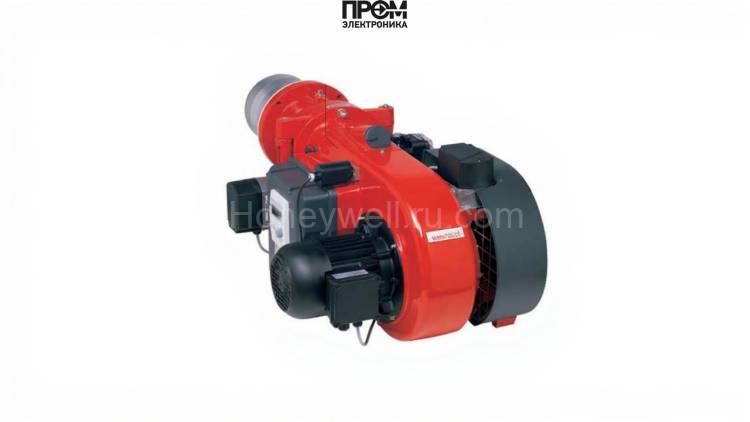

Газовая горелка Weishaupt WM-G 10/3‑A (исп. ZM) — техническое резюме

Газовая горелка Weishaupt WM-G 10/3‑A предназначена для высоконадёжного и экономичного сжигания природного и сжиженного газа. Конструкция ориентирована на длительную эксплуатацию в котельных и технологических установках, обеспечивая низкие выбросы и высокую эффективность.

Ключевые параметры

• Диапазон мощности: 100–1000 кВт, модуляция 125–900 кВт;
• Длина пламенной трубы: 224 мм; тип соединения Rp 3/4\";
• Электропитание: 220 В; класс защиты корпуса IP54;
• Противодавление: от −2 до 10 мбар; рабочая температура −15…+40 °C;
• Вес: 63 кг; габариты (мм): 1055×614×445; уровень шума ≤83 дБ (1 м).

Конструкция и составные узлы

Горелка выполнена как компактный блок с сервисным доступом к основным компонентам. Ключевые детали:

• Топливный насос: регулирует подачу газа, обеспечивает стабильность расхода.
• Датчик пламени: ионизационный элемент для контроля присутствия факела.
• Топочный автомат: реализует логику розжига и самодиагностику.
• Трансформатор розжига: обеспечивает высоковольтную искру для воспламенения.
• Реле давления: контроль давления воздуха/газа.
• Форсунки: точная дозировка горючей смеси.
• Сервопривод: управляет положением воздушной заслонки.
• Клапан: основные запорные элементы с системой контроля герметичности.
• Электроды: элементы розжига, рассчитанные на высокую надёжность.

Преимущества и эксплуатация

• Электронная регулировка: минимизация расхода топлива;
• Стабильность пламени: надёжная система контроля безопасности;
• Универсальность монтажа: совместимость с котлами;
• Простота обслуживания: доступ к компонентам без демонтажа.

Рекомендуется регулярное техническое обслуживание для продления срока службы и соответствия современным требованиям.
