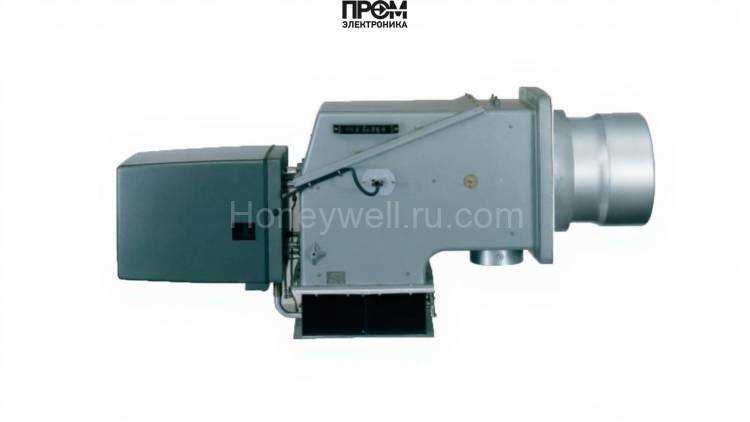

Газовая горелка Weishaupt WKG 70/1‑B, DN 80 — техническое описание и состав узлов

Горелка Weishaupt WKG 70/1‑B (DN 80) представляет собой высокоэффективный промышленный модуль для котельных и технологических установок, разработанный для точного электронного управления подачей топлива и воздуха при минимальных выбросах. В этом описании акцентируется внимание на конструктивных элементах и рабочих функциях узлов, которые обеспечивают надежность и возможность интеграции в современные АСУ ТП и решения Industry 4.0 (удалённый мониторинг, прогнозное обслуживание).

Ключевые конструктивные узлы и их функции

• Топливный насос — обеспечивает стабильное дозирование газа/пропана, гарантируя заданную пропорцию при модуляции мощности.
• Датчик пламени — оптический/ионный датчик контроля присутствия факела; реализует немедленную блокировку подачи при потухании.
• Топочный автомат — цифровой контроллер управления розжигом, модуляцией, диагностикой и интерфейсом для АСУ ТП.
• Трансформатор розжига — формирует высоковольтный импульс для электродов розжига, обеспечивая надежный старт в любых режимах.
• Реле давления — контролирует давление топлива/воздуха в системе; при отклонениях инициирует блокировки и аварийные сигналы.
• Форсунки — распределяют топливо в камере сгорания с учётом оптимизации смеси для снижения NOx и CO.
• Сервопривод — регулирует заслонки подачи воздуха и положения клапанов при модулировании мощности.
• Клапан — обеспечивает запорно-регулирующие функции в газовой магистрали, с электрическим и пневматическим приводом безопасности.
• Электроды — рабочие элементы системы розжига и ионизационного контроля пламени.

Технические преимущества и эксплуатация

• Электронная модуляция мощности для плавной регулировки от 1100 до 7700 кВт, снижение потребления топлива и пиковых выбросов.
• Модульная архитектура — упрощённая замена узлов и доступность сервисных комплектов.
• Интеграция в современные АСУ: поддержка телеметрии, сигналов состояния и диагностических кодов для прогнозного обслуживания.
• Соответствие промышленных стандартов безопасности — многоуровневая блокировка по давлению, пламени и электропитанию.
• Рекомендации по обслуживанию: плановая проверка датчика пламени, тестирование реле давления, чистка форсунок и инспекция электродов.

Данное описание ориентировано на инженеров и специалистов по оборудованию котельных, допускает адаптацию под требования заказчика и интеграцию дополнительных модулей контроля кислорода и частотного регулирования вентилятора для достижения оптимальной эффективности и соответствия экологическим нормам.
