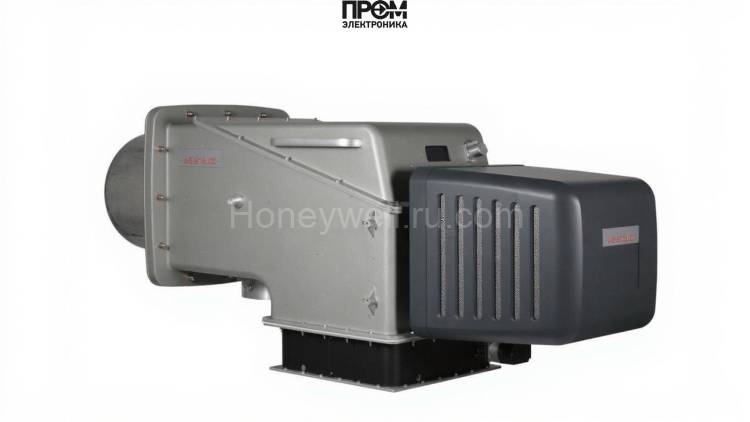

Газовая горелка Weishaupt WKG 50/1-B, DN 40 — техническое описание и состав

Предлагаемое решение — газовая горелка Weishaupt WKG 50/1-B (DN 40, исполнение ZM) — промышленный модуль для управления сгоранием с диапазоном мощности 450–3600 кВт. Устройство спроектировано для продолжительной эксплуатации в котельных и технологических установках, где важны точность модуляции, безопасность и простота интеграции в систему управления. Ниже приведены ключевые технические сведения и подробный перечень основных узлов, формирующих работоспособность агрегата.

Ключевые технические параметры

• Модель: Weishaupt WKG 50/1-B (исп. ZM), DN 40
• Тип топлива: природный газ, пропан
• Диапазон мощности: 450–3600 кВт
• Управление: прогрессивное / прогрессивно‑электронномодулируемое
• Электропитание: 220 В; потребляемая мощность 155 Вт
• Уровень шума: 72 дБ (с шумопоглощающей обшивкой)
• Вес: ~180 кг; габариты: 159.7 x 56.5 x 78.8 см
• Рабочая температура: −15…+40 °C; производство — Германия

Конструкция: основные узлы и функции

Горелка имеет модульную архитектуру, позволяющую быстро проводить монтаж и замену компонентов. В состав входит следующий перечень критических элементов, обеспечивающих надежную работу и безопасное управление процессом сгорания:

• Топливный насос — обеспечивает стабильную подачу и поддержание давления топлива при переходных режимах;
• Датчик пламени — оптический/ионный контроль наличия факела с быстрым отключением при нарушении горения;
• Топочный автомат — микропроцессорная логика управления циклом розжига, задержками и защитными блокировками;
• Трансформатор розжига — формирует электродный разряд для инициирования стабильного запуска;
• Реле давления — контроль минимального/максимального давления газа в цепи, защитные уставки;
• Форсунки / сопловые элементы головки сгорания — точная дозировка и распыл топлива для оптимального смешения с воздухом;
• Сервопривод — исполнительное устройство для управления заслонками и регулировкой подачи воздуха/газа;
• Клапанная группа — последовательность газовых клапанов с проверкой герметичности и аварийной блокировкой;
• Электроды — контроль розжига и обеспечение устойчивого перехода в рабочий режим.

Преимущества и интеграция

• Высокая точность регулирования при модулируемой работе снижает расход топлива и пиковые нагрузки на сеть;
• Совместимость с интерфейсами CAN/SPS и возможностью интеграции в BMS; готовность к удаленному мониторингу;
• Модульность облегчает техническое обслуживание: типовые заменяемые узлы — насосы, клапаны, датчики и форсунки;
• Система безопасности с многократными проверками герметичности и контролем пламени обеспечивает быстрый стоп при неисправностях.

Рекомендации по эксплуатации

• Установку и наладку выполнять в соответствии с инструкцией производителя и требованиями безопасности;
• Плановая проверка герметичности, состояния форсунок и электродов — не реже одного раза в шесть месяцев;
• Хранить в запасе критичные запчасти: топливный насос, датчики пламени, трансформатор розжига, реле давления и сервоприводы для минимизации простоев.

Weishaupt WKG 50/1-B — решение для объектов, где важны долговечность, экономичность и оперативная интеграция в современную автоматику котельной. Технические узлы и защитные механизмы спроектированы для надежной работы в условиях интенсивной эксплуатации.
