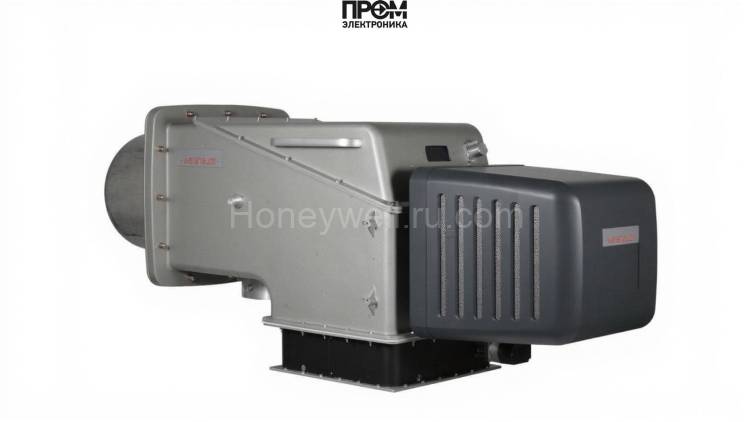

Газовая горелка Weishaupt WKG 50/1-B, DN 125, исп. ZM-NR

Газовая горелка Weishaupt WKG 50/1-B (DN 125) — техническое описание и состав узлов

Комплексное промышленное решение для котельных и теплогенераторов, ориентированное на надежность, простоту обслуживания и соответствие современным требованиям по эмиссии. Горелка Weishaupt WKG 50/1-B проектирована для работы на магистральном газе и пропане в диапазоне мощности 450–3600 кВт. Конструкция адаптирована под монтаж в системах с подключением DN 125, электропитание 220 В, потребляемая мощность автоматики — 155 Вт. Рабочая температура от −15 до +40 °C, уровень шума около 72 дБ, масса — 180 кг.

Ключевые узлы и конструктивные элементы

• Топливный насос — обеспечивает стабильную подачу газа/смеси и точность дозирования при изменении нагрузки.
• Датчик пламени — оптический/ионный контроль стабильности горения и защита от исчезновения факела.
• Топочный автомат (менеджер горения) — последовательность розжига, контроль этапов и самодиагностика.
• Трансформатор розжига — высоковольтный источник для электрода-розжига, обеспечивающий надежное воспламенение.
• Реле давления — контроль подачи топлива и блокировка при аварийных перепадах давления.
• Форсунки — смесительное устройство ZM-NR с форсунками, оптимизированными для минимизации NOx.
• Сервопривод — позиционирование заслонок и клапанов для регулировки соотношения газ/воздух, интерфейс CAN.
• Клапан — газовые запорные и предохранительные клапаны с контролем герметичности.
• Электроды — электрод розжига и контрольные электроды для стабильного запуска и мониторинга пламени.

Функциональные возможности и управление

• Цифровая автоматика реализует режимы: двухступенчатый, модуляционный (при дооснащении) и плавный старт.
• Интеграция в BMS/SCADA, поддержка удаленной диагностики и обновления прошивки через модемы и Ethernet.
• Защита и мониторинг: алгоритмы самопроверки, индикация ошибок на панели оператора, логирование событий.

Технические преимущества и обслуживание

• Модульная архитектура упрощает замену головки сгорания, трансформатора розжига, форсунок и сервоприводов.
• Оптимальная конструкция смесителя ZM-NR снижает выбросы и повышает КПД агрегата.
• Регламент: ежегодная проверка электродов и датчика пламени, тест герметичности клапанов, очистка форсунок и фильтров.

Weishaupt WKG 50/1-B — выбор для объектов с переменной нагрузкой и высокими требованиями к надежности и контролю качества горения: от промышленных цехов до централизованных котельных. Техническая архитектура и набор узлов обеспечивают эксплуатационную гибкость, безопасность и соответствие стандартам 2026 года по энергоэффективности и экологии.
