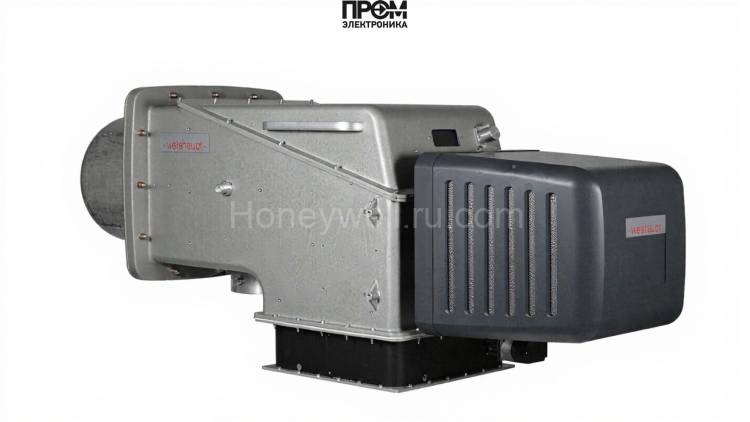

Газовая горелка Weishaupt WKG 40/2-A, DN 80, исп. ZM

Газовая горелка Weishaupt WKG 40/2-A (DN 80) — техническое описание и состав узлов

Горелка Weishaupt WKG 40/2-A предназначена для промышленной тепло- и парогенерации с диапазоном мощности от 500 до 3000 кВт. Система обеспечивает высокую надежность и простоту обслуживания, что делает её идеальным выбором для различных промышленных приложений. Исполнение ZM (стандартный смесительный узел) позволяет интегрировать горелку как в прогрессивном, так и в электронномодулируемом варианте.

Ключевые параметры

• Топливо: природный газ E/LL или сжиженный газ B/R.
• Электропитание: 220 В, потребляемая мощность 145 Вт.
• Уровень шума: 77 дБ; рабочая температура: −15…+40 °C.
• Габариты: 148.1 × 56 × 64.4 см, вес 117 кг.

Состав и конструктивные узлы

Модульная конструкция горелки обеспечивает быстрый доступ к сервисным компонентам. Ключевые узлы включают:

• Топливный насос — для стабильной подачи газа.
• Датчик пламени — для мониторинга наличия горения.
• Топочный автомат — для управления безопасностью и последовательностью работы.
• Трансформатор розжига — для формирования высокого напряжения.
• Реле давления — для контроля давления в газовой трассе.
• Форсунки — для оптимизации смеси воздух/газ.
• Сервопривод — для управления заслонками.
• Клапан — многоступенчатая система запирания.
• Электроды — для контроля розжига.

Интеграция и обслуживание

• Интерфейсы: CAN и стандартные порты для интеграции в SCADA.
• Обслуживание: модульная замена компонентов и ежегодная проверка.
• Безопасность: встроенные алгоритмы самодиагностики.

Горелка идеально подходит для водогрейных и паровых котлов, обеспечивая надежную модуляцию мощности и низкие выбросы NOx, что соответствует современным экологическим стандартам.
