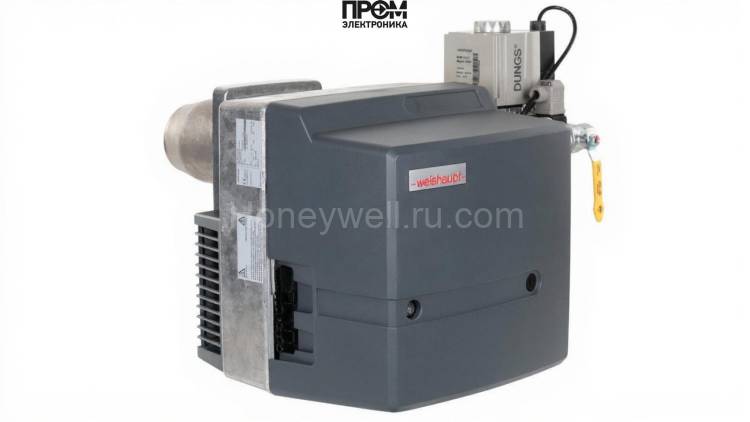

Техническое описание газовой горелки Weishaupt WG20N/1‑C (исп. Z‑LN)

Газовая горелка Weishaupt WG20N/1‑C — это профессиональное решение для промышленных котельных и теплогенераторов, обеспечивающее мощность в диапазоне 35–200 кВт. Исполнение Z‑LN гарантирует снижение выбросов NOx благодаря рециркуляции дымовых газов. Основные параметры: питание 220 В, потребляемая мощность 366 Вт, противодавление в камере сгорания −0,5…2,5 мбар, максимальный расход газа до 21 нм³/ч.

Ключевые узлы и составные элементы

Горелка включает в себя:

• Топливный насос — обеспечивает стабильное подведение газа;
• Датчик пламени — контроль наличия факела с быстрым отключением;
• Топочный автомат — микропроцессорный блок управления;
• Трансформатор розжига — формирует высоковольтный импульс;
• Реле давления — контролирует давление газа;
• Форсунки — для формирования оптимальной факельной геометрии;
• Сервопривод — регулирует подачу топлива;
• Клапаны — для обеспечения двойной защиты;
• Электроды — выполнены из коррозионно‑стойких сплавов.

Принцип работы

Система управления последовательно выполняет розжиг, проверку герметичности клапанов и контроль пламени. Топочный автомат управляет сервоприводом и форсунками, фиксируя аварийные состояния.

Технические преимущества

• Компактная конструкция — быстрый доступ к узлам;
• Высокая энергоэффективность;
• Полный набор защитных компонентов;
• Совместимость с котлами по стандартам EN676/EN303.

Регулярное сервисное обслуживание включает очистку фильтров и проверку компонентов для обеспечения надежной работы.
