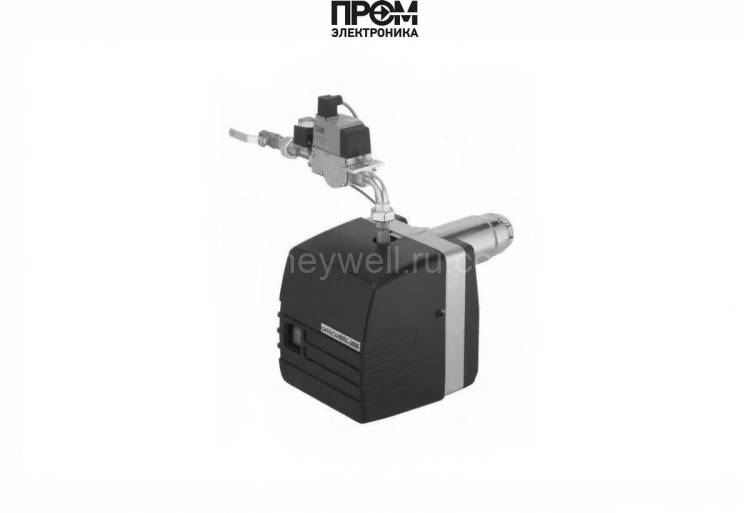

Газовая горелка Giersch GG10 — техническое описание

Газовая горелка Giersch GG10 спроектирована как надёжный индустриальный модуль для котлов и теплогенераторов малой и средней мощности. Поставляемая в исполнении для работы с природным и сжиженным газом, модель обеспечивает стабильную работу в диапазоне 12–60 кВт при электропитании 220 В и минимальном энергопотреблении электродвигателя 90 Вт. Конструкция ориентирована на соблюдение требований DIN EN 676 и сниженные показатели эмиссии NOx, что делает устройство экономичным и соответствующим современным экологическим нормам.

Ключевые технические параметры

• Мощность: 12–60 кВт (одноступенчатое управление)
• Электропитание: 220 В, частота 50/60 Гц
• Электродвигатель привода: 90 Вт
• Соответствие стандартам: DIN EN 676, класс эмиссии NOx — уровень 3
• Тип наддува: принудительный, вентилятор высокого напора

Конструкция и составные узлы

Техническая структура горелки реализована как модульный набор функциональных блоков с упором на ясность интерфейсов и удобство сервисного доступа. Основные детали и их назначение:

• Топливный насос — обеспечивает стабильную подачу газа при комбинированных системах подачи и служит связующим элементом при интеграции с внешними регуляторами давления.
• Датчик пламени — оптический/ионный сенсор контроля присутствия факела, формирует сигнал безопасности для топочного автомата.
• Топочный автомат — логический контроллер запуска, защиты, блокировок и последовательности розжига; обеспечивает алгоритмы безопасности и самодиагностики.
• Трансформатор розжига — генератор высокого напряжения для надёжного поджига газа при запуске; рассчитан на многократные циклы включений.
• Реле давления — контролирует подачу газа/воздуха по параметрам давления и обеспечивает аварийную остановку при выходе параметров за пределы.
• Форсунки — обеспечивают точную дозировку топлива и оптимизацию факела для снижения эмиссии при всех режимах мощности.
• Сервопривод — механический исполнитель для регулировки заслонок и клапанов, реализует точный процент открытия в интегрируемых системах управления.
• Клапан — электромагнитный запорный элемент с функцией быстрого перекрытия и встроенной герметичностью для обеспечения безопасности.
• Электроды — парные/массивные электроды поджига и ионизации, выполненные из коррозионно-устойчивых сплавов для длительного ресурса.

Эксплуатация и обслуживание

• Регламент: первичный пусковой контроль, плановая ревизия каждые 3–6 месяцев в зависимости от режима работы.
• Профилактика: проверка датчика пламени, целостности трансформатора розжига, состояния форсунок и герметичности клапанов.
• Диагностика: встроенные сигналы топочного автомата позволяют оперативно локализовать неисправность и сократить время простоя.

Giersch GG10 — решение для профессионального применения, где требуется высокая надёжность, простая интеграция и контроль выбросов. При выборе и монтаже следует учитывать фланцевые соединения, параметры давления и требования к электропитанию для полной совместимости с оборудованием объекта.
