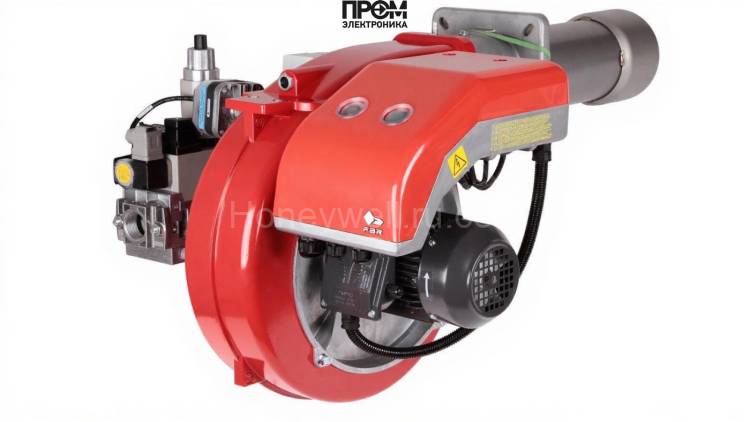

Газовая горелка FBR GAS XP 60/2CE TL EVO — техническое описание для специалистов

Предлагаем вам техническое описание промышленной двухступенчатой газовой горелки FBR GAS XP 60/2CE TL EVO, спроектированной для устойчивой работы в котельных и технологических печах. Описание ориентировано на инженеров и сервисных специалистов: раскрыты конструктивные узлы, ключевые параметры и рекомендации по эксплуатации с акцентом на надежность и интеграцию в современные автоматизированные системы отопления.

Ключевые параметры

• Вид топлива: газ
• Мощность: 116–630 кВт
• Расход газа: 11.6–63.3 нм³/ч
• Питание: 220 В / 380 В
• Длина пламенной трубы: 335 мм
• Класс защиты: IP40
• Вес: 31.5 кг

Состав и конструктивные узлы

Горелка выполнена модульно: каждый элемент доступен для проверки, сервиса и замены. В составе устройства присутствуют следующие основные узлы и компоненты, критичные для безопасности и точной регулировки горения:

• Топливный насос — обеспечивает стабильную подачу газа и компенсацию небольших перепадов давления в магистрали.
• Датчик пламени — обеспечивает контроль наличия факела и сигнализацию при погасании.
• Топочный автомат — реализует логику розжига, контроля и двухступенчатого регулирования мощности.
• Трансформатор розжига — формирует высоковольтный импульс для электрода розжига.
• Реле давления — контролирует безопасность подачи газа.
• Форсунки — обеспечивают точную распылительную характеристику и распределение топлива.
• Сервопривод — управляет дросселирующими органами для двухступенчатого режима.
• Клапан — обеспечивает аварийное перекрытие и точное регулирование давления рампы.
• Электроды — выполняют роль инициатора и контроля стабильности искрового разряда.

Особенности монтажа и обслуживания

• Проверка герметичности газовой рампы и настройка давления перед пуском.
• Рекомендуемая периодичность сервисных проверок: инспекция сопел, проверка электродов.
• Монтаж и пусконаладочные работы должны выполняться квалифицированным персоналом.

Технически продуманная конструкция горелки обеспечивает простую интеграцию в современные котельные и технологические установки, стабильную работу в широком диапазоне нагрузок и высокий уровень безопасности при корректной эксплуатации.
