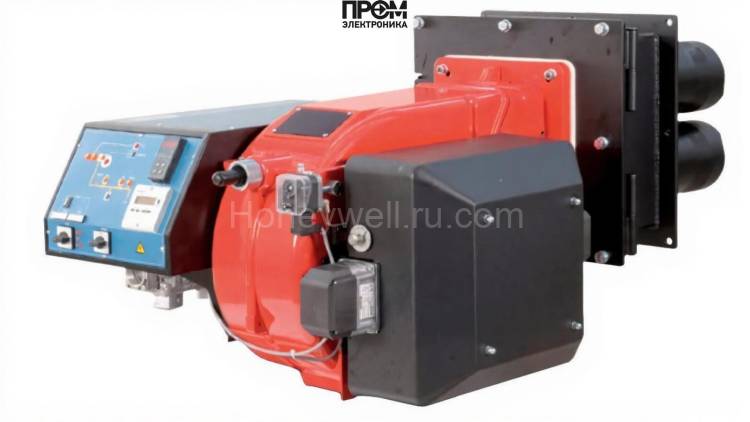

Газовая горелка CIB Unigas R92 M-.MD.S.RU.VS.1.80.ES

Газовая горелка CIB Unigas R92 M-.MD.S.RU.VS.1.80.ES — техническое описание

Представляем профессиональную газовую горелку CIB Unigas R92, предназначенную для промышленных котлов и технологических печей с короткой топочной камерой. Данная модель обеспечивает стабильное горение с минимальным выделением дыма, высокую энергоэффективность и точную модуляцию подачи топлива. Она разработана с учетом требований к цифровой совместимости и снижению выбросов, что делает её идеальным решением для автоматизированных тепловых систем.

Ключевые технические параметры

• Тип топлива: природный/смешанный газ
• Диапазон мощности: 480–3050 кВт
• Длина пламенной трубы: 326 мм
• Расход газа: 51–323 нм³/ч, давление рампы 2.5–21 мбар
• Номинальный диаметр подключения: DN 80
• Электропитание: 220/380 В, потребляемая мощность ~6000 Вт
• Класс защиты: IP40; рабочий диапазон температур: −10…+50 °C
• Габариты: 146.4 × 137 × 73.9 см; масса: 270 кг

Конструкция и состав горелки

• Корпус и монтажная плита: для быстрой установки и обслуживания.
• Топливный насос: обеспечивает стабильное давление и равномерную подачу газа.
• Датчик пламени: для мгновенного контроля факела.
• Топочный автомат: контроллер запуска и остановки.
• Трансформатор розжига: для формирования искры.
• Реле давления: контроль давления в газовой рампе.
• Форсунки: для формирования короткого факела.
• Сервопривод: для управления клапанами.
• Клапанная группа: для контроля герметичности.
• Электроды поджига: для надежного розжига.

Преимущества и эксплуатация

• Короткое пламя: снижает тепловую нагрузку на котел.
• Электронная модуляция: улучшает КПД.
• Модульная конструкция: упрощает доступ к компонентам.
• Интеграция с автоматикой: через стандартные интерфейсы.

Рекомендации по интеграции и сервису

• Плановое ТО: проверка герметичности и чистка форсунок каждые 3–6 месяцев.
• Доступ для сервопривода: предусмотреть при проектировании.
• Использование оригинальных запчастей: для поддержания безопасности.

Модель CIB Unigas R92 — это оптимизированное решение для современных промышленных систем отопления, обеспечивающее компактность и надежность.
