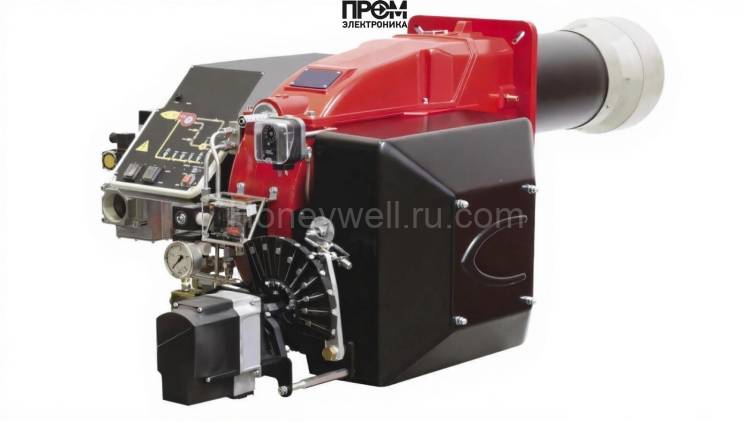

Газовая горелка CIB Unigas R75A — техническое описание и состав узлов

Газовая горелка CIB Unigas R75A представляет собой промышленный узел модуляционного типа, предназначенный для стабильной подачи тепловой мощности в диапазоне 320–2050 кВт. Этот продукт ориентирован на инженеров и сервисные команды, предоставляя конструктивные особенности, состав основных узлов и практические рекомендации по эксплуатации. Основное внимание уделяется энергоэффективности и соответствию требованиям 2026 года по оптимизации затрат и снижению выбросов.

Ключевые характеристики

• Тип топлива: природный/сжиженный газ;
• Диапазон мощности: 320–2050 кВт, модуляционная работа;
• Длина пламенной трубы: 503 мм, DN 80;
• Давление рампы: 1.2–34 мбар; противодавление: 0–12 мбар;
• Электропитание: 220 / 380 В; двигатель 3000 Вт; потребление 3500 Вт;
• Класс защиты: IP40; рабочая температура: −10…+50 °C;
• Вес: 90 кг; габариты: 143.1×101.3×60.8 см.

Конструкция и основные узлы

Модульная конструкция обеспечивает быструю диагностику и замену компонентов. Ключевые детали, формирующие рабочий цикл горелки:

• топливный насос — дозирующий узел для стабильной подачи газовой смеси;
• датчик пламени — контролирует присутствие стабильного факела;
• топочный автомат — логический контроллер управления старт/стоп;
• трансформатор розжига — обеспечивает устойчивую искру;
• реле давления — отсечка при нарушении предустановленных значений;
• форсунки — блок сменных сопел для требуемой геометрии факела;
• серворивод — точный механизм регулирования;
• клапан — аварийная и рабочая запорная арматура;
• электроды — компоненты розжига и контроля пламени.

Принцип работы и управление

Система управления обеспечивает модуляцию мощности, синхронизируя подачу топлива и открытие клапанов. Датчик пламени и электроды формируют обратную связь, позволяя корректировать параметры розжига.

Эксплуатация и техобслуживание

• регулярная проверка герметичности газовой рампы;
• контроль состояния электродов;
• периодическая калибровка сервопривода;
• замена форсунок в соответствии с рабочим циклом.

Горелка CIB Unigas R75A сочетает модульность и высокую точность управления, что делает её предпочтительным решением для современных котельных.
