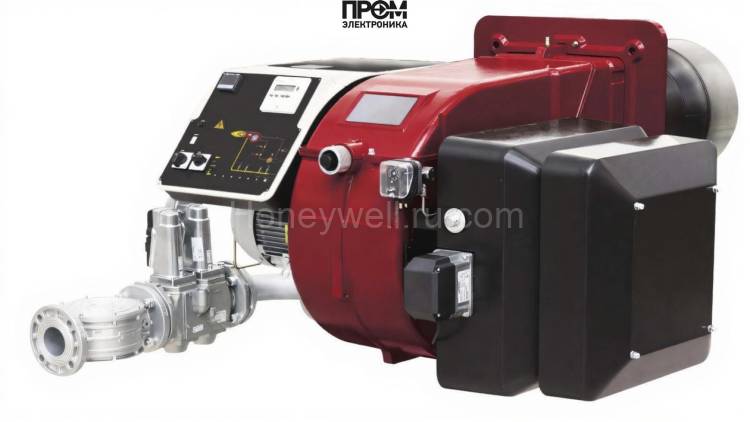

Газовая горелка CIB Unigas R525A — техническое описание и состав узлов

Газовая горелка CIB Unigas R525A представляет собой промышленный модульный агрегат мощностью 2000–8000 кВт, специально разработанный для стабильной эксплуатации в котельных средней и большой мощности. Конструкция обеспечивает долговременную работу при температуре от −10 до +50 °C и соответствует всем требованиям безопасности. Устройство обеспечивает точную электронную модуляцию тепловой нагрузки, что критично для оптимизации эксплуатационных затрат.

Ключевые параметры

• Мощность: 2000–8000 кВт
• Длина пламенной трубы: 530 мм, диаметр: 434 мм
• Электродвигатель: 18500 Вт; потребляемая мощность: 19000 Вт
• Номинальный диаметр фланца: DN 100; противодавление: 0–20 мбар
• Давление газовой рампы: 9–126.5 мбар; расход газа: 212–847 нм³/ч
• Класс защиты: IP40; уровень шума: 85 дБ; вес: 340 кг

Состав и назначение основных узлов

• Топливный насос: гарантирует подачу газа с точным поддержанием давления, критично для стабильности расхода.
• Датчик пламени: контролирует наличие и характеристики горения, отключая систему при отказе.
• Топочный автомат: центральный контроллер, реализующий алгоритмы электронного модулирования.
• Трансформатор розжига: обеспечивает надежный поджиг при любых условиях.
• Реле давления: мониторит параметры системы и блокирует работу при выходе за пределы.
• Форсунки: формируют пламя и влияют на КПД, поставляются в комплектации с рампой.
• Сервопривод: регулирует положение клапана для прецизионной модуляции.
• Клапан: запорный элемент газовой линии, обеспечивающий безопасность.
• Электроды: элементы розжига, выполненные из износостойких материалов.

Особенности эксплуатации

• Электронная модуляция обеспечивает высокую точность регулирования и экономию топлива.
• Блок управления поддерживает цифровую диагностику и вывод сигналов для IIoT-систем.
• Рекомендуется регламентная проверка герметичности и калибровка системы.
• Опции: дооснащение блоком контроля герметичности и дополнительными сервоприводами.

Горелка CIB Unigas R525A — это сочетание механики и цифрового управления, что делает её идеальным решением для промышленных котельных, где важны точность, безопасность и интеграция в современные системы управления энергопотреблением.
