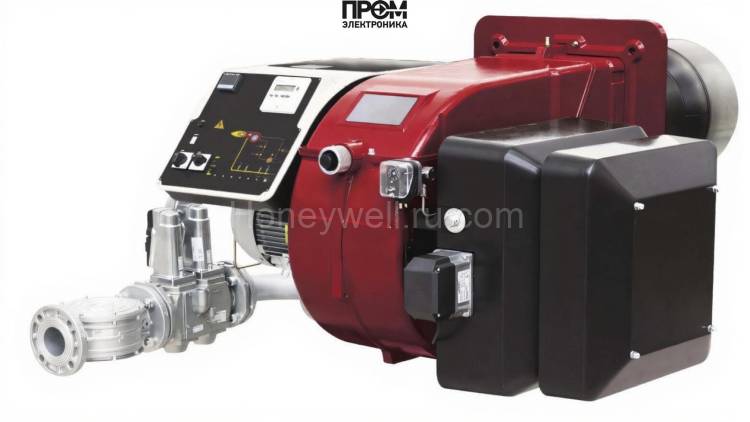

Газовая горелка CIB Unigas R520A M-.PR.S.RU.A.1.65.EA

Техническое описание газовой горелки CIB Unigas R520A M-.PR.S.RU.A.1.65.EA

Газовая горелка CIB Unigas R520A (серия EA) предназначена для промышленного применения в системах теплоснабжения и парогенерации. Конструкция ориентирована на надежность и модульность: агрегат обеспечивает диапазон тепловой мощности от 1 до 6,4 МВт, фланцевое присоединение DN 65 и стандартную пламенную трубу длиной 530 мм при диаметре Ø400 мм. Электронная система управления EA вместе с механическими узлами обеспечивает точную модуляцию подачи топлива и воздуха в широком диапазоне давления рампы (12,5–212 мбар) и противодавления до 20 мбар.

При проектировании сделан акцент на безопасность, сервисопригодность и интеграцию в АСУ ТП: блок управления поддерживает диагностику, а модульная компоновка упрощает замену ключевых компонентов без демонтажа всего агрегата.

Ключевые компоненты (обязательная комплектация)

• Топливный насос — обеспечивает стабильную подачу газа в рампу и компенсирует флуктуации давления при изменении расхода;
• Датчик пламени — фотоприёмник с быстрым откликом для подтверждения горения и предотвращения пропуска топлива при отсутствии пламени;
• Топочный автомат — электронный контроллер с алгоритмами розжига, защиты и управления модуляцией мощности;
• Трансформатор розжига — высоковольтный блок для формирования искрового разряда при старте горелки;
• Реле давления — контроль минимального и максимального давления газа в рампе с возможностью аварийной блокировки;
• Форсунки — комплект сменных распылительных элементов, обеспечивающих равномерную смесь газа и воздуха;
• Сервопривод — приводы для регулировки заслонок и дозирования воздуха в зависимости от режима работы;
• Клапан(ы) — запорные и регулирующие клапаны в газовой рампе, возможна конфигурация «1 = 2 клапана + блок контроля герметичности»;
• Электроды — контрольные электроды для стабилизации и мониторинга пламени.

Технические преимущества и эксплуатация

• Модульная конструкция упрощает техобслуживание и ускоряет замену узлов без длительного простоя установки.
• Широкий диапазон мощности и точная модуляция позволяют адаптировать горелку к различным типам котлов и тепловых нагрузок.
• Электропитание 220/380 В, класс защиты IP40 и рабочий температурный диапазон от −10 до +50 °C обеспечивают устойчивую работу в типичных промышленных условиях.
• Полный набор средств контроля (датчики давления, племенные датчики и блоки безопасности) минимизирует риски аварий и утечек.

Рекомендуется проводить регулярную проверку состояния форсунок, электродов, реле давления и трансформатора розжига по регламенту производителя. Для интеграции в современные системы управления возможна поставка опциональных модулей: инверторных приводов, расширенных средств телеметрии и блока контроля герметичности. Горелка CIB Unigas R520A предоставляет промышленным агрегатам надежную платформу с акцентом на безопасность, точность регулирования и удобство обслуживания.
