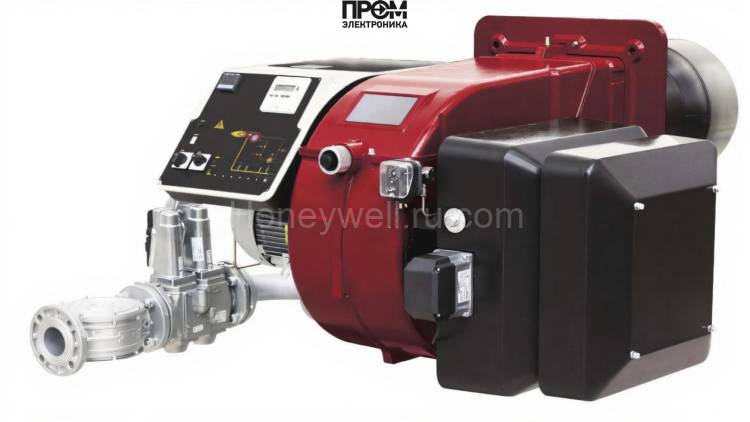

Газовая горелка CIB Unigas R520A M-.MD.S.RU.A.1.80 — техническое описание

Промышленная газовая модулируемая горелка CIB Unigas R520A разработана для обеспечения высокой эффективности и надежности в крупных котельных и производственных системах. Она сочетает в себе инновационные технологии и модульный дизайн, что позволяет легко интегрироваться в современные автоматизированные решения.

Ключевые параметры

• Мощность: диапазон от 1000 до 6400 кВт
• Расход газа: от 106 до 677 нм³/ч
• Давление рампы: от 8 до 124.8 мбар
• Диаметр пламенной трубы: 400 мм, длина 530 мм
• Электродвигатель: 15 кВт; потребляемая мощность до 16,5 кВт
• Номинальный диаметр: DN 80
• Рабочая температура: от -10 до +50 °C
• Вес: 340 кг; габариты: 168.3 × 164.6 × 87.4 см

Конструкция и составные узлы

Горелка имеет модульную конструкцию, что упрощает обслуживание и замену компонентов. Основные элементы включают:

• Топливный насос: обеспечивает стабильную подачу газа
• Датчик пламени: контролирует наличие факела
• Топочный автомат: управляет последовательностью розжига
• Реле давления: следит за давлением топлива
• Сервопривод: регулирует положение заслонок для модуляции мощности

Преимущества и эксплуатация

• Экономия топлива: точная модуляция мощности
• Модульность: упрощает плановое обслуживание
• Совместимость: с промышленными системами управления

Рекомендации по установке и обслуживанию

Рекомендуется проводить монтаж и наладку сертифицированным сервисом, а также регулярно проверять состояние узлов для обеспечения надежной работы горелки.
