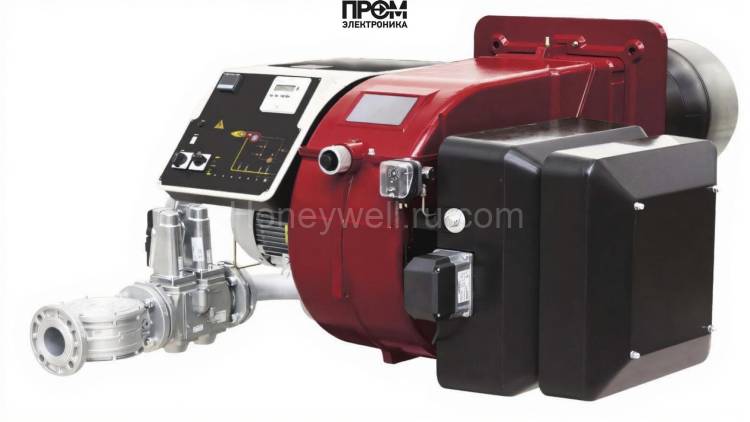

Техническое описание газовой горелки CIB Unigas R515A M-.MD.S.RU.A.1.50.EA

Газовая горелка CIB Unigas R515A — это передовой модульный агрегат, предназначенный для водогрейных и паровых котлов, с диапазоном тепловой мощности от 770 до 5200 кВт. Она оптимизирована для работы на как природном, так и сжиженном газе, обеспечивая электронную модуляцию мощности (MD) и возможность интеграции в автоматизированные системы котельной. Горелка работает от электросети 220/380 В, оснащена электродвигателем мощностью 11 000 Вт и потребляет около 11 500 Вт электричества.

Ключевые технические параметры

• Мощность: 770–5200 кВт.
• Диаметр пламенной трубы: Ø380 мм, длина 530 мм.
• Расход газа: 81–550 нм³/ч при давлении рампы 11–286 мбар.
• Противодавление: 0–18 мбар.
• Класс защиты: IP40; уровень шума: 85 дБ.
• Габариты: 168.3 × 159 × 76.4 см, масса 290 кг.
• Тип соединения: Rp 2". Рабочая температура: −10…+50 °C.

Состав узлов и обязательные элементы

Модульная архитектура R515A включает в себя механические и электротехнические компоненты, которые обеспечивают точную подачу топлива, воспламенение и контроль горения. Основные детали конструкции:

• Топливный насос: обеспечивает стабильную подачу газа;
• Датчик пламени: для подтверждения наличия факела;
• Топочный автомат: блок управления последовательностью розжига;
• Трансформатор розжига: для инициации воспламенения;
• Реле давления: контролирует параметры газового давления;
• Форсунки: распределяют газо-воздушную смесь;
• Сервопривод: управляет заслонками;
• Клапан: система контроля герметичности;
• Электроды: для розжига и контроля сигнала.

Функциональные особенности и требования монтажа

• Электронная модуляция мощности обеспечивает плавное изменение тепловой нагрузки.
• Рекомендуется фильтрация газа и стабильность давления в рампе.
• При монтаже учитывать доступ для обслуживания основных компонентов.
• Интерфейс управления поддерживает интеграцию с системами безопасности.

Обслуживание и эксплуатационные процедуры

• Регулярная проверка герметичности газовой рампы;
• Контроль работоспособности датчика пламени;
• Плановая проверка сервопривода;
• Чистка форсунок и проверка электродов;
• Тестирование реле давления.

Технический комплект R515A ориентирован на долговременную эксплуатацию и простое обслуживание: все критические компоненты доступны для замены в полевых условиях. Обратите внимание на соответствие параметров давления и расхода газа вашей котловой системе.
