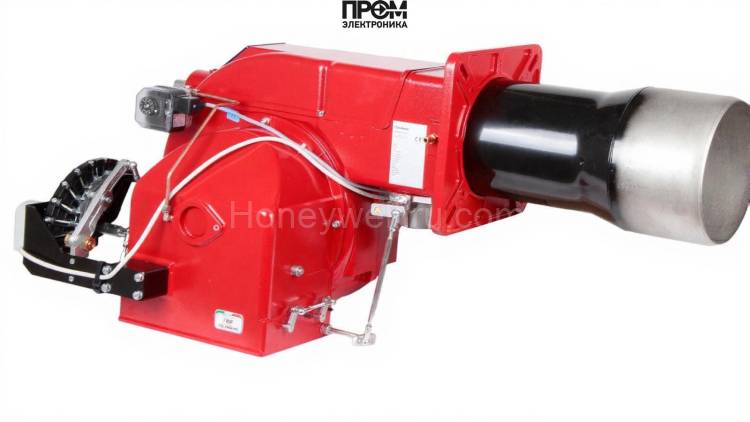

Газовая горелка CIB Unigas P73 M-.AB.L.RU.A.1.65

Техническое описание газовой горелки CIB Unigas P73 M-.AB.L.RU.A.1.65

Газовая горелка CIB Unigas P73 представляет собой промышленное модульное изделие, предназначенное для надежного и экономичного сжигания природного и попутного газа в паровых и водогрейных котлах. Конструкция обеспечивает долговечность при переменных нагрузках от 320 до 1650 кВт, гарантируя точное управление подачей топлива и стабильность факела при номинальном присоединении DN65.

Ключевые функциональные узлы

• Топливный насос — обеспечивает стабильное и дозированное поступление газа на рампу, адаптирован для работы при давлении 2.4–29 мбар;
• Форсунки — регулируемые форсунки на газовой рампе для оптимального распределения потока (32–175 нм³/ч);
• Клапан — запорная арматура с опцией контроля герметичности для повышения безопасности;
• Датчик пламени — система контроля наличия факела, интегрируемая с блоком безопасности;
• Топочный автомат — управляющий блок, реализующий двухступенчатый режим и мониторинг аварий;
• Трансформатор розжига — высоковольтный элемент для инициирования искрового розжига;
• Электроды — стойкие элементы розжига для длительной работы;
• Реле давления — обеспечивает контроль противодавления (0–10 мбар);
• Сервопривод — механизм для точного регулирования подачи воздуха и горючего.

Технические преимущества

• Модульная архитектура упрощает обслуживание;
• Двухступенчатая схема управления снижает расход топлива;
• Интеграция датчика пламени и реле давления обеспечивает многоуровневую безопасность;
• Удлинённая пламенная труба 495 мм стабилизирует факел;
• Соответствие требованиям по электропитанию 220/380 В и классу защиты IP40.

Данное описание ориентировано на инженеров и специалистов по котлотурбинному оборудованию: оно содержит перечень основных узлов, эксплуатационные параметры и рекомендации по обслуживанию, необходимые для корректного выбора и монтажа горелки CIB Unigas P73 в современных системах отопления.
