Техническое описание газовой горелки CIB Unigas P71 M-.MD.S.RU.A.1.65

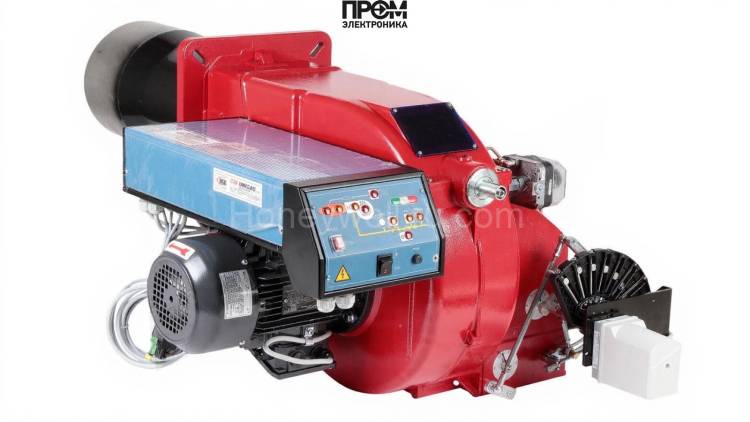

Газовая горелка CIB Unigas P71 M-.MD.S.RU.A.1.65 — это промышленное решение для эффективного сжигания природного газа в котельных установках средней и высокой мощности. Конструкция акцентирует внимание на долговечности, точной модуляции мощности и простой интеграции в системы автоматического управления котлами. Модель обеспечивает стабильную работу в диапазоне 300–1650 кВт, совместима с фланцевым присоединением DN 65 и рассчитана на эксплуатацию при температуре от -10 до +50 °C.

Ключевые конструктивные элементы

• Топливный насос — обеспечивает стабильное давление подачи в газовую рампу, минимизируя пульсации.
• Датчик пламени — мгновенно выявляет пропадание факела и автоматически отключает подачу топлива.
• Топочный автомат — управляет безопасностью и последовательностью запуска и остановки.
• Трансформатор розжига — создает высоковольтный импульс для искрообразования.
• Реле давления — контролирует давление в газовой рампе и блокирует подачу при отклонениях.
• Форсунки — обеспечивают равномерное распределение газовоздушной смеси.
• Сервопривод — реализует точную регулировку положения дроссельной заслонки.
• Клапан(ы) запорные — двухклапанная схема безопасности с оптическим контролем герметичности.
• Электроды — с длительным ресурсом и возможностью быстрой замены.

Технические характеристики и эксплуатация

• Диапазон мощности: 300–1650 кВт; расход газа: 32–175 нм³/ч;
• Электропитание: 220/380 В; электродвигатель 2200 Вт;
• Длина пламенной трубы: 385 мм; номинальный диаметр: DN 65;
• Противодавление: 0–13 мбар; класс защиты IP40.

Преимущества и интеграция

• Высокая точность модуляции мощности и снижение выбросов;
• Простота интеграции в SCADA через стандартные интерфейсы;
• Модульность узлов — быстрая замена компонентов без простоя.

Рекомендации по обслуживанию

• Ежемесячный визуальный контроль уплотнений и состояния электропроводки;
• Профилактика форсунок и пламенной трубы — очистка не реже одного раза в полгода;
• Калибровка датчика пламени — минимум раз в год.
