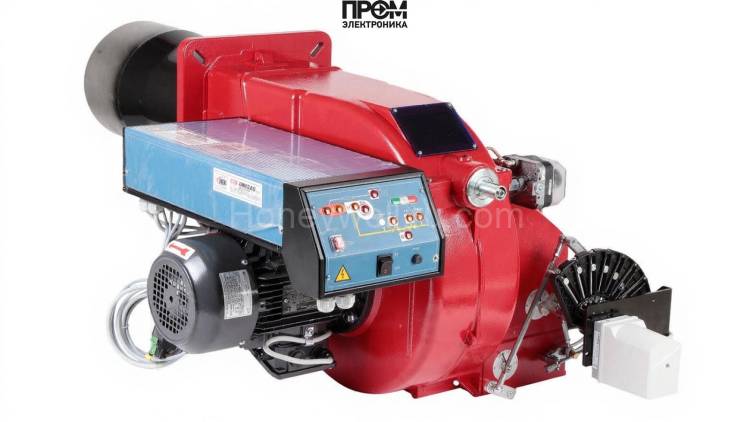

Газовая горелка CIB Unigas P71 M-.MD.L.RU.A.1.40.ES — техническое описание и состав

Газовая горелка CIB Unigas P71 — это промышленный модуль для котлов средней и большой мощности, который разработан для стабильной и экономичной работы на природном газе в диапазоне 300–1650 кВт. Это решение оптимизировано под современные требования энергоэффективности и цифрового мониторинга 2026 года: электронный блок управления серии ES обеспечивает точную модуляцию подачи топлива и синхронизацию механизмов розжига и безопасности.

Ключевые параметры

• Мощность: 300–1650 кВт
• Расход газа: 32–175 нм³/ч
• Длина пламенной трубы: 495 мм (удлинённая)
• Электропитание: 220 / 380 В; электродвигатель: 2200 Вт
• Давление рампы: 5.3–87.5 мбар; противодавление: 0–13 мбар
• Класс защиты: IP40; уровень шума: 80 дБ; масса: 115 кг

Комплектующие и основные узлы

Конструктивно P71 выполнена по модульному принципу, что упрощает диагностику и ремонт. В состав горелки входят следующие элементы, критические для надежной работы и безопасности:

• топливный насос — обеспечивает стабильную подачу газа и компенсирует колебания давления в системе;
• датчик пламени — оптический/ионный датчик для мгновенного контроля наличия факела и исключения обратного горения;
• топочный автомат — электронный контроллер последовательности розжига и защиты при отказах;
• трансформатор розжига — высоковольтный узел для образования искры и инициации стабильного пламени;
• реле давления — интегрированный контроллер давления рампы с сигналами аварии при выходе за допустимые пределы;
• форсунки — дозирующие элементы с высокой точностью расхода и равномерностью распределения газа;
• серво-привод — исполнительный механизм модуляции заслонок и клапанов;
• клапанная группа — запорные и регулирующие клапаны с возможностью блока контроля герметичности;
• электроды — системы розжига и ионизации пламени с гарантией долговечности при высоких температурах.

Эксплуатационные особенности и обслуживание

• Пусконаладка предусматривает проверку давлений, настройку электронного блока ES и калибровку датчика пламени.
• Плановое ТО: проверка герметичности клапанов, очистка головы сгорания, замена электродов и проверка трансформатора розжига.
• Интеграция в современные СКУД и системы диспетчеризации возможна через модульные интерфейсы и опциональные датчики модуляции.

Вывод

Газовая горелка CIB Unigas P71 сочетает модульную надёжность и современные элементы управления, что делает её оптимальным выбором для промышленных котельных, требующих точной модуляции, быстрого розжига и высокой безопасности. Наличие всех перечисленных узлов — от топливного насоса до электродов — обеспечивает долговременную и предсказуемую работу в условиях переменных нагрузок.
