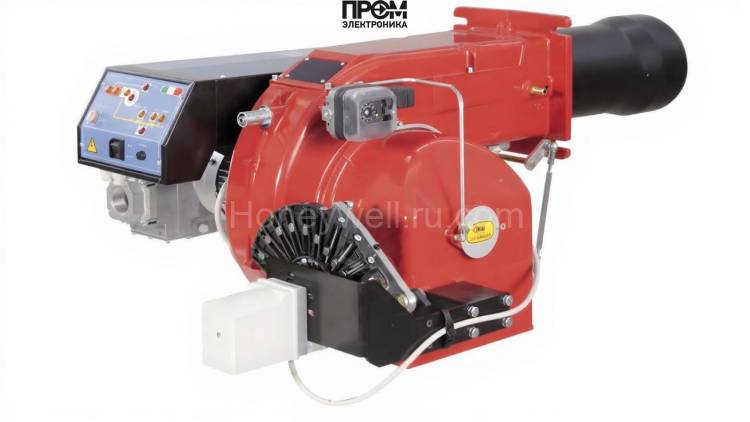

Газовая горелка CIB Unigas P61 M-.MD.L.RU.A.1.65

Газовая горелка CIB Unigas P61 M-.MD.L.RU.A.1.65 — техническое описание

Газовая горелка CIB Unigas P61 предназначена для промышленных и коммунально-бытовых котлов с мощностью от 160 до 800 кВт. Уникальная конструкция обеспечивает надежное горение благодаря удлиненной пламенной трубе (433 мм, DN65) и точной подаче газа. В этом описании акцент сделан на ключевые узлы и эксплуатационные параметры, что будет полезно для инженеров и сервисных служб.

Ключевые узлы и состав горелки

• Топливный насос — гарантирует стабильное давление газа при изменении расхода.
• Датчик пламени — оптический/ионный контроль факела, интегрируемый в систему безопасности.
• Топочный автомат — управление режимами розжига и аварийными остановками.
• Трансформатор розжига — обеспечивает высокое напряжение для надежного розжига.
• Реле давления — контроль давления газовой рампы и сигнализация отклонений.
• Форсунки — сменные сопла, оптимизированные для расхода от 17 до 84.7 нм³/ч.
• Сервопривод — механизм регулировки расхода и положения клапанов.
• Клапан — обеспечивает быструю перекладку топлива и точную дозировку.
• Электроды — из коррозионностойких сплавов для надежного контроля пламени.

Технические характеристики

• Мощность: 160–800 кВт
• Расход газа: 17–84.7 нм³/ч
• Давление рампы: 4.1–13 мбар
• Питание: 220/380 В; потребляемая мощность 1600 Вт
• Класс защиты: IP40; рабочая температура: от -10 до +50 °C

Преимущества

• Модульная конструкция для легкого обслуживания.
• Точная автоматика для повышения КПД и снижения расхода топлива.
• Совместимость с типовыми подключениями DN65 для быстрой интеграции.

При проектировании систем учитывайте требования по давлению рампы и доступ к узлам обслуживания. Для безопасного пуска применяйте штатные блоки управления и опции контроля герметичности.
