Техническое описание газовой горелки CIB Unigas NG90

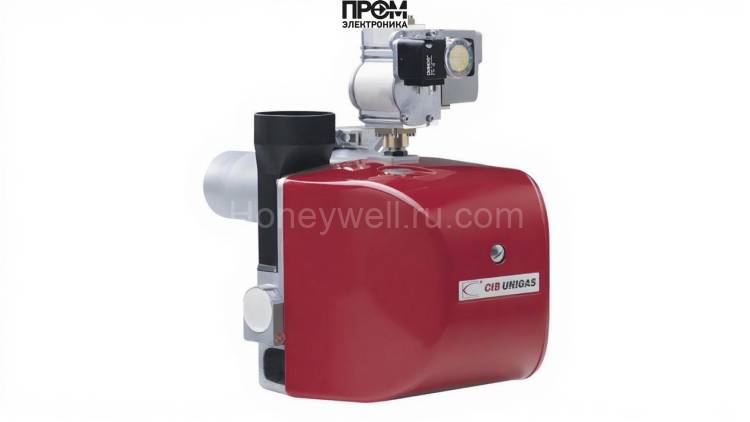

Газовая горелка CIB Unigas NG90 представляет собой одноступенчатый моноблок, идеально подходящий для котлов мощностью 40–85 кВт. Устройство предназначено для надежной работы в системах отопления и технологического пара, обеспечивая высокую энергоэффективность и безопасность.

Ключевые характеристики

• Мощность: 40–85 кВт.
• Расход газа: 4.2–9 нм³/ч.
• Напряжение: 220 В; потребляемая мощность: 400 Вт.
• Давление рампы: 5.5–22.5 мбар.
• Длина пламенной трубы: 70 мм; класс защиты: IP40.

Основные узлы

Устройство включает в себя:

• Топливный насос: обеспечивает стабильную подачу газа.
• Датчик пламени: контролирует наличие пламени.
• Топочный автомат: программируемый контроллер запуска.
• Трансформатор розжига: генерирует высоковольтный импульс.
• Реле давления: мониторинг давления и аварийная блокировка.

Рекомендации по эксплуатации

• Установка в помещениях с защитой от влаги (IP40).
• Проверка герметичности газовой рампы при каждом вводе в эксплуатацию.

Обслуживание и безопасность

• Ежеквартальная проверка узлов и ежегодная диагностика.
• Запрещается эксплуатация при утечках газа.

Заключение

Модель CIB Unigas NG90 оптимальна для котельных, где важны надежность и простота управления.
