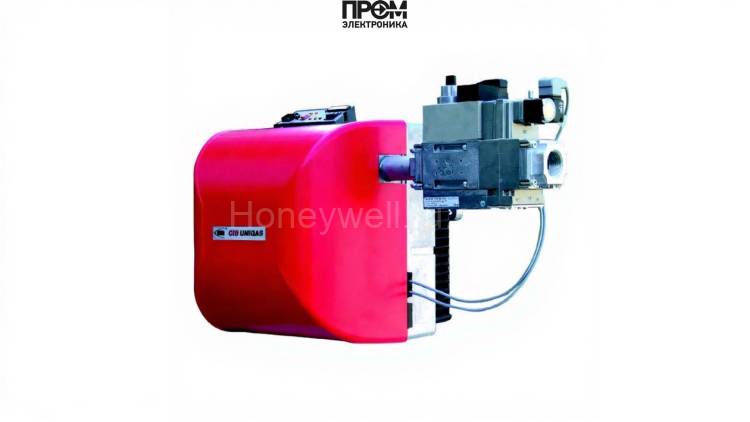

Газовая горелка CIB Unigas NG280 M-.MD.L.RU.A.1.40 — техническое описание и состав узлов

Промышленная модулирующая газовая горелка CIB Unigas NG280 спроектирована для работы в котельных и теплогенераторах мощностью от 65 до 310 кВт. Конструкция ориентирована на долговременную эксплуатацию при переменных нагрузках: удлинённая пламенная труба 308 мм и корпус класса защиты IP40 обеспечивают стабильную работу в условиях средней агрессивности. Горелка адаптирована под подключение к рампе Rp 1 1/2" и номинальный диаметр DN40, расход газа 7–32 нм³/ч. Питание 220 В, электродвигатель 250 Вт, потребляемая мощность 550 Вт.

Ключевые технические параметры

• Мощность: 65–310 кВт — модулирующее управление для точного соответствия тепловой нагрузке.
• Длина пламенной трубы: 308 мм — оптимизация для глубоких камер сгорания.
• Электропитание: 220 В; класс защиты корпуса: IP40; вес: 47 кг; габариты: 87.8×59.6×50.8 см.
• Рабочие давления: рампа 1–16 мбар, противодавление −1…6 мбар; расход газа 7–32 нм³/ч.

Состав основных узлов (включая критические элементы)

• Топливный насос и газовая рампа — обеспечивают стабильную подачу топлива в диапазоне 1–16 мбар и равномерное распределение по форсункам.
• Форсунки — формируют факел, адаптированы под природный газ (метан); равномерное факелообразование снижает образование нагара.
• Клапаны (две запорные секции) — секционирование подачи топлива с функцией аварийного перекрытия.
• Датчик пламени — оптический/ионный контроль горения для безопасного поддержания режима.
• Электроды и трансформатор розжига — надежная система поджига с быстрым запуском и стабильным воспламенением.
• Топочный автомат — модуль управления горением, обеспечивает модуляцию мощности и защитные алгоритмы.
• Реле давления — контроль давления газа и защитное отключение при выходе параметров за пределы нормы.
• Сервопривод — прецизионное исполнение модуляции заслонок/регуляторов для плавной подстройки мощности.

Эксплуатация и обслуживание

• Ежегодная проверка герметичности рампы и состояния форсунок; очистка пламенной трубы при образовании нагара.
• Проверка работы датчика пламени, трансформатора розжига и состояния электродов перед пусковым сезоном.
• Контроль реле давления и тестирование двух запорных клапанов для корректной аварийной остановки.
• Периодическая валидация топочного автомата и сервопривода: калибровка модуляции и обновление настроек в соответствии с регламентом.

Горелка CIB Unigas NG280 — технически выверенное решение для современных котловых установок: сочетание модулирующего управления, точного состава узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) и итальянского качества сборки обеспечивает экономичную и безопасную работу системы в 2026 году и далее. Рекомендуется интеграция с контроллерами котла и регулярное обслуживание по инструкции производителя.
